输送机控制箱透明外壳三维设计

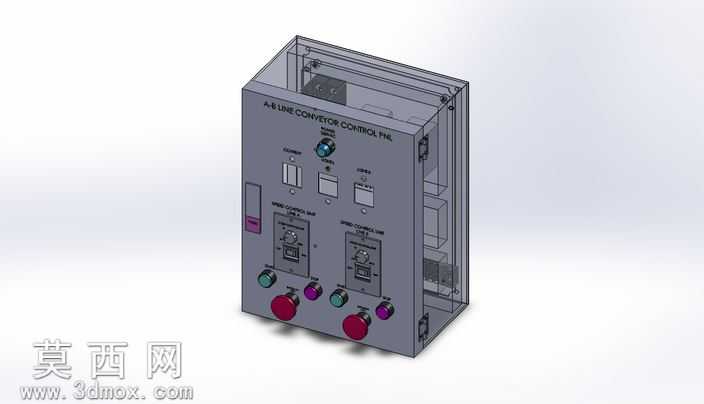

本模型为输送机配套的电气控制箱三维设计作品，采用SolidWorks完成全参数化建模，通过半透明外壳的渲染处理直观呈现箱体内部布局与外部操控界面的完整结构。建模过程中首先搭建箱体的整体框架，按照工业电控箱的常规尺寸比例确定长宽高参数，对箱体的钣金折弯结构、侧边锁扣、安装卡扣等细节特征逐一进行实体建模，保证各部件的装配间隙符合实际生产的公差要求。外壳部分采用半透明聚碳酸酯材质的渲染设置，调整材质的透明度、折射参数与表面粗糙度，既可以清晰展示内部的电气元件安装位，又能还原工业透明防护箱体的真实质感。前面板的操控区域按照输送机控制的功能需求进行布局设计，顶部设置标识铭牌区域，依次排布电源指示灯、功能切换开关、调节旋钮，下方布置两组控制模块，搭配不同颜色的操作按钮，其中红色急停按钮采用凸起式建模，绿色启动按钮、紫色功能按钮分别对应不同操作逻辑，所有按钮、旋钮的尺寸均符合工业操控元件的标准规格，建模时还原了按钮的按压行程结构与旋钮的档位标识细节。箱体内部预留了电气元件的安装导轨位置、走线槽空间，侧面设计了散热格栅与接线端口的安装位，整体结构兼顾防护性能与操作便利性。设计过程中充分考虑电控箱的实际使用场景，前面板的元件排布符合操作人员的操作习惯，常用控制按钮布置在手部易触及的下半区域，状态指示灯布置在视线平齐的上半区域，透明外壳的设计既可以在不开启箱门的情况下观察内部元件状态，又能起到防尘防护的作用，模型完成后通过渲染软件调整场景光照，添加柔和的环境阴影，突出箱体的立体结构与材质层次，完整还原工业现场输送机控制箱的真实外观与结构特征，可用于电控设备布局演示、工业场景搭建、相关产品设计参考等用途。
