直连驱动式离心电机风机结构设计

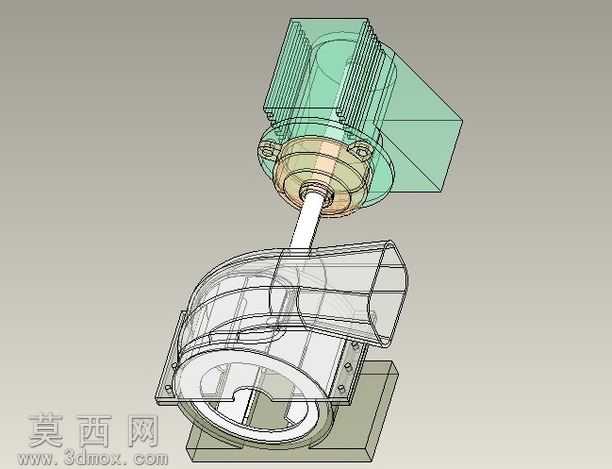

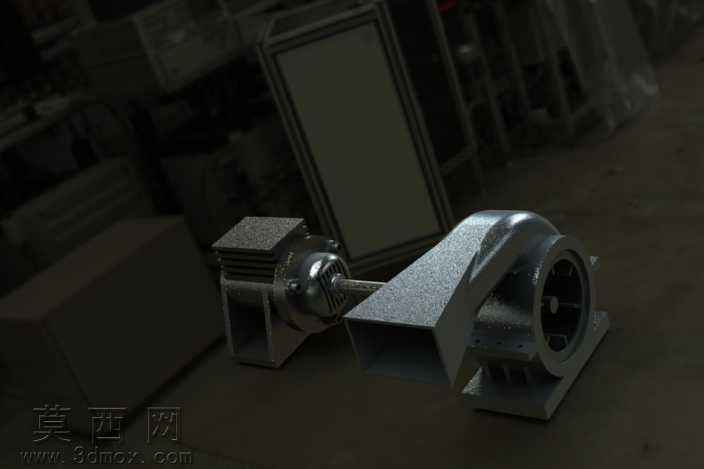

本模型采用三维参数化建模方式完成直连式离心电机风机的全结构设计，建模过程中严格遵循通用风机的设计规范，对电机与风轮的同轴直连结构做了精准还原。模型整体分为上部驱动电机段、中部传动连接段、下部蜗壳风轮段三个核心部分，上部电机部分还原了散热筋壳体、端盖密封结构、输出轴定位结构的细节，通过半透明化的材质渲染处理，可清晰观察电机内部的轴系定位逻辑；中部传动轴做了等比例建模，还原了轴与电机端、轴与风轮端的配合定位关系，保证传动路径的可视化呈现；下部蜗壳部分采用阿基米德螺旋线轮廓构建流道型面，精准还原了蜗壳的扩压流道结构、出风口导流结构、底座安装定位结构，风轮部分采用前向多翼式叶轮结构建模，可清晰展示叶片与轮盘、轮盖的连接关系。材质渲染上，对电机外壳采用半透明工程塑料质感呈现，既保留外部散热筋的结构辨识度，又可透视内部轴系布局；蜗壳部分采用金属线框叠加半透明壳体的渲染方式，清晰展示内部流道与叶轮的装配关系；传动轴、安装底座等结构件采用金属质感渲染，区分不同部件的材质属性。设计思路上采用直连传动的布局，取消了中间传动部件，大幅缩小设备整体体积，保证电机输出动力直接传递给风轮，降低传动损耗；蜗壳流道采用渐扩式设计，可将风轮甩出的流体动能逐步转化为压力能，实现高压推外送风的功能需求；底座设置了多组安装定位孔，可适配不同场景的安装固定需求；电机端的散热筋结构沿壳体周向均匀布置，可保证电机运行过程中的散热效率，提升设备连续运行的稳定性。模型各部件间保留了合理的装配间隙，还原了真实产品的装配逻辑，可清晰展示电机带动风轮旋转、流体在蜗壳内完成增压后从出风口送出的完整工作原理，结构细节完整，装配关系清晰，可用于风机结构原理演示、产品结构优化参考等场景。
