车载式动力输送储水喷淋作业装置

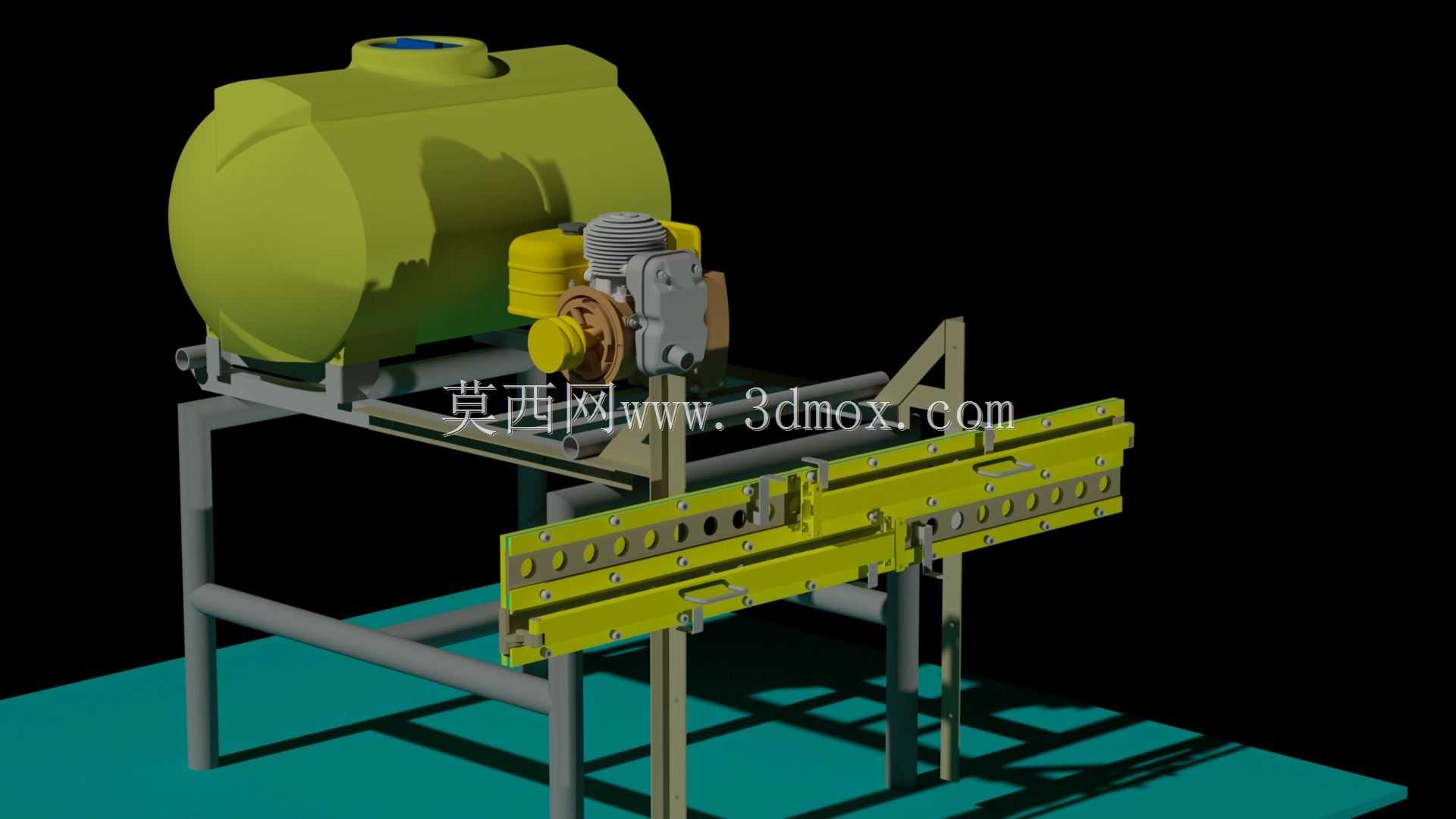

该装置主要面向户外移动作业场景设计，可配套搭载于轻型货运车辆底盘，广泛应用于道路扬尘抑制、绿化浇灌、野外施工场地降尘、农林区域植保输水等作业场景，解决固定喷淋设施覆盖范围有限、人工输水作业效率低下的痛点，能够在无固定供水供电的野外区域独立完成储水、加压、均匀喷淋的全流程作业。整套装置采用模块化集成设计思路，将储水单元、动力加压单元、喷淋执行单元、支撑机架整合为统一整体，无需对搭载车辆进行大规模改装，仅需通过机架底部的安装孔位配合紧固件即可完成快速固定，适配多数常规栏板货车的货箱安装边界，机架主体采用标准型材焊接成型，结构强度足以承受满载储水时的整体重量，同时预留了足够的检修操作空间，方便日常对动力单元、管路连接部位进行维护保养。储水单元采用卧式椭圆罐体设计，相比立式罐体能够有效降低整机重心，减少车辆行驶过程中的晃动侧倾风险，罐体顶部设置有带密封结构的加水口，可快速对接常规供水软管完成补水，罐体底部设置有排污接口，可定期排空罐内沉积的杂质，避免管路堵塞。动力加压单元紧邻罐体出水口布置，采用紧凑型内燃动力机组直连加压泵体的结构，省去了复杂的传动连接部件，动力传递效率更高，机组通过减震脚垫固定在机架安装位，能够降低作业过程中的震动传导，减少管路连接部位因长期震动出现的松动渗漏问题。喷淋执行单元采用可折叠的长条形导轨式结构，作业时可向两侧伸展拓展喷淋覆盖宽度，非作业状态下可折叠收拢，减少整机横向占用空间，满足道路通行的尺寸要求，喷淋管路上均匀布置有可调式喷嘴，可根据作业需求调整喷淋角度与出水流量，既可以实现大宽度的扇形雾状喷淋降尘，也可以调整为柱状水流完成远距离浇灌作业。整套装置的管路布局采用短路径设计，尽可能减少管路弯折带来的水压损失，各连接部位均采用快接式结构，后期更换易损部件时无需复杂工具即可完成操作，整体设计充分考虑了户外作业的复杂工况，结构可靠、操作便捷，能够满足多场景下的移动输水喷淋作业需求。
