五十铃随车起重运输卡车结构设计

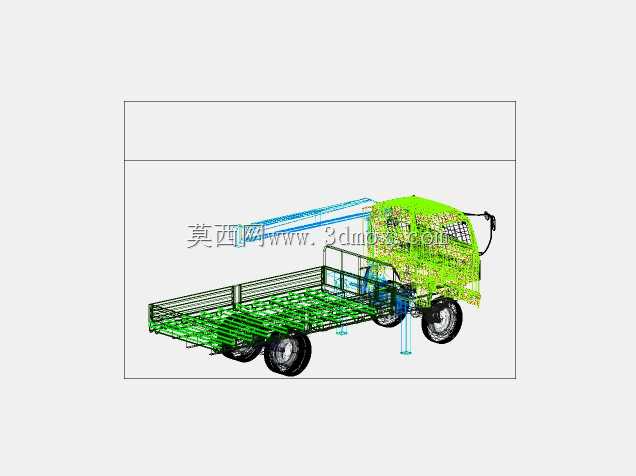

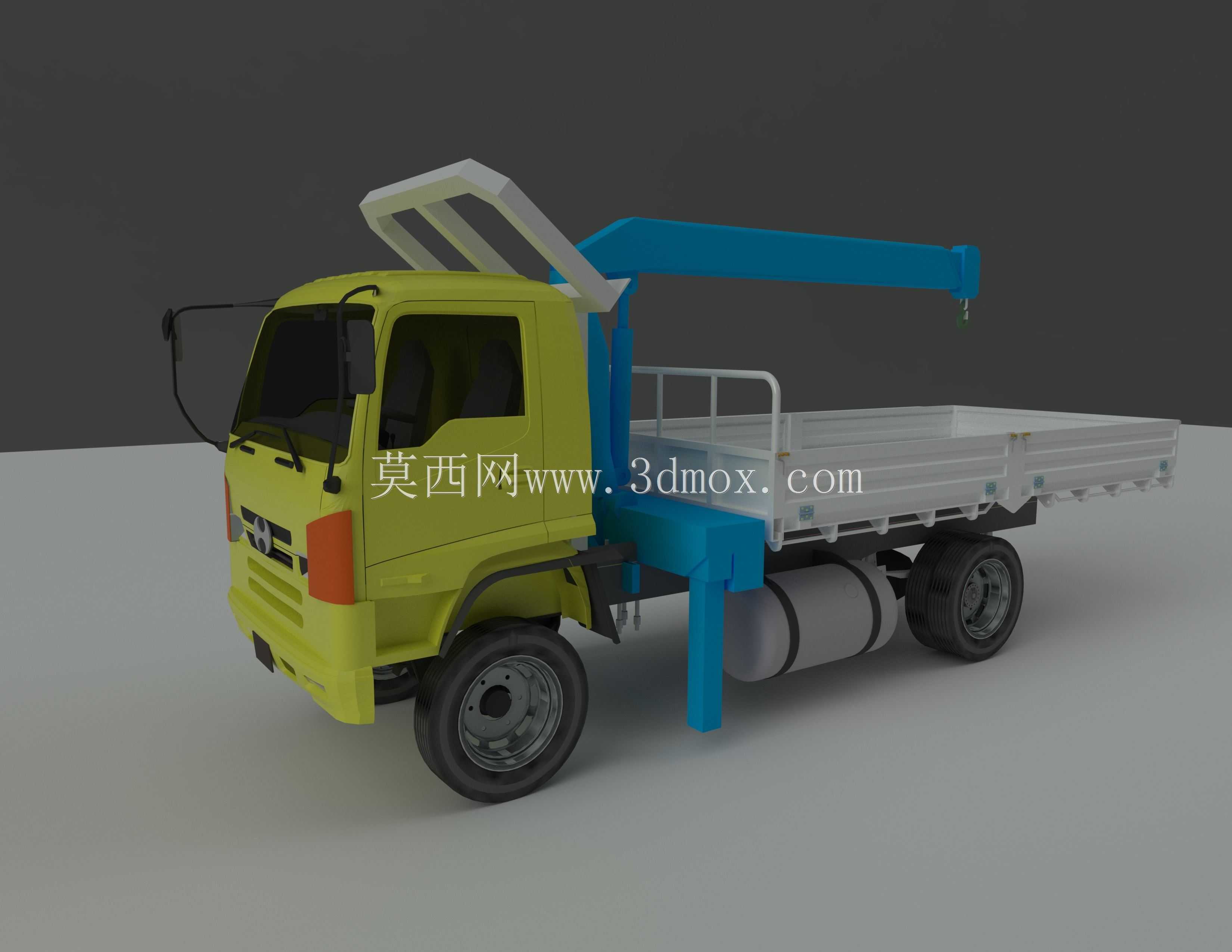

这款随车起重运输车辆的三维结构设计，面向城乡短途工程物料转运、零散设备吊装、市政维修作业等多元场景打造，区别于常规货运卡车与独立起重设备，它将货物承载与起重吊装功能集成于同一底盘，无需额外调配起重设备即可独立完成货物的装卸与运输作业，大幅压缩零散作业场景下的设备调度成本，尤其适配建材配送、园林苗木移栽、小型设备进场、电力设施抢修等作业空间有限、作业点位分散的工况，能在狭窄街巷、乡村非硬化路面等大型起重设备无法抵达的区域完成作业。

从功能特性来看，该设计以成熟的五十铃轻卡底盘为承载基础，在驾驶室后方与货厢前端之间集成了折叠式直臂起重结构，起重臂采用多段铰接设计，非作业状态下可折叠收放，不会超出货厢上方的安全边界，避免行驶过程中出现超高、超宽的合规风险；起重支腿设置在起重机构下方的底盘两侧，作业时可向外伸出并向下支撑，将整车受力传递至地面，抵消吊装作业时的侧倾力矩，保障吊装作业时的整车稳定性，支腿收放后完全贴合底盘侧面，不影响车辆的正常通行宽度。货厢采用栏板式平货台设计，栏板可侧向开启，既方便通过起重吊臂直接将货物吊入货厢内部，也支持常规的人工或叉车装卸作业，货台高度适配城乡常见的装卸站台高度，兼顾不同装卸场景的使用需求。

设计过程中充分考量了整车的尺寸边界与安装匹配关系，起重机构的安装支座直接与底盘大梁刚性连接，安装点位完全匹配原厂底盘的预留孔位，无需对底盘主梁进行额外打孔改造，避免破坏底盘的原有结构强度；整车外廓尺寸严格遵循轻型货运车辆的通行限值，起重臂完全收折后，整车高度、宽度与常规栏板轻卡保持一致，可正常通行城市道路、限高路段与乡村硬化道路。底盘侧方的储气筒、燃油箱等附件均做了位置适配，避开起重支腿的伸缩路径与吊臂的旋转范围，避免作业过程中出现结构干涉；驾驶室上方设置的防护架，可对吊臂收放过程中的意外下坠起到防护作用，保护驾驶室结构与驾乘人员安全。

在细节设计上，起重臂的变幅、伸缩结构均预留了液压管路的布设空间，管路沿臂架内侧与底盘侧面隐蔽布设，既避免行驶过程中被飞石、杂物剐蹭损坏，也让整车外观更为整洁；吊臂末端预留了吊钩与吊具的安装接口，可根据作业需求更换不同规格的吊具，适配不同类型货物的吊装需求。
