可伸缩支腿液压驱动车间起重吊运设备

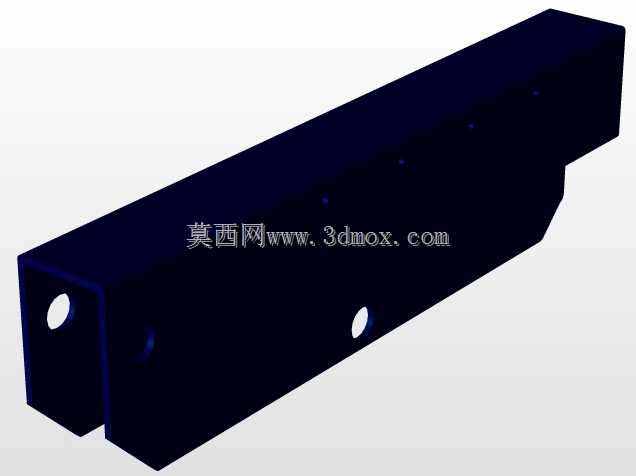

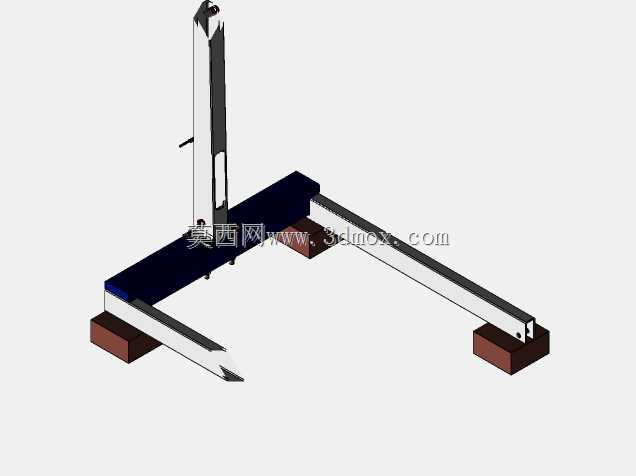

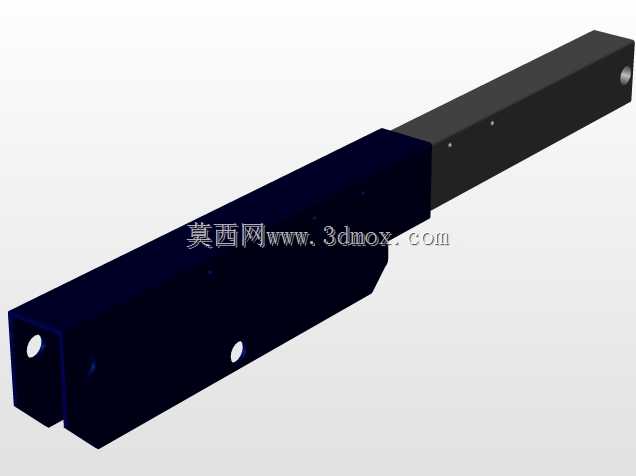

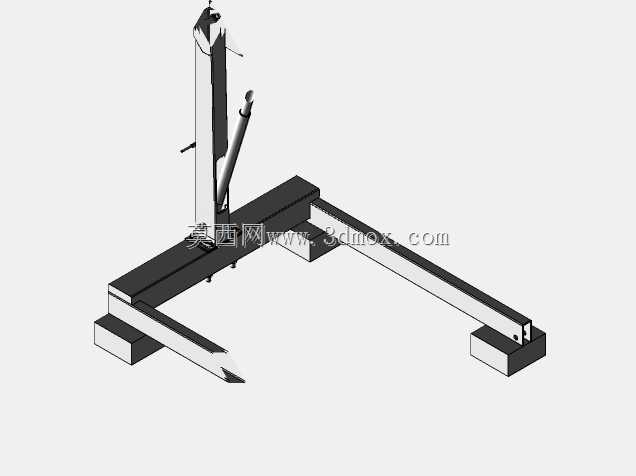

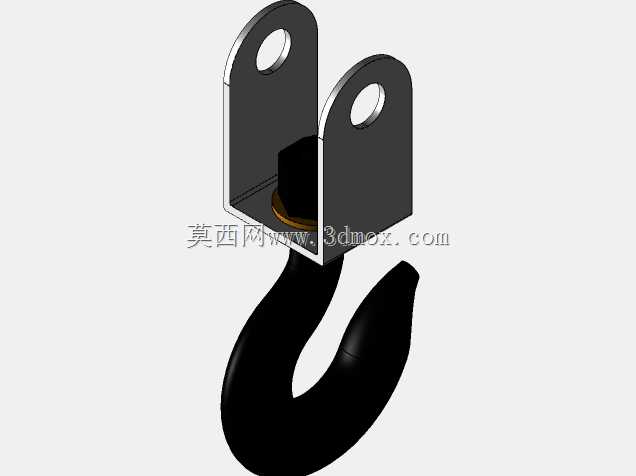

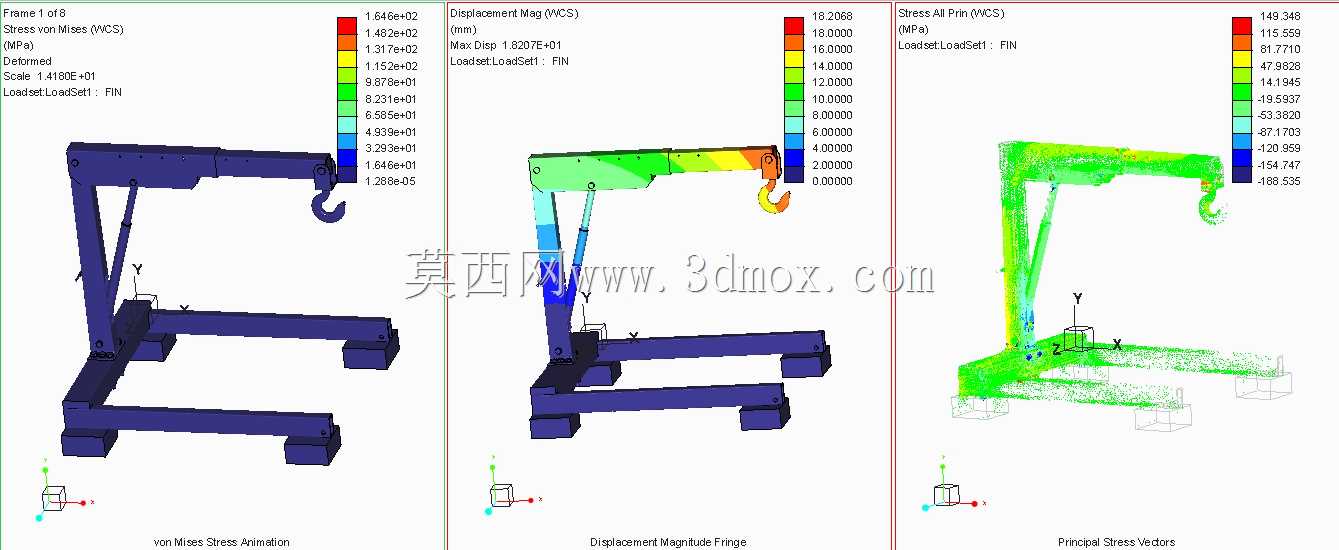

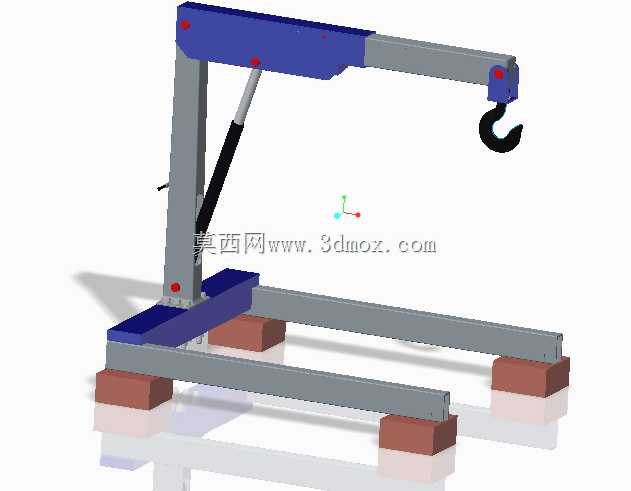

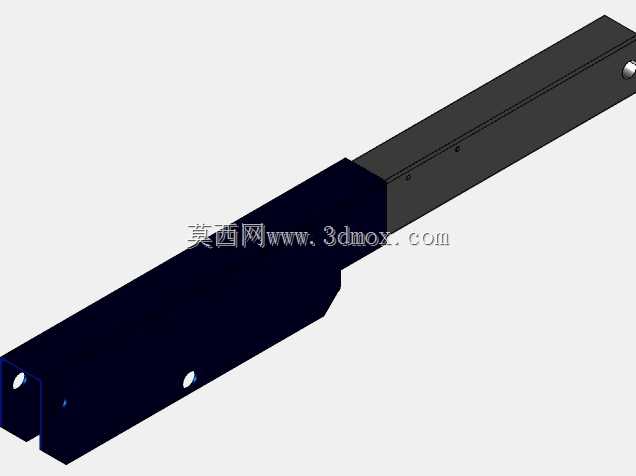

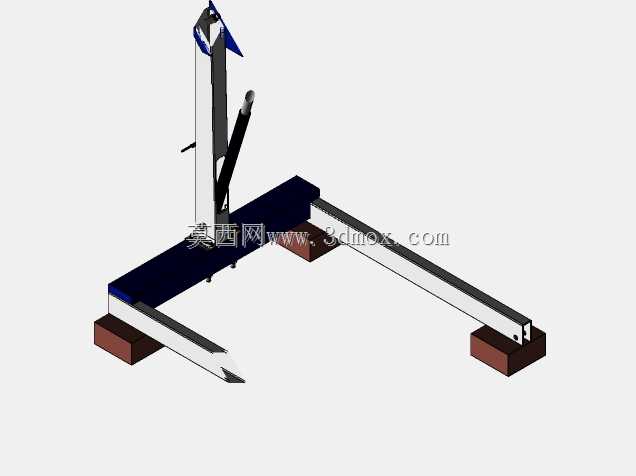

这款车间起重吊运设备，主要面向中小型机械加工车间、设备维修工段、小型仓储库区的近距离物料转运与重型工件吊装场景，能够在厂房内部有限空间内完成机床上下料、设备检修部件拆装、重型工装夹具移位、成批毛坯件短距离调运等作业，解决了大型行车无法覆盖边角作业区域、手动葫芦吊运效率低下、叉车无法完成精准高位吊装的痛点，适配车间内部通道狭窄、地面承载有限、作业点位分散的实际生产环境。设备采用液压驱动的变幅结构，通过单根液压油缸的伸缩动作调整吊臂仰角，搭配可伸缩的箱型吊臂段，能够根据作业距离灵活调整作业半径，在吊臂全缩状态下可获得最大起升载荷，满足近距离重型工件的吊装需求，吊臂全伸状态下可覆盖更远的作业点位，适配跨工位的物料调运需求，额定承载上限可满足常规车间2200kg级工件的吊运要求，覆盖绝大多数中小型机加工件、装配部件、维修替换件的重量区间。底座采用双侧平行伸缩支腿结构，作业时可将支腿向外伸出至最大跨度，配合底部的垫木分散接地压力，无需额外打地基固定，能够适配普通环氧地坪、水泥硬化地面的承载要求，避免作业时设备侧翻，非作业状态下可将支腿完全收回，缩小设备整体占地宽度，方便在车间狭窄通道内推移转场，无需额外吊装转运设备即可完成不同作业点位的切换。设计阶段充分考虑车间作业的人机交互需求，吊臂的铰接点位、液压油缸的安装位置都经过受力校核，将设备整体重心控制在支腿支撑的安全范围内，吊臂末端配置标准起重吊钩，可搭配卸扣、吊装带等常用吊具使用，无需额外定制专属连接配件；整体结构采用模块化设计，立柱、吊臂、支腿、液压组件都可拆分，方便后期维护更换易损部件，设备整体高度适配常规厂房的层高限制，不会与车间内的管线、桥架发生干涉，支腿的伸出长度、吊臂的伸缩段都设置有限位结构，避免操作超出行程引发安全隐患，液压系统配置有过载保护阀，当起吊载荷超出额定范围时自动卸荷，保障作业过程的设备与人员安全。
