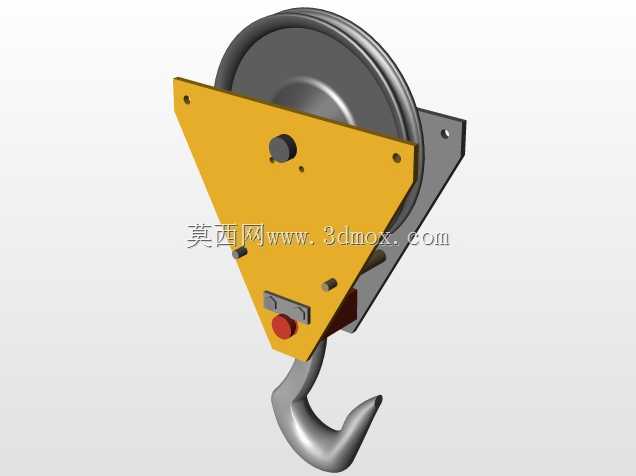

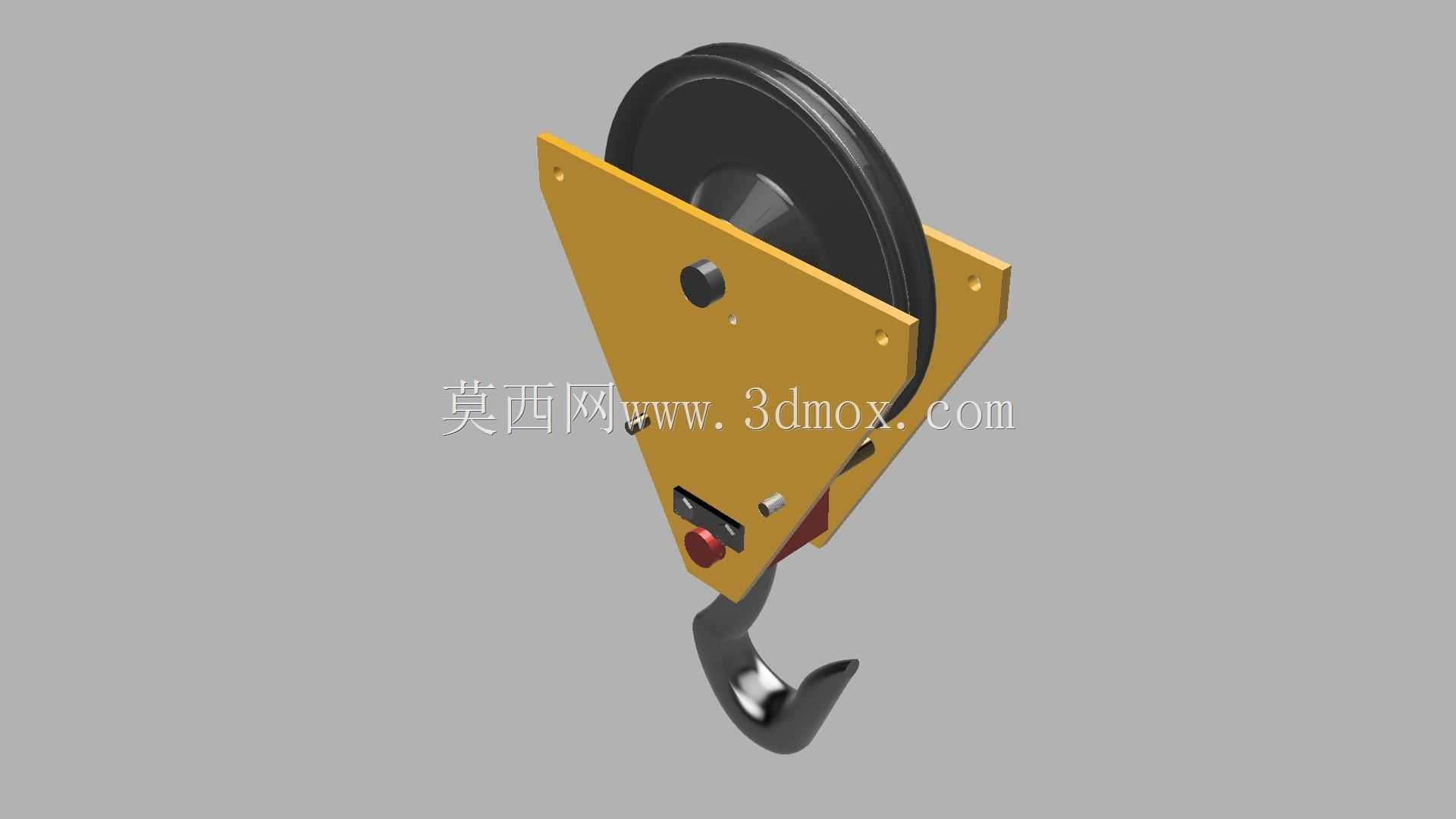

起重作业用三角护板滑轮吊钩组结构

该吊钩组是起重机械吊装作业环节的核心承载执行部件，广泛应用在桥门式起重机、塔式起重机、流动式起重机等各类起重设备的取物端，直接对接待吊重物，承担重物起升、变幅、回转、落位全流程的载荷传递作用，是车间物料转运、港口集装箱装卸、建筑工地构件吊装、仓储重型货物堆垛等场景中不可或缺的关键吊具部件，其结构可靠性直接决定起重作业的安全系数，一旦出现结构失效会直接引发重物坠落的重大安全事故，因此设计过程中始终将承载冗余、防脱安全、运行顺畅作为核心设计目标。整体结构采用三角板式护架作为核心承载框架，三角结构的力学稳定性更强，可均匀分散滑轮传递的钢丝绳拉力与吊钩传递的重物载荷，避免局部应力集中引发的结构变形；上部集成的定滑轮组与起重钢丝绳配合，将钢丝绳的滑动摩擦转化为滑轮的转动摩擦，大幅降低起升过程中的钢丝绳磨损与运行阻力，滑轮外侧设置全包式护板，可防止钢丝绳跳绳脱槽，同时避免作业过程中异物卡入滑轮绳槽引发卡滞。下部吊钩采用锻造弯钩结构，钩头弧度经过载荷验算，可适配不同规格的吊环、卸扣、吊装带等吊具连接，钩身与上部三角架通过推力轴承连接，可实现吊钩360度水平回转，方便吊装作业时调整重物朝向，无需额外扭转钢丝绳即可完成对位，降低钢丝绳拧扭损伤的概率；钩头位置设置红色防脱棘爪，依靠弹簧复位结构自动封闭钩头开口，可避免吊具在起升晃动过程中从钩口滑脱，从结构上消除脱钩风险。设计过程中充分考虑安装边界与维护空间，三角护板上部预留的销轴安装孔可直接与起重机起升机构的动滑轮架连接，整体安装尺寸适配主流中小吨位起重机的吊具安装接口，无需额外改制即可完成替换；护板侧面预留的润滑注油点位，可定期对滑轮轴承、吊钩回转轴承加注润滑脂，降低转动副的磨损速率，延长部件整体使用寿命；外露的结构件均做了防锈涂装处理，黄色护板采用高可见度警示配色，可在作业现场提醒周边人员注意吊具位置，规避作业碰撞风险。整体结构在满足额定承载要求的前提下尽可能压缩了整体自重，降低了起重机构的无效载荷占比，同时各部件均采用模块化设计，滑轮、吊钩、防脱卡、轴承等易损件均可单独拆卸更换，大幅降低后期运维成本。
