Apex塔式起重机结构三维设计模型

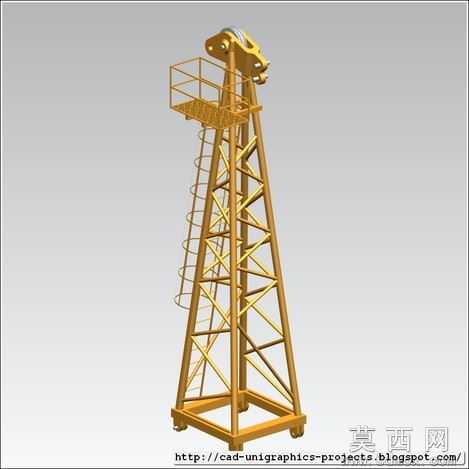

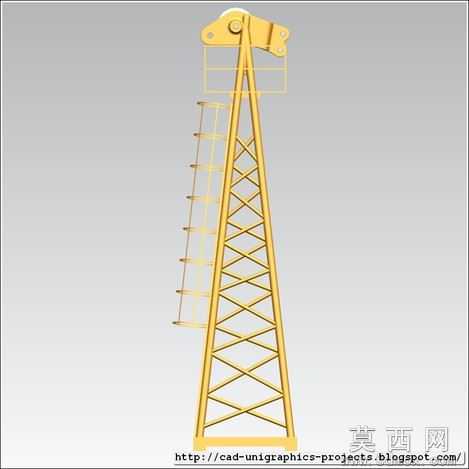

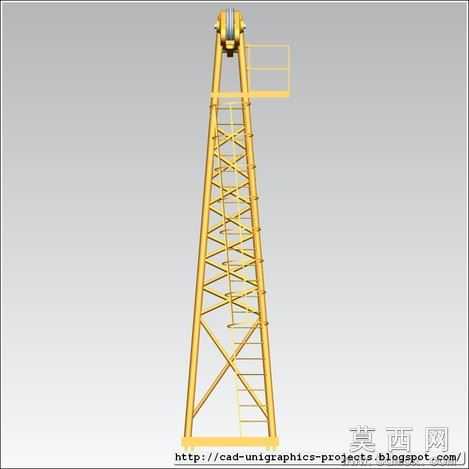

本模型为Apex款塔式起重机的完整三维结构设计模型，建模阶段参考公开渠道的同类型塔机外观与结构逻辑完成整体搭建，将整机拆解为二十余个独立子部件逐一建模，涵盖塔身桁架段、爬梯护栏、塔顶结构、臂架连接段、配重连接组件、电缆排布结构、驾驶室基座、行走底架等全部核心结构模块，建模过程中对每一个子部件单独完成草图绘制、特征拉伸、装配约束，确保各部件的装配关系符合实际塔机的连接逻辑，避免出现干涉错位问题。参数设计层面，模型采用可编辑的草图尺寸配置逻辑，未完全照搬某一特定型号塔机的出厂实测尺寸，所有结构尺寸均按照常规塔式起重机的比例关系完成参数设定，用户可根据自身设计需求直接修改对应草图的尺寸参数，快速调整整机或局部结构的规格，适配不同的设计场景需求。渲染材质层面，模型针对不同部件匹配了对应的材质属性，塔身桁架结构采用工程常用的金黄色防锈漆金属材质，爬梯、护栏等附属结构采用同色系金属材质，连接节点部位做了金属光泽的细节区分，渲染后可清晰呈现桁架结构的镂空层次与金属构件的质感，直观还原塔式起重机的真实外观效果。结构原理层面，模型完整还原了塔式起重机的桁架式塔身受力结构，清晰呈现了爬梯沿塔身布置的通行结构、塔顶的滑轮组安装结构、臂架与塔身的铰接连接结构、配重块的挂载连接结构，可直观展示塔式起重机通过塔身承载竖向载荷、通过臂架传递起吊载荷、通过配重平衡起吊弯矩的核心受力原理，各部件的连接位置与实际塔机的装配逻辑完全一致。软件兼容层面，模型提供STEP、IGES等通用三维格式，同时兼容NX等主流三维建模软件，不同软件平台的用户均可直接导入打开，不会出现特征丢失、结构破损的问题，可直接用于后续的结构修改、仿真分析或方案展示。研发教学应用层面，该模型可作为起重机械设计研发阶段的方案参考原型，帮助设计人员快速完成塔机结构的方案迭代，也可作为工程机械相关专业的教学辅助素材，用于讲解塔式起重机的结构组成、装配关系与受力原理，还可用于起重作业场景的可视化演示素材，帮助作业人员直观理解塔机的结构组成与作业逻辑。
