塔式起重机小车机构三维设计模型

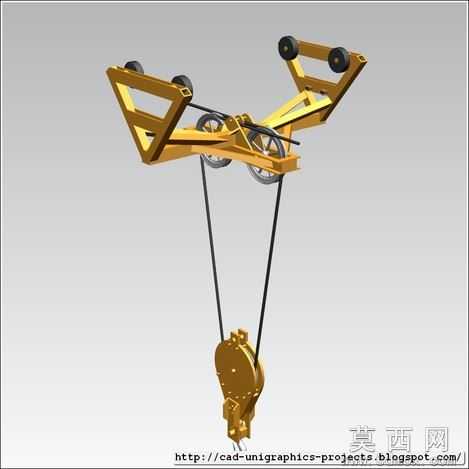

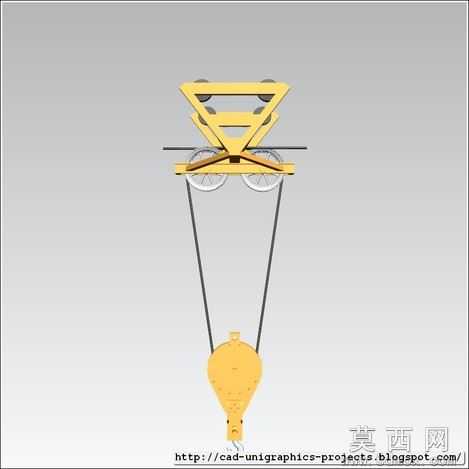

本模型为塔式起重机核心变幅小车机构的三维设计成果，建模阶段参考工程实际中塔机小车的运行逻辑，通过拆解小车行走轮组、起升滑轮组、吊钩挂载总成、电缆连接支架等二十余个独立子部件，按照实际装配约束完成整体拼装，建模过程中对行走轮的轮缘卡槽、滑轮的绳槽弧度、吊钩的防脱卡板等细节特征做了精细化还原，避免出现结构干涉问题。参数设计层面，模型未完全照搬某一特定型号塔机的出厂尺寸，而是基于通用塔式起重机的小车比例关系搭建，prt格式源文件中的装配尺寸、零件轮廓均保留可编辑的草图特征，使用者可根据自身设计需求调整轮距、滑轮直径、吊钩额定载荷对应的结构尺寸，适配不同吨位等级的塔式起重机设计场景。渲染材质方面，模型对小车金属结构件赋予了工程常用的金黄色防锈漆材质，行走轮、滑轮等运动部件赋予深黑色耐磨橡胶与铸钢材质，起升钢丝绳采用哑光黑色金属缆索材质，吊钩总成做了铸钢件的金属光泽处理，整体渲染效果贴合工程设备的真实视觉表现，可直接用于方案展示配图。结构原理上，该模型完整还原了塔机小车的变幅行走与起升导向功能：上部行走轮组卡装在塔机起重臂的弦杆轨道上，可沿臂架方向往复移动实现变幅作业，下部滑轮组对起升钢丝绳做多重导向，配合下方的吊钩总成完成重物的起吊与升降，各电缆连接部件还原了小车供电、信号传输的走线逻辑，完整呈现小车的实际工作状态。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks、UG NX、Creo等主流三维机械设计软件，同时附带NX6版本的原生源文件与STL格式文件，既支持使用者做参数化修改、工程图导出，也可直接导入切片软件用于3D打印验证，无需担心版本不兼容导致的特征丢失问题。研发教学应用层面，该模型可作为起重机械课程的教学案例，帮助学习者直观理解塔机变幅小车的结构组成与装配关系，也可作为起重设备研发设计的参考原型，辅助设计人员完成小车机构的方案迭代、载荷仿真前置准备，还可用于建筑施工安全培训中，向作业人员展示塔机小车的作业结构，强化对起重设备的认知。
