履带式工程钻机整机结构三维设计

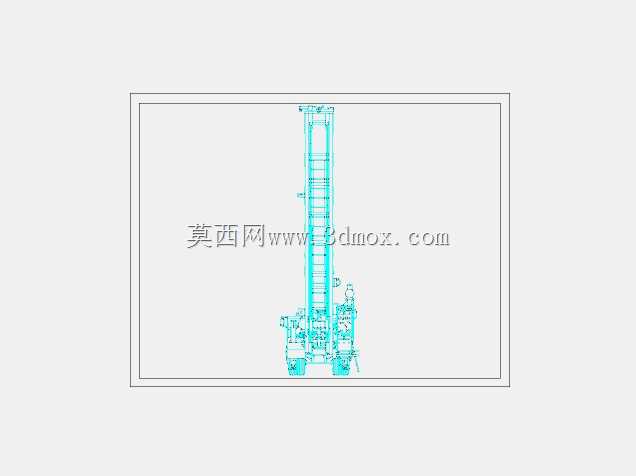

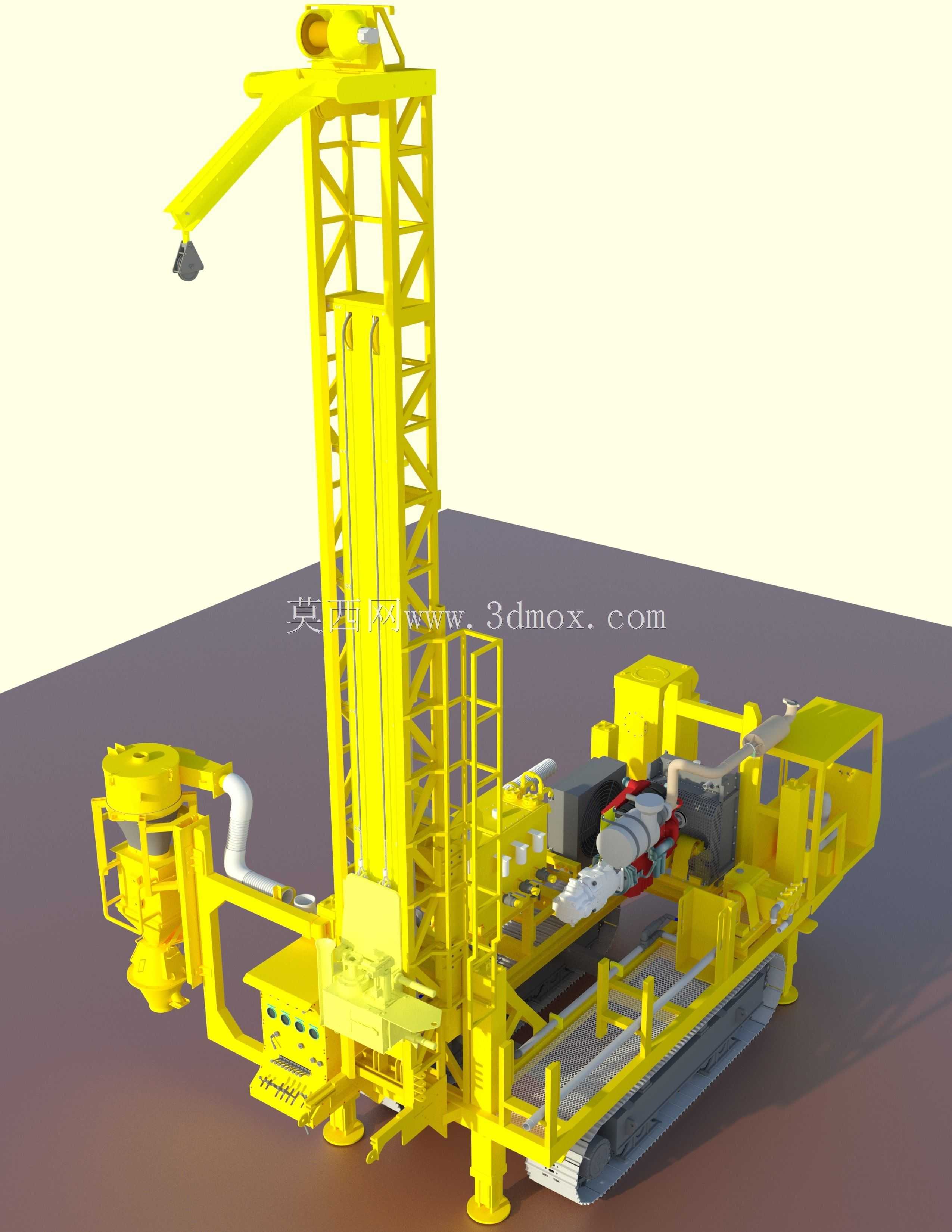

这款履带式工程钻机主要面向岩土工程施工、地质勘察、地基基础加固、矿山浅层钻探、农田水井钻凿等作业场景，可适配不同地质条件下的钻进需求，在山地、丘陵、松软泥泞场地等复杂非硬化路面具备优秀的通过能力，无需额外铺设作业便道即可快速转场就位，大幅降低野外施工的前期准备成本。设备整体采用履带式自行走底盘设计，底盘集成了行走驱动机构、动力机组、液压泵站、操控舱室等核心模块，行走系统采用钢制履带板搭配承重轮、导向轮结构，接地比压控制在较低区间，可在松散土层、碎石坡面稳定停靠作业，不会出现沉陷、侧滑风险，底盘整体宽度适配常规乡村道路通行限界，转场时无需拆解即可通过大部分施工便道。上部钻架采用垂直可折叠式箱型梁结构，主钻架内部集成了动力头滑移导轨、进给油缸、排渣管路通道，侧面设置了带防护笼的直爬梯，方便作业人员日常检修维护钻架顶部的滑轮组与管路接头，钻架可通过底部的铰接油缸实现小幅度角度倾斜调整，满足斜孔钻进的施工需求，作业状态下钻架可通过底部的支撑支腿与地面刚性接触，抵消钻进过程中的反冲振动，保证钻孔垂直度与成孔质量。动力系统采用柴油机组作为核心动力源，通过液压系统分别驱动行走马达、钻架起落油缸、动力头旋转马达、进给提升机构，所有液压管路沿底盘与钻架的结构梁内侧排布，避免施工过程中被碎石刮蹭损坏，操控舱设置在底盘前部侧方位置，作业视野可完整覆盖钻架作业面与孔口位置，方便操作人员实时观察钻进状态调整进给参数。设备设计过程中充分考虑了野外施工的维护便利性，所有滤芯、阀组、油箱加注口都设置在舱室外侧易触及位置，日常保养无需拆解大面积护板，钻架与底盘的连接部位采用标准化铰接销轴，磨损后可快速更换，整机的作业边界尺寸经过反复校核，在钻架完全落下的运输状态下，整机高度满足常规公路运输的限高要求，无需额外申请超限运输许可即可完成跨区域转场，作业状态下钻架完全伸出后可覆盖常规浅层钻探的深度需求，动力头输出扭矩适配多种规格的钻杆与钻头，可应对黏土、砂层、强风化岩等多种常见地质层的钻进作业，孔口位置预留了排渣导流与辅助工具挂载空间，方便作业人员完成钻杆接卸、孔口防护等配套操作。
