商用车用锥形轮毂总成结构设计

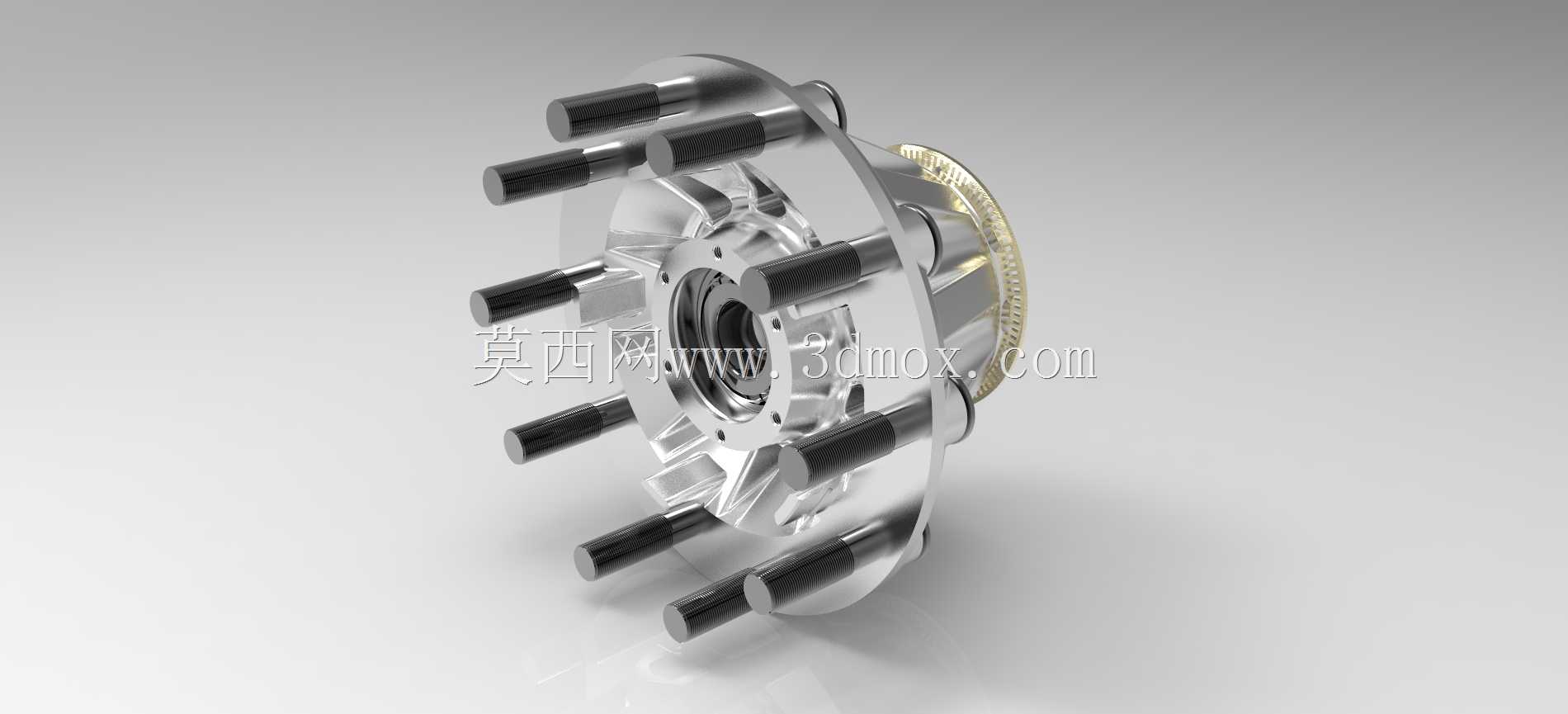

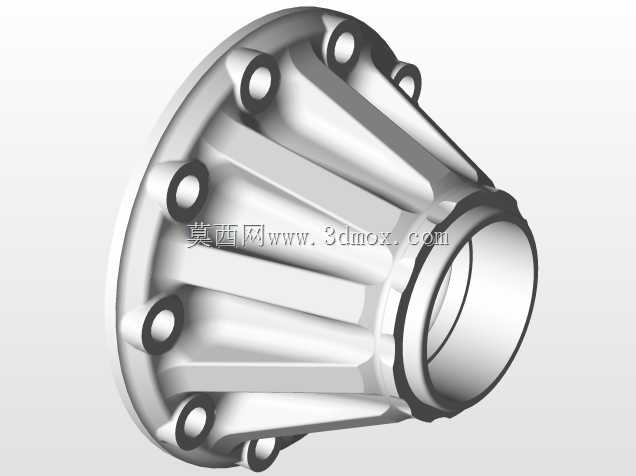

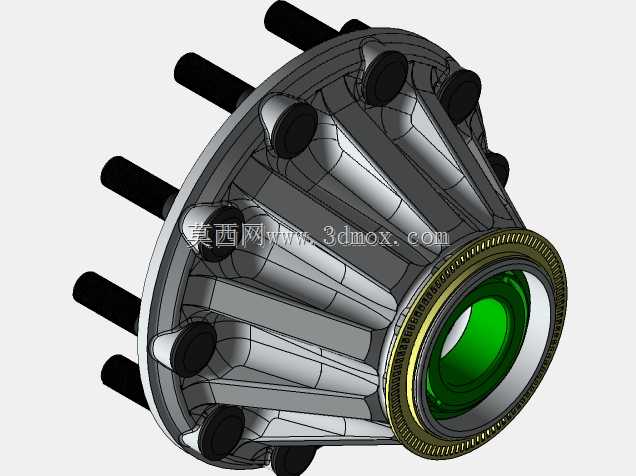

该锥形轮毂总成主要应用于重型商用拖车、货运挂车的轮端承载系统，是连接车轴与车轮、传递整车载荷与行驶扭矩的核心承载部件，适配多螺栓布局的重载钢制或铝合金轮辋，可满足干线物流运输、工程短途转运等多场景下的重载行驶需求，能够在复杂颠簸路况、长距离持续行驶工况下保持轮端连接的可靠性，避免轮辋松脱、轴承偏磨等常见故障。从实际用途来看，该部件一方面承担整车簧下质量的承载作用，将车身、货物的垂直载荷均匀传递至车轮，另一方面在车辆行驶过程中传递驱动或制动扭矩，配合制动鼓、轮端轴承实现车轮的平稳转动，同时锥形的定位结构可大幅提升轮辋安装的同轴度，减少高速行驶时的车轮径向跳动，降低轮胎异常磨损的概率。在功能特性设计上，该轮毂采用多螺栓周向均布的连接结构，螺栓沿轮毂法兰面圆周均匀排布，可将轮辋的锁紧力均匀分散，避免单点应力集中导致的法兰变形；轮毂主体采用铸铝材质成型，在保证结构强度的前提下有效降低轮端自重，减少簧下质量以提升车辆行驶的平顺性；内侧集成的轴承安装位采用阶梯式定位结构，可适配标准圆锥滚子轴承，保证轴承安装的同轴度与预紧量可控，外侧的密封结构安装位可配套轮端油封，阻挡外界泥水、粉尘进入轴承腔，延长轮端保养周期。从设计思路层面，该结构优先考虑重载工况下的结构可靠性，通过有限元仿真对法兰根部、螺栓孔周边、轴承安装座等应力集中区域做了圆角过渡与壁厚优化，在避免应力集中的同时控制整体重量；锥形的定位止口设计参考了商用车轮端的通用安装标准，可兼容同参数的多款主流轮辋，降低配件替换的适配成本；螺栓伸出长度经过精准核算，既保证轮辋安装后螺母有足够的啮合螺纹长度，又避免螺栓过长干涉制动部件。在安装边界与外形尺寸方面，该轮毂的中心定位孔与车轴轴头采用过渡配合，安装时可通过锥形止口快速实现轮辋对中，法兰面的螺栓孔位置度严格控制在公差范围内，无需额外调整即可完成轮辋的对位安装；轮毂轴向尺寸经过匹配计算，安装后不会与制动气室、转向拉杆等周边部件发生运动干涉，轮端转动时的跳动量满足商用车行驶的安全标准要求，可直接适配对应吨位的拖车车轴进行装配使用。
