PTO与软管配套滚珠式快速锁放连接接头

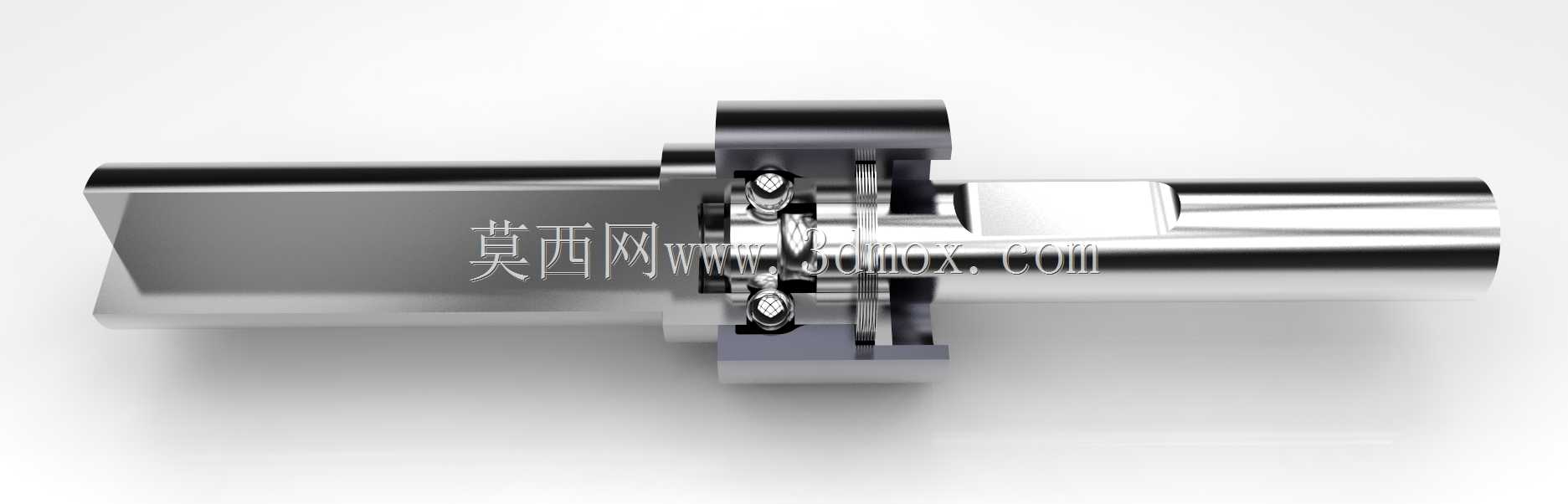

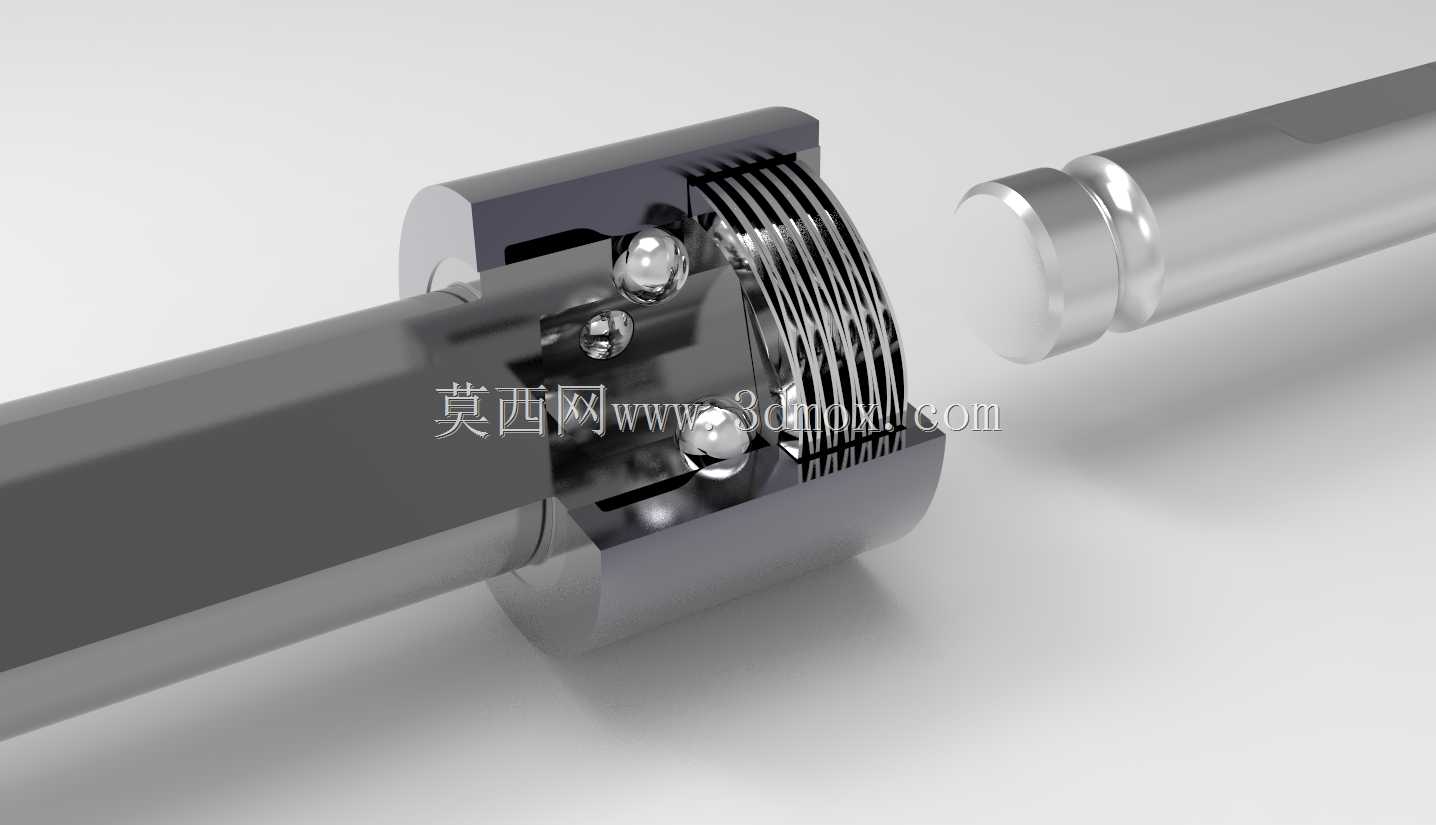

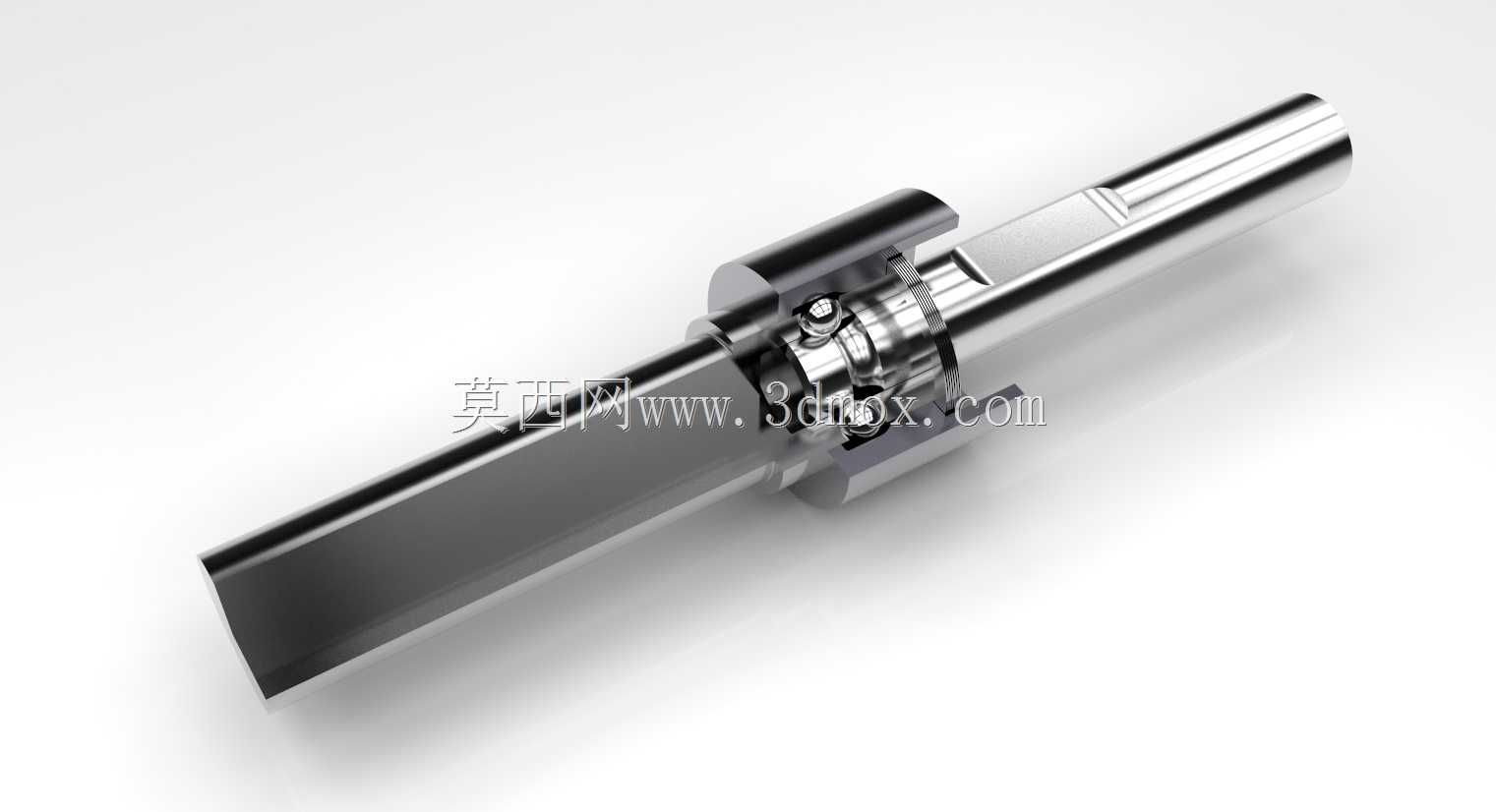

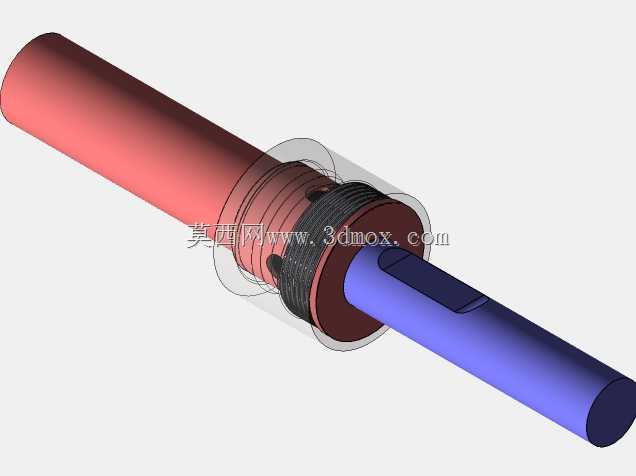

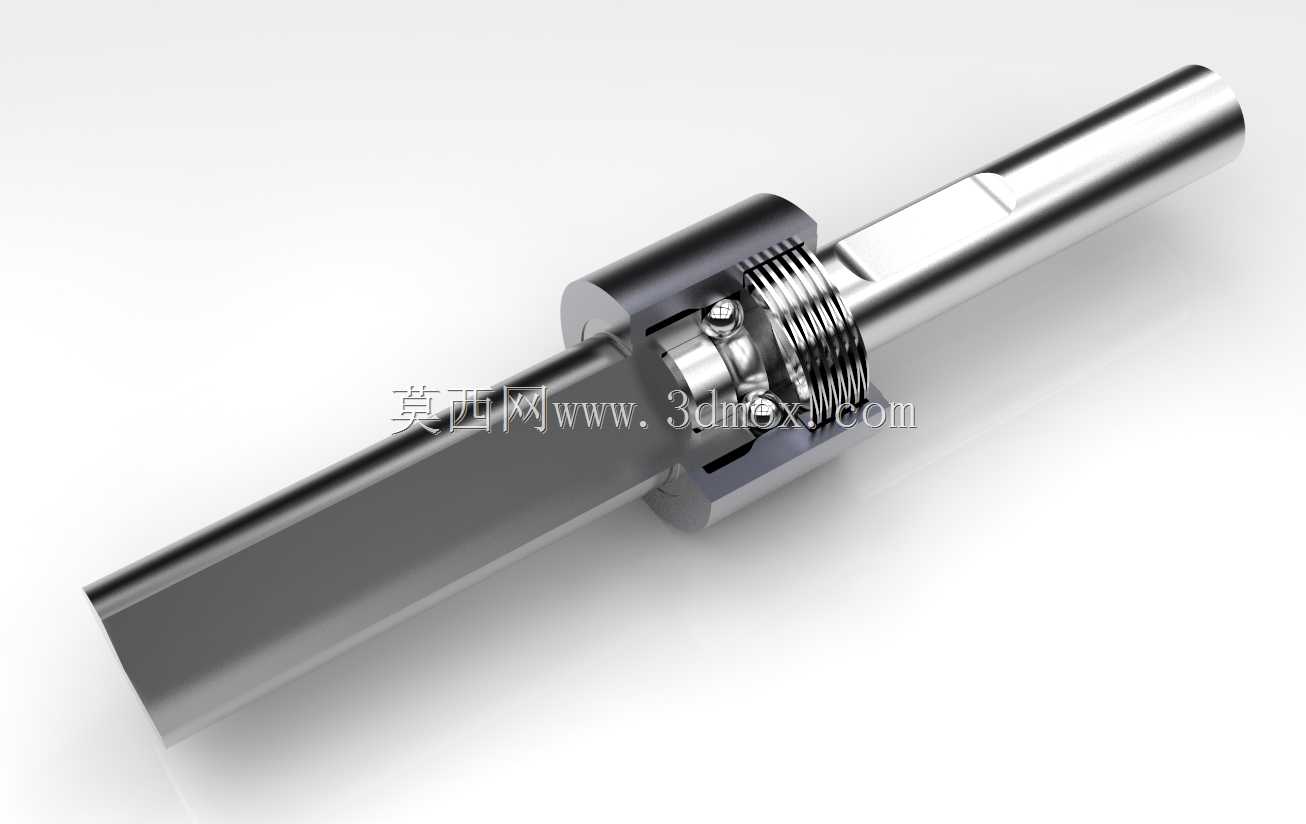

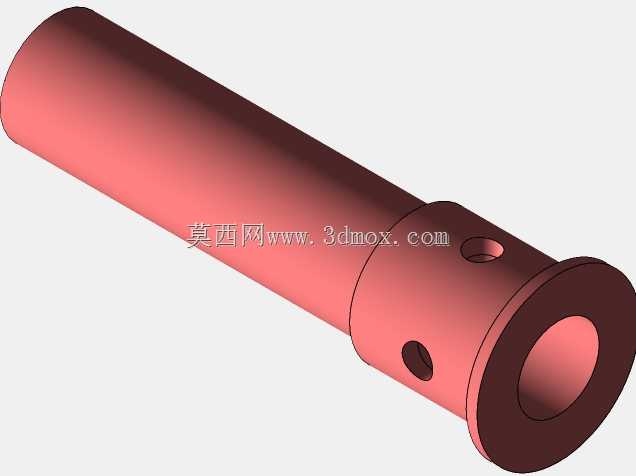

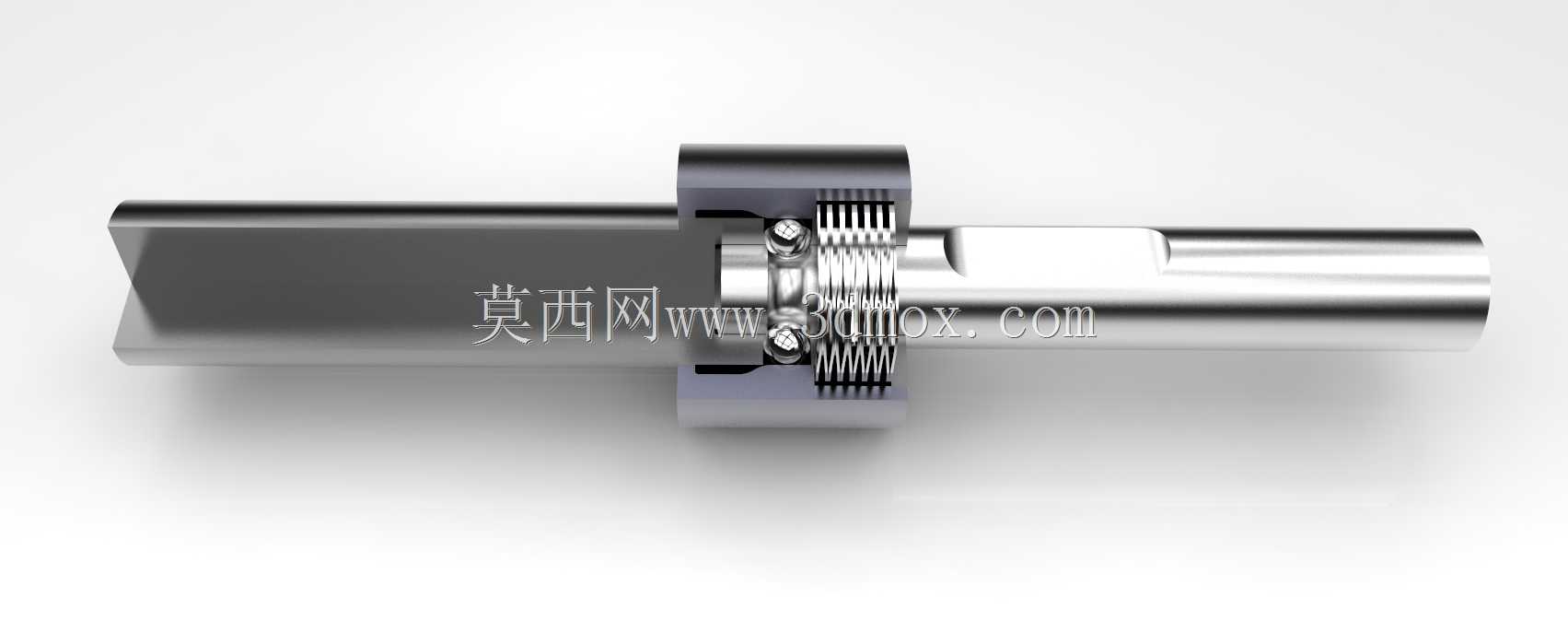

这款快速锁放连接接头，是针对动力输出轴与柔性软管类传动、输导场景开发的快拆连接部件，广泛应用在农用机械PTO动力输出端、工业气动软管总成、液压管路快接工位、小型设备传动轴对接等需要频繁拆装连接的作业场景中，能够大幅缩减管路、轴系对接的拆装耗时，降低运维过程中的操作复杂度，无需额外辅助工具即可完成轴与轴、轴与软管的对接与分离操作。从实际功能特性来看，该接头采用滚珠锁止的核心结构，常态下外套筒受内部弹性元件推力保持在锁止位置，套筒内壁将周向均匀排布的锁止滚珠压入内轴对应位置的环形锁止槽内，实现两端对接部件的刚性锁止，可稳定传递额定扭矩或是保持管路密封压力，不会在作业过程中出现意外脱开、传动打滑的问题；当需要分离对接部件时，只需将外套筒向接头本体方向向后拉动，套筒内壁的让位槽对准滚珠位置，锁止滚珠失去径向约束即可向外脱出，此时两端的对接轴或是软管接头便可顺利分离，整个操作过程单手即可完成，无需借助卡簧钳、扳手等额外工具，适配户外作业、狭小空间运维等不便使用工具的场景。在设计思路上，这款接头优先考虑了高频拆装场景下的耐用性，锁止滚珠采用轴承钢材质加工，表面做硬化处理降低长期反复锁止、脱出过程中的磨损量，外套筒与本体之间设置导向限位结构，避免套筒拉动过程中出现偏卡、脱出的问题，内部弹性元件选用耐疲劳的弹簧材质，保证长期反复操作后仍能提供足够的锁止推力，不会出现锁止失效的情况。接头的外形采用同轴圆柱式结构，主体最大外径控制在适配常规软管、轴系的尺寸范围内，安装时仅需保证两端对接轴的插入深度达到锁止槽对应位置即可，无需额外做法兰、键槽的对位加工，对接端的轴头做倒角导向处理，即使在视线不佳的作业环境下也能顺利完成插入对接，安装边界无额外突出的锁止手柄、卡扣结构，整体外轮廓光滑无尖锐凸起，不会在转动、输送过程中剐蹭周边的管线或是操作人员，适配转动工况下的动平衡要求，在高速转动的轴系对接场景中也能保持稳定运行，不会因为结构偏心产生额外振动。
