多规格金属锭存放盘点架结构设计

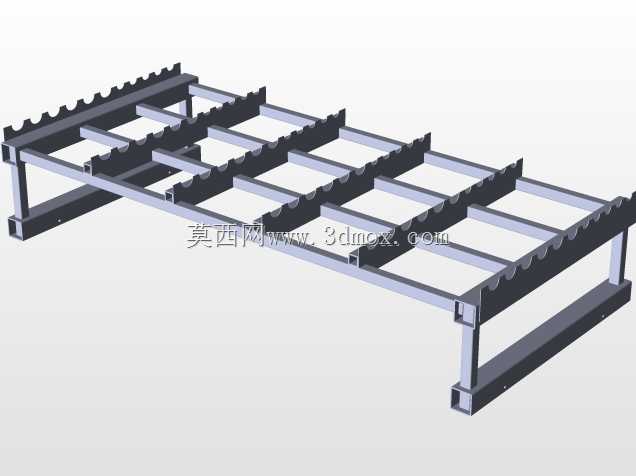

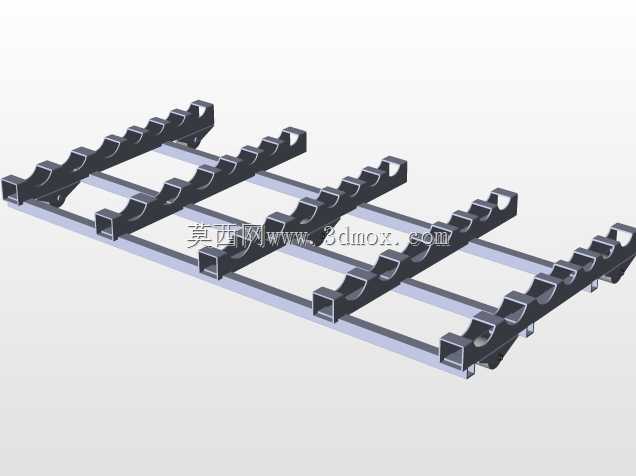

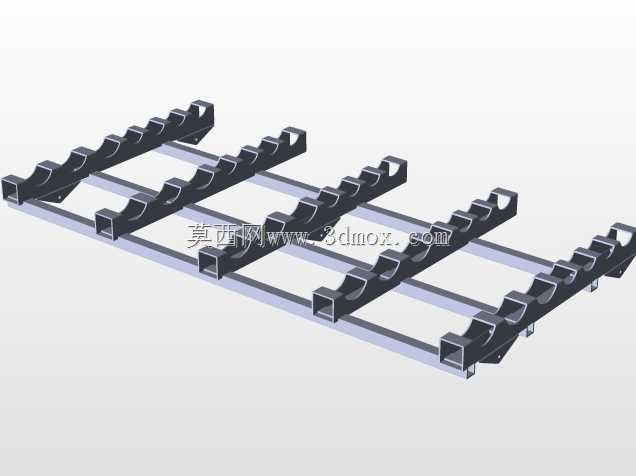

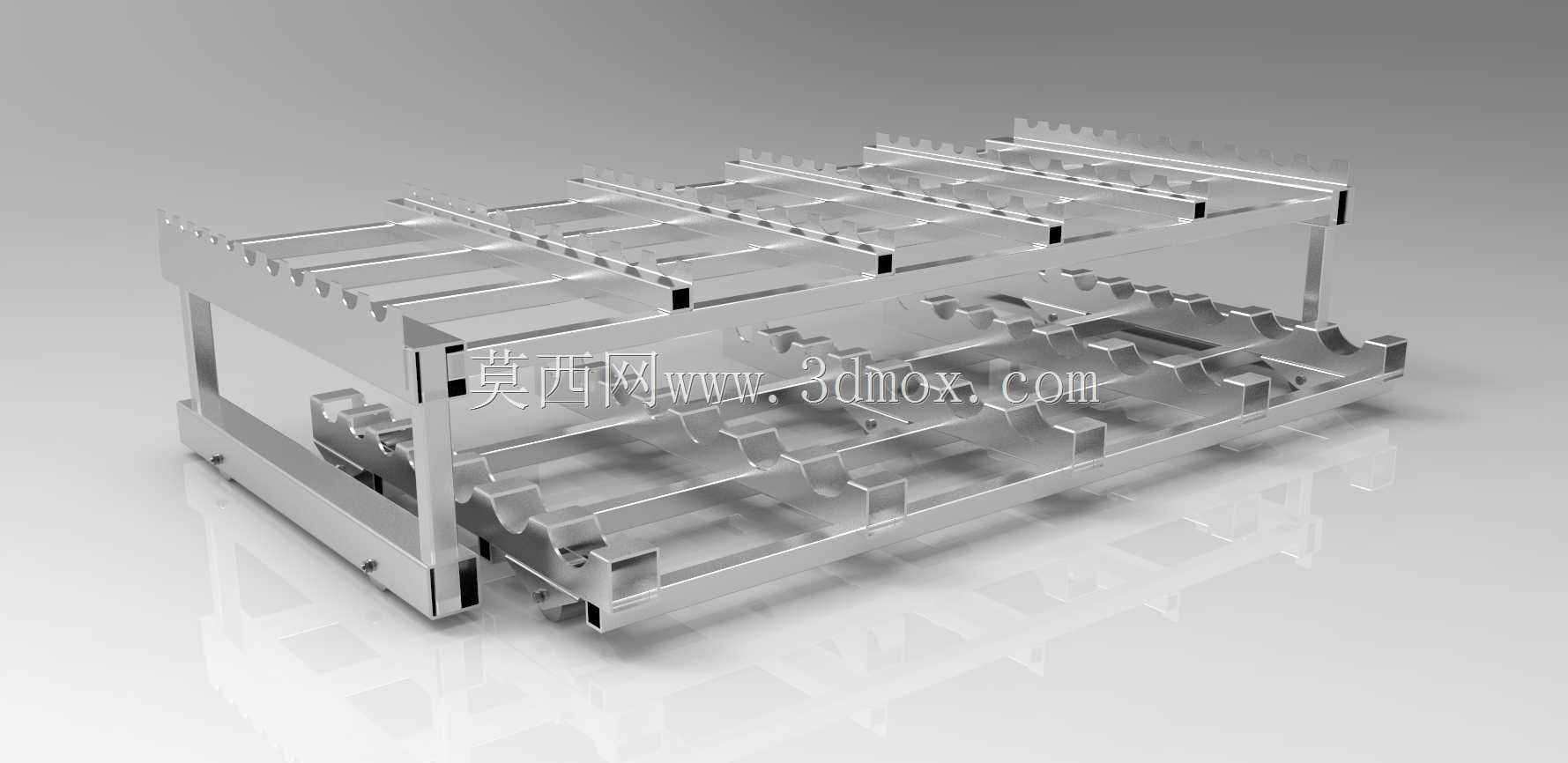

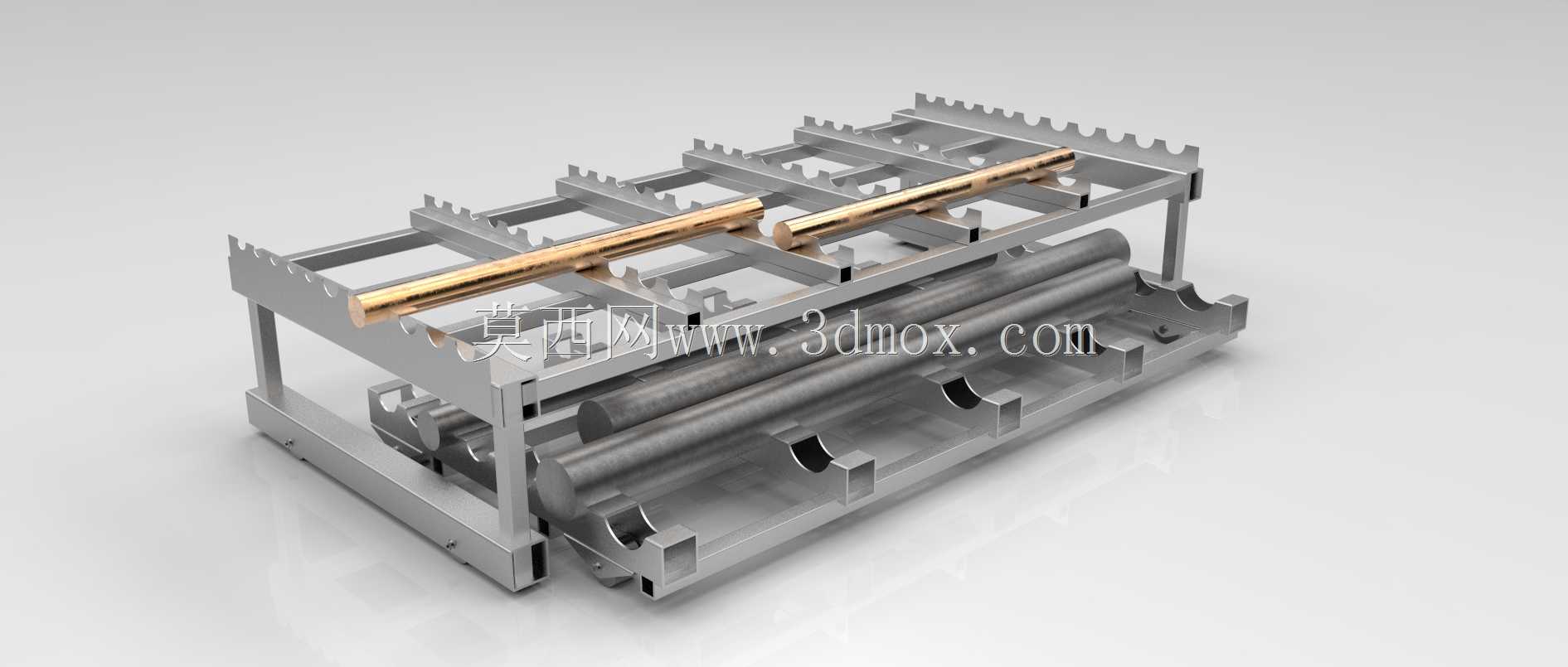

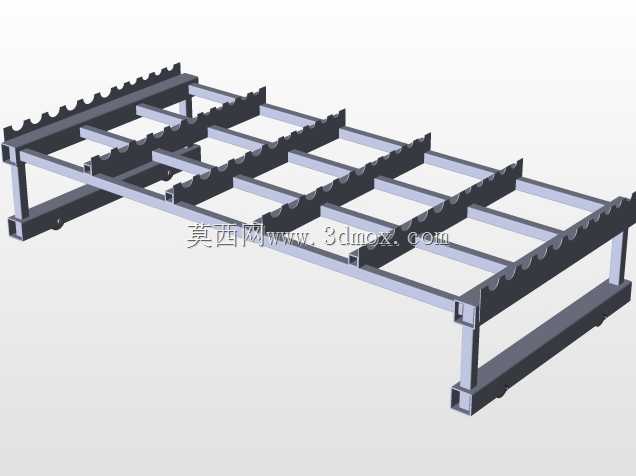

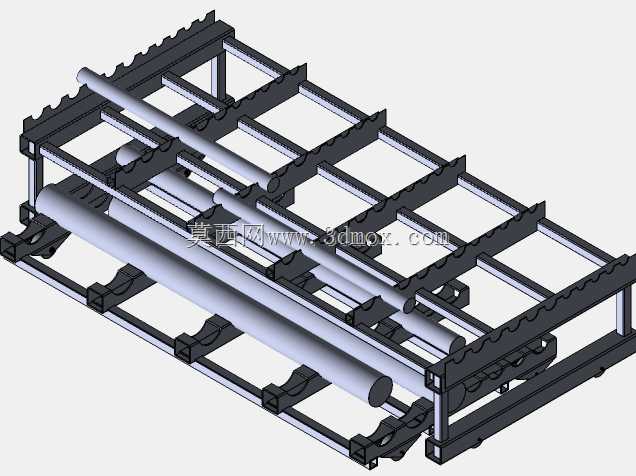

在有色金属冶炼、金属压延加工及金属材料仓储流转环节，不同规格金属铸锭的规整存放、快速盘点与便捷存取一直是车间现场管理的核心痛点之一，这款金属锭盘点架正是针对该场景开发的专用存放工装。从实际使用场景来看，该架体可同时兼容2英寸、3英寸、4英寸、6英寸四种常规直径的圆柱状金属铸锭存放，适配铜锭、铝锭、锌锭等常见有色金属铸锭的车间暂存、工序间周转及库存盘点需求，架体分层设计的卡槽结构可将每根铸锭独立限位，避免堆垛存放时的磕碰划伤、滚落风险，同时每排锭位的独立卡位设计可让仓管人员快速清点库存数量，无需反复挪动铸锭核对，大幅提升盘点效率。从设计思路层面，整个架体采用全金属框架焊接结构，设计阶段充分考量了制造工艺性，所有框架杆件均采用标准型材下料，焊接坡口统一，无复杂异形曲面加工需求，普通钣金焊接车间即可完成全工序制造，无需定制特殊工装夹具；安全系数设定为FOS3，即额定承载能力为实际满载负荷的3倍，即使满负载存放高密度金属铸锭，架体也不会出现结构变形、焊缝开裂等失效问题，长期重载使用的结构可靠性有充足冗余。架体的功能分区设计十分贴合现场使用习惯，上层设置带齿形卡位的敞开放置区，用于存放高频取用的铸锭，齿形卡槽的间距与对应规格铸锭的直径匹配，取放时无需对位调整，随手放置即可完成定位；中层与下层设置带弧形托槽的存放区，弧形托槽的曲率与对应规格铸锭的外圆完全贴合，接触面积大，可避免铸锭表面出现压痕，同时托槽的排布间距预留了叉车作业、人工吊带取料的操作空间，无论是人工用撬棍辅助取料，还是用小型叉车整排转运，都有足够的操作边界。安装与布局层面，架体底部采用平整的框架式支撑脚，无需额外打膨胀螺栓固定，放置在硬化的车间地面即可保持稳定，架体的整体外形尺寸适配标准车间通道宽度，多台架体并排摆放时可预留足够的人员通行与物料转运通道，架体顶部的横梁可作为临时的标识牌安装位，粘贴对应存放铸锭的材质、规格、批次信息，进一步提升仓储管理的规范性。不同于通用仓储货架，该架体的所有卡位、托槽结构均针对圆柱状金属铸锭的外形特征定制，不存在通用货架存放圆柱物料时的卡位不匹配、易滚落的问题，同时架体的模块化框架设计支持多单元拼接扩展，可根据车间的实际存放需求灵活调整架体的整体长度，适配不同规模的存放量需求。
