木质拼图拼板益智玩具结构设计

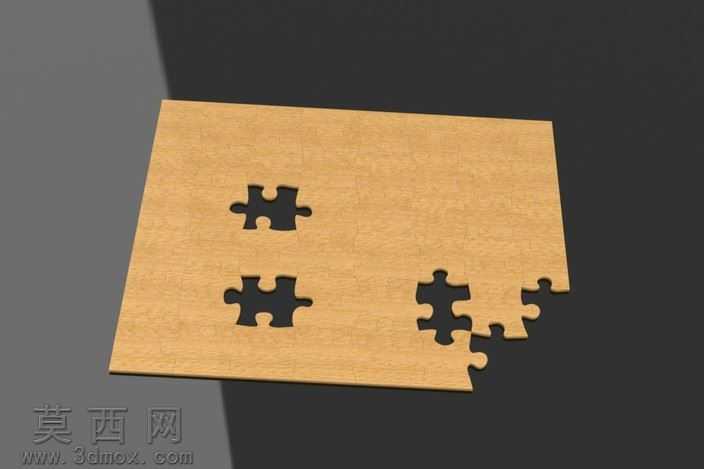

本作品为木质平面拼图类益智玩具的三维结构设计，整体采用薄板拼接的结构逻辑，依托三维建模软件完成全参数化的结构搭建，建模过程中优先保证拼块的卡扣结构公差适配，所有拼图凸块与凹槽的尺寸严格匹配3毫米厚度的板材加工特性，避免出现拼接过松易脱落、过紧无法装配的问题。建模阶段首先绘制整体板材的外轮廓基准，尺寸设定为400mm×320mm的矩形薄板，随后在基准平面上拆分独立拼块，每一个拼块的卡扣结构都采用对称式的凹凸造型，保证相邻拼块可以实现多方向的咬合固定，同时预留均匀的切割缝隙，适配激光切割加工的工艺公差。材质渲染阶段选用浅原木色的木纹材质，还原椴木层板的真实质感，表面添加轻微的哑光磨砂效果，模拟木质板材经过打磨后的细腻触感，背景采用深灰色哑光平面衬托主体，通过柔和的侧方打光突出板材的厚度感与拼块的轮廓阴影，清晰展示拼块拆分后的结构关系。设计思路上摒弃了传统固定图案拼图的复杂模式，采用无预设图案的自由拼接逻辑，使用者既可以按照基础的拼接逻辑完成整板复原，也可以自主搭配拼块组合出不同的造型，板材表面预留了充足的空白区域，支持使用者自行涂装图案、雕刻自定义内容，拓展玩具的个性化玩法。结构设计上充分考虑加工便利性，所有拼块的轮廓均为连续闭合路径，无尖锐的内角结构，适配激光切割、数控雕刻等多种薄板加工工艺，整板拆分后的48个拼块无细小易丢失的零碎部件，拼块边缘做了微小的圆角处理，避免使用过程中出现毛刺划伤的问题，兼顾了玩具的安全性与可玩性。建模过程中对每一个拼块的装配关系做了干涉检查，确保所有拼块平铺状态下可以完全填满整板区域，无重叠、无空隙，卡扣位置的咬合深度统一设定为板材厚度的三分之一，既保证拼接后的结构稳定性，又不会因为卡扣过深导致拆装困难。
