发动机缸盖钢球碗型塞液压压装设备

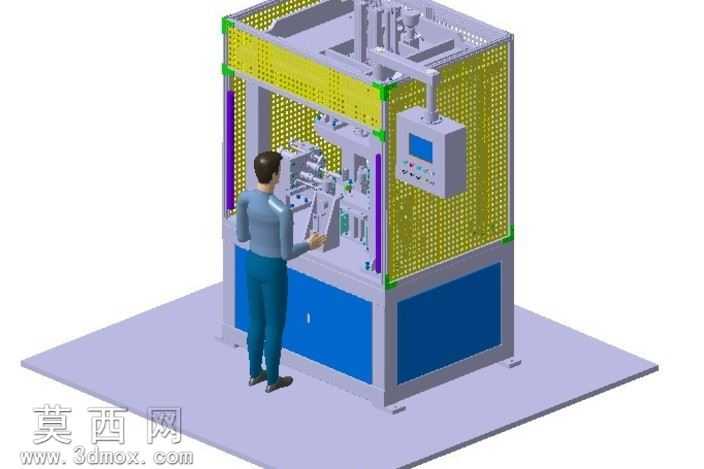

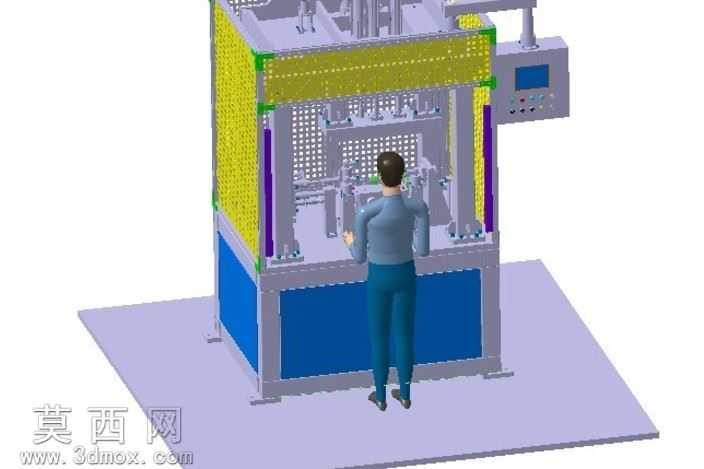

本模型为发动机缸盖钢球、碗型塞压装专用设备，采用三维参数化建模方式完成整机结构搭建，建模过程中严格遵循机械设计规范，对各功能模块进行独立装配后完成总装校验，确保各部件间无干涉、运动行程符合工艺要求。设备整体采用框架式立式结构，主体机架采用方通焊接搭建，外围配置黄色冲孔安全防护网，既保证作业区域的安全隔离，又便于观察内部压装作业状态，底部设置蓝色封闭式柜体，用于容纳液压站、电气控制元件等配套部件，保持设备外观整洁规整。设备上部为压装作业工位，配置多组液压驱动压装执行单元，可同步完成钢球与碗型塞的精准压装作业，压头位置根据发动机缸盖的安装孔位进行精准定位，保证压装深度与压装力符合工艺参数要求；侧面悬挂悬臂式操作控制箱，集成触控显示屏与操作按钮，便于操作人员近距离调整参数、触发作业指令。建模过程中对各零部件的材质进行了区分赋予，机架部分赋予金属焊接材质，防护网赋予冲孔钣金材质，操作箱面板赋予哑光塑料与玻璃材质，液压管路、电气走线均按照实际布线逻辑进行还原，渲染阶段采用工业级写实渲染参数，对设备的金属光泽、钣金质感、安全标识色彩进行精准调校，完整还原设备的真实外观与结构细节。设计思路围绕发动机缸盖装配工序的实际需求展开，针对钢球、碗型塞两类压装零件的装配特点，采用工位集成化设计，将两道压装工序整合至同一设备完成，减少工件流转环节，提升装配效率；同时配置安全光栅、防护门联锁等安全结构的预留位，满足工业现场的安全作业规范，设备底部设置可调脚杯，可根据现场地面情况调整设备水平度，保证压装作业的精度稳定性。
