机用平口虎钳结构设计三维数模

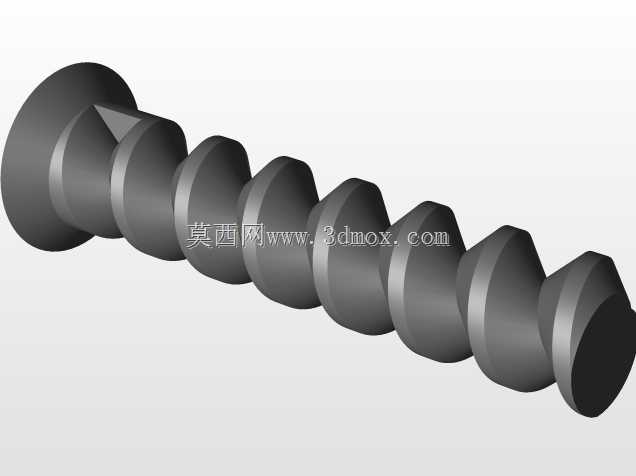

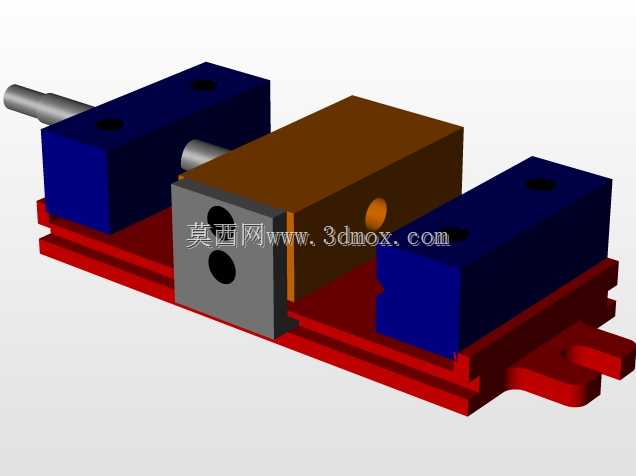

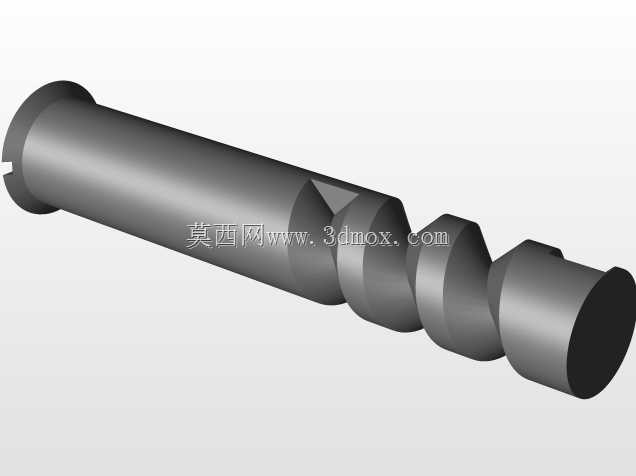

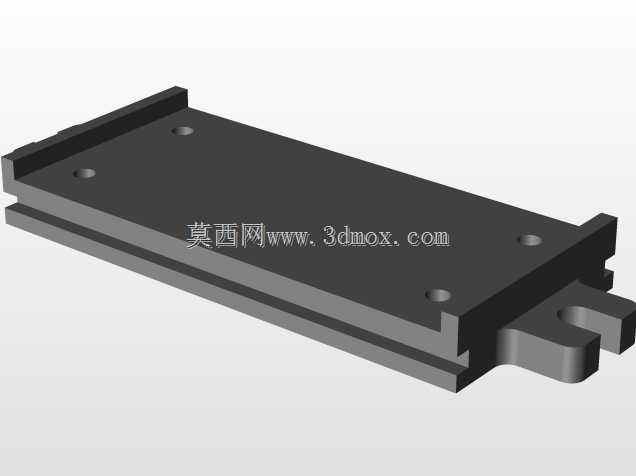

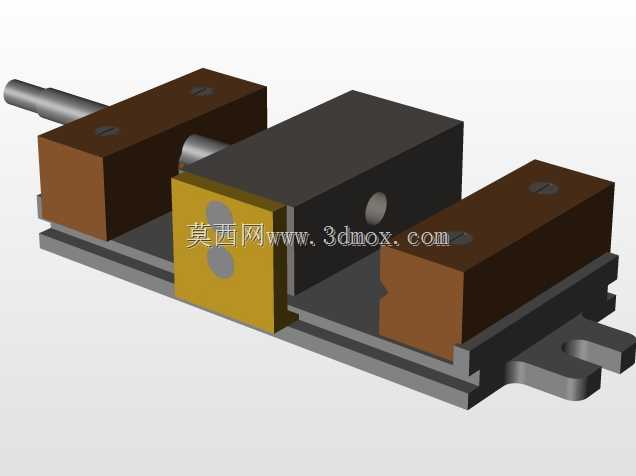

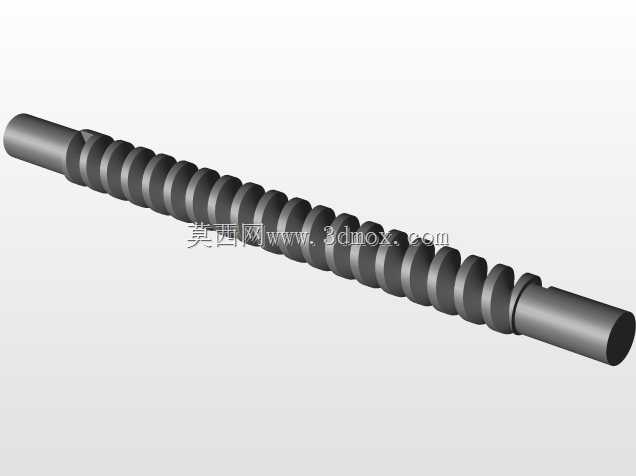

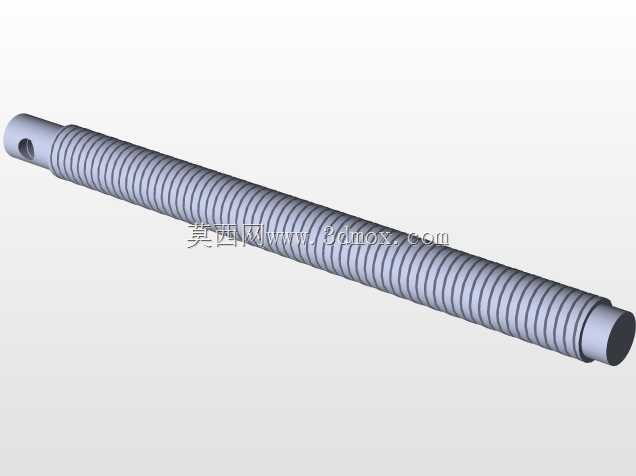

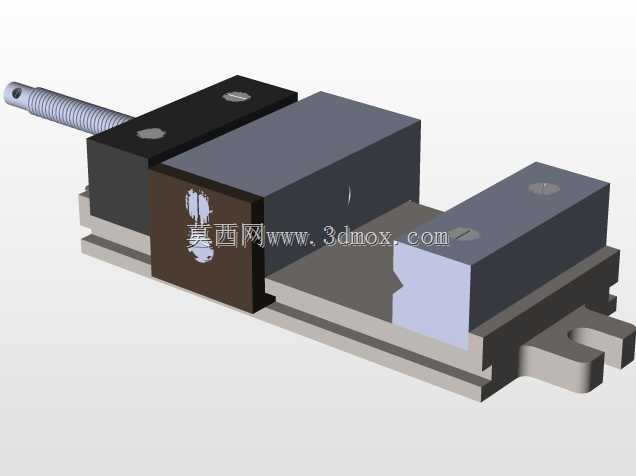

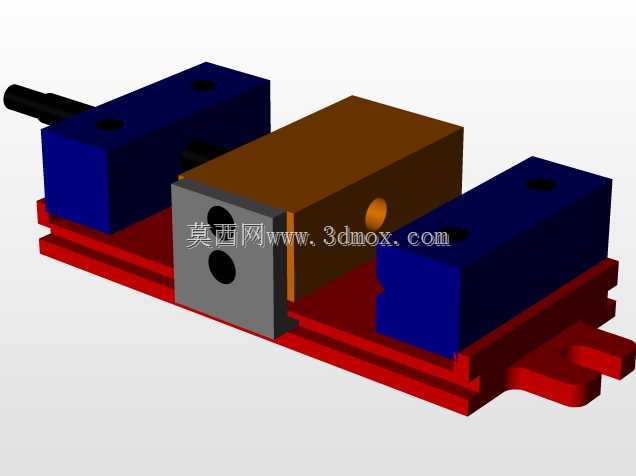

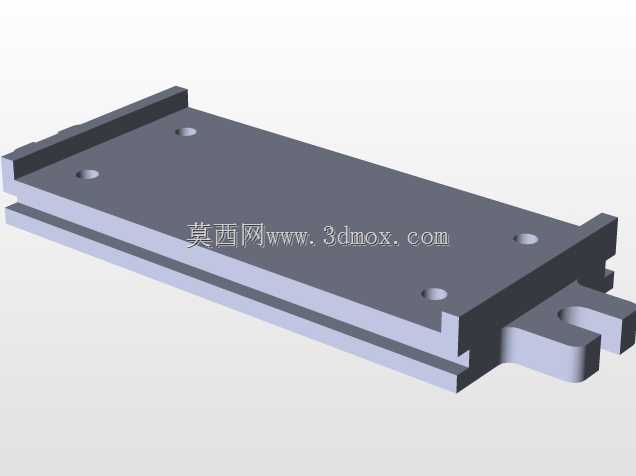

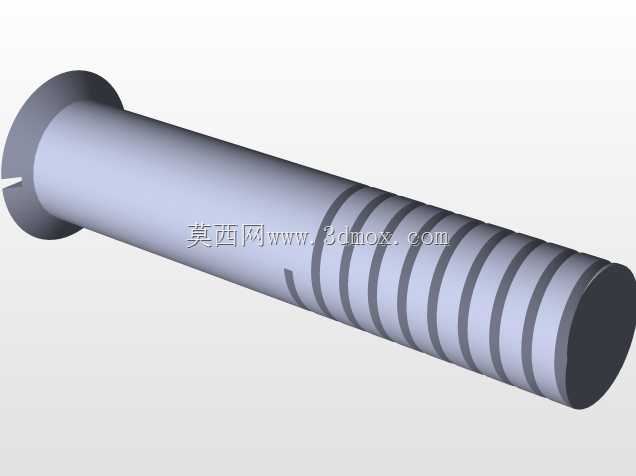

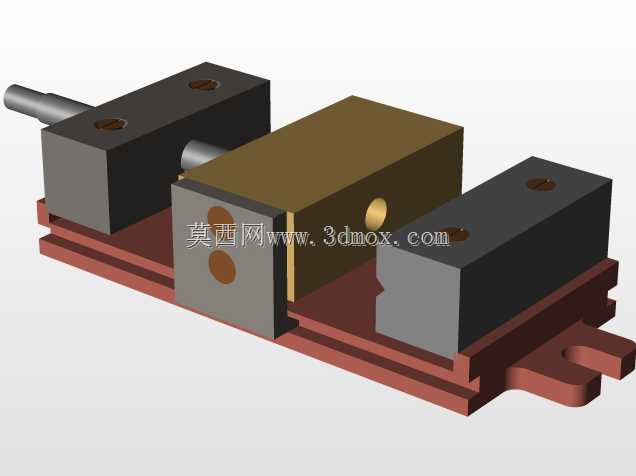

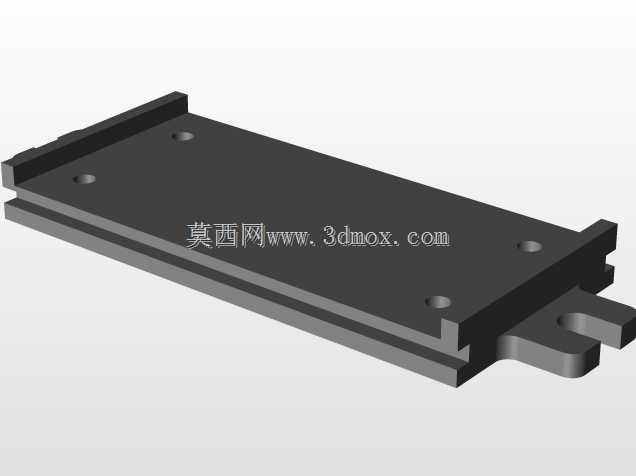

这款虎钳是面向机加工工位设计的通用夹紧工装，日常在铣床、钻床、磨床的工位上都能见到它的身影，也可适配钳工划线、工件修配的作业场景，核心作用是在加工作业过程中牢牢固定待加工工件，避免工件受切削力、打磨力作用出现位移，保证加工尺寸的一致性与作业安全性。从功能结构来看，它通过旋转侧方的丝杆手柄带动活动钳身沿底座导轨做直线往复运动，配合固定钳身形成可调节的夹持空间，钳口部位做了防滑咬合结构设计，加持硬度较高的金属工件时也不会出现打滑偏移，钳身开合行程覆盖常规小型零件的夹持需求，可满足绝大多数中小尺寸机械零件的装夹要求。设计过程中优先考虑了工装的刚性与装夹稳定性，固定钳身与底座采用一体化的结构布局，活动钳身与导轨的配合面预留了合理的间隙公差，既保证滑动过程顺畅无卡滞，又能避免配合间隙过大导致装夹时钳身上翘，影响装夹精度。丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，无需额外增加锁止结构就能维持稳定的加持力。安装边界方面，底座预留了标准的T型槽安装位，可直接通过T型螺栓固定在机床工作台上，安装孔位的间距匹配常规中小型机床的工作台槽距，无需额外制作过渡转接板就能完成装夹固定，整体外形尺寸紧凑，不会占用过多工作台面空间，在小型加工工位上也能灵活布置。钳身的受力部位做了加厚处理，在承受较大夹紧力时不会出现结构形变，长期使用也能维持钳口的平行度精度，活动钳身与丝杆的连接部位做了防脱限位设计，开合到最大行程时也不会出现钳身脱落的情况，日常使用过程中无需频繁拆解维护，仅需定期在丝杆与导轨配合面加注润滑脂就能维持顺畅的操作手感。针对不同的加工场景，这款虎钳的钳口支持更换，可根据工件的外形选配软钳口、V型钳口等不同配件，加持异形工件、圆柱形工件时也能获得足够的接触面积，避免装夹夹伤工件表面或者出现加持不稳的问题。
