V型六缸汽车动力总成结构展示

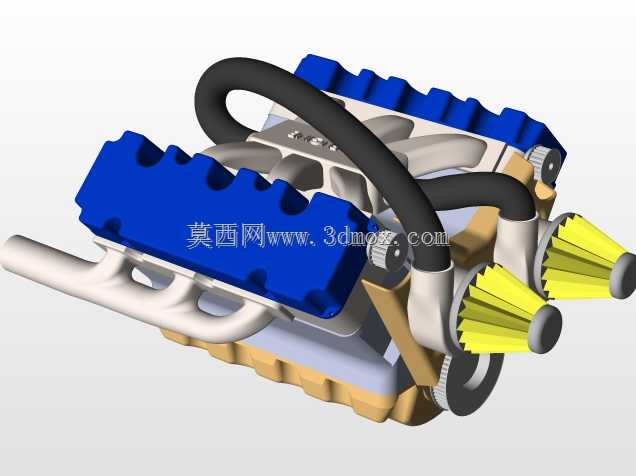

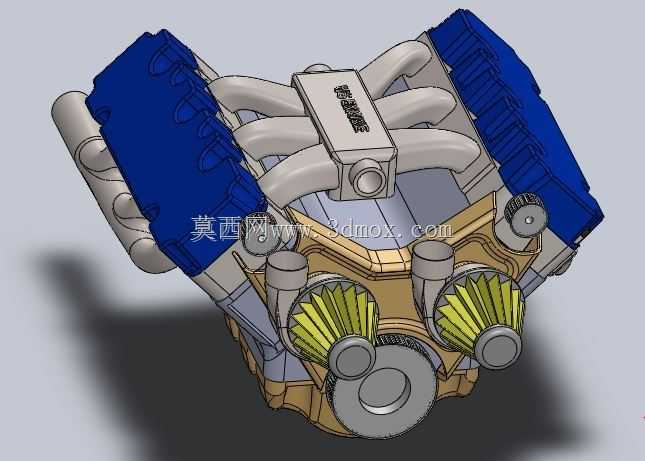

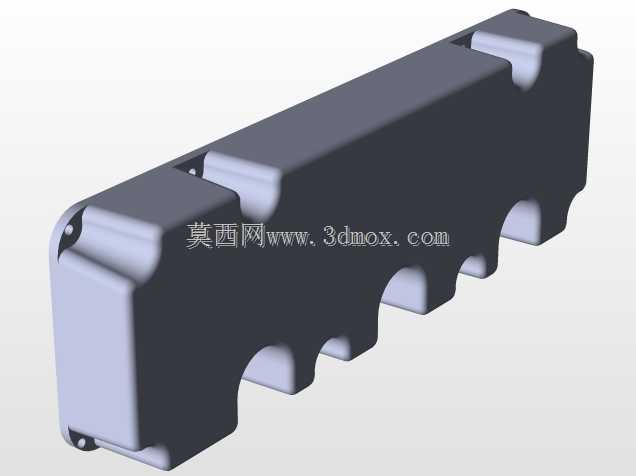

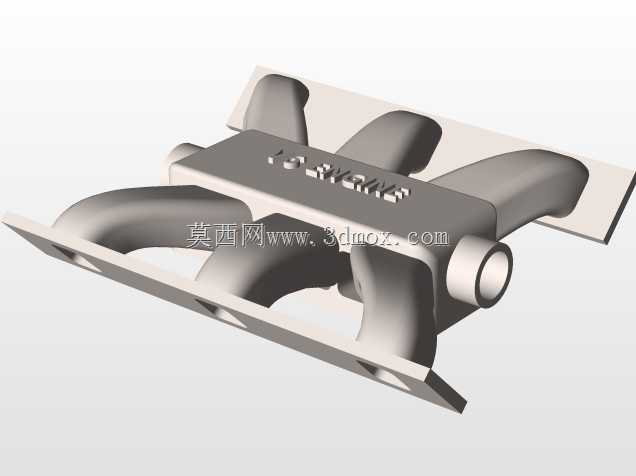

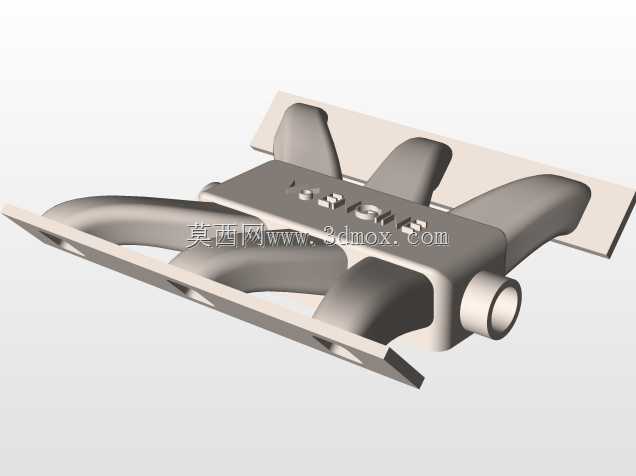

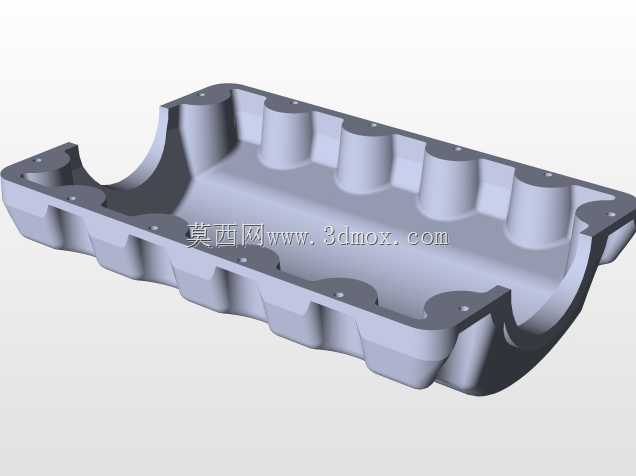

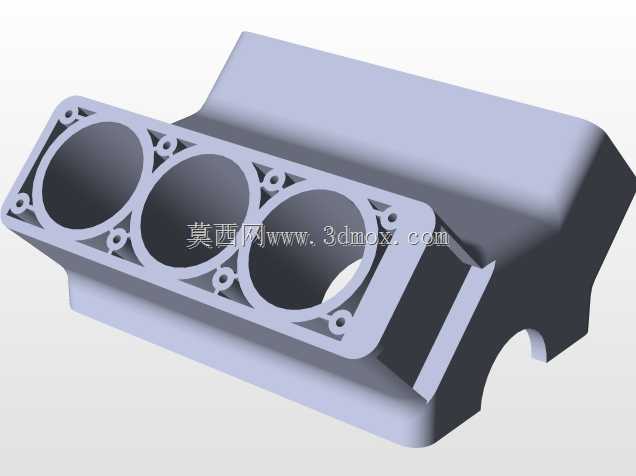

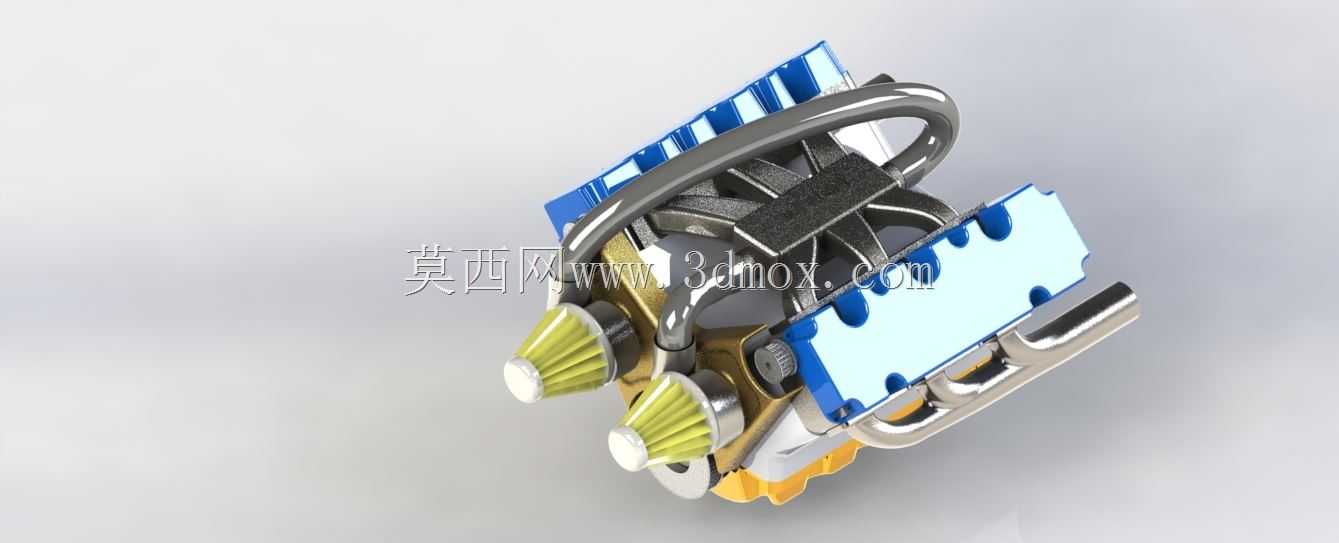

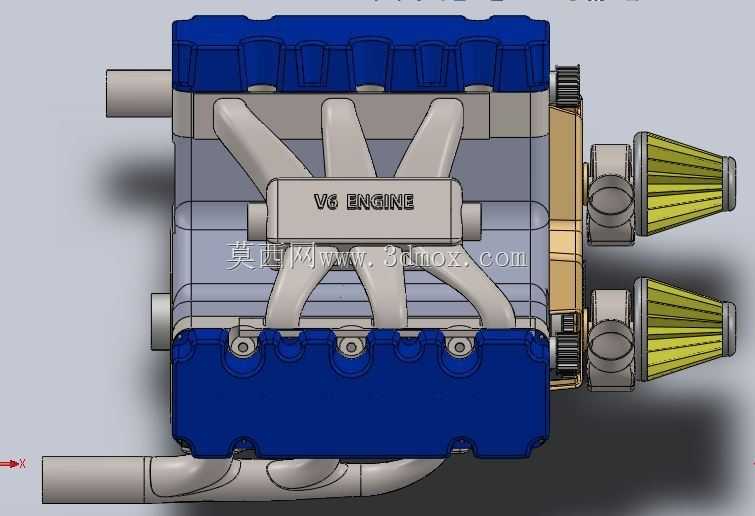

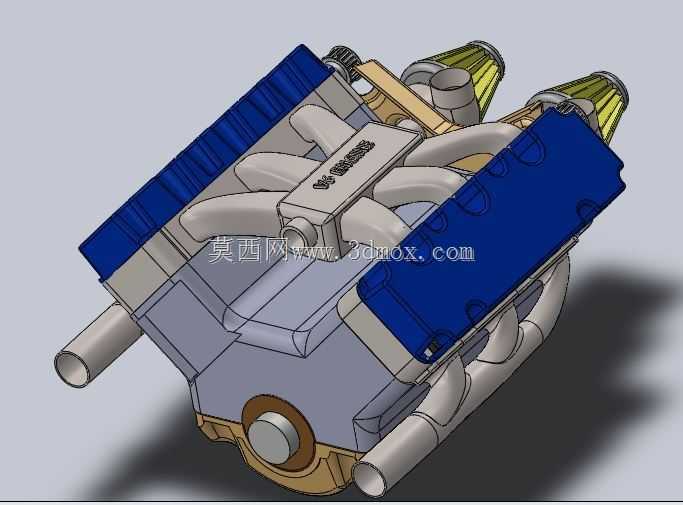

该V6动力装置广泛适配乘用轿车、高性能跑车、中大型SUV以及轻型商用车辆的动力输出场景，作为车辆的核心动力源，其通过缸内燃油与空气的混合燃烧将化学能转化为曲轴旋转的机械能，为车辆行驶、车载附属设备运转提供持续稳定的动力输出，相比直列四缸机型拥有更平顺的运转质感与更充沛的扭矩储备，相比V8机型则具备更紧凑的布局空间与更优的燃油经济性表现。整体采用V型60度夹角的缸体布局，两侧各布置三个气缸，这种布局能够有效缩短发动机的轴向长度，降低动力总成的整体重心，优化车辆前舱的配重平衡，提升车辆行驶的操控稳定性。两侧缸盖上方设计有蓝色装饰防护盖板，既可以隔绝缸盖工作时传递的部分噪音，也能对缸盖上的气门机构、点火组件形成防护，避免舱内灰尘、水渍侵入部件缝隙。两侧缸体外侧连接有弧形进气歧管结构，可将稳压后的空气均匀分配到各个气缸的进气道内，保证各缸进气量的一致性，维持空燃比的稳定输出；歧管旁侧布置的黑色管路为曲轴箱通风管路与真空助力管路，可实现曲轴箱窜气的闭环回收，同时为车辆制动系统提供稳定的真空助力源。动力输出端两侧布置的黄色扇叶结构为涡轮增压器的压气机叶轮组件，通过发动机排出的废气驱动涡轮高速旋转，同轴带动压气机压缩进入气缸的空气，提升气缸的进气充量，在不增加发动机排量的前提下大幅提升动力输出扭矩，满足车辆急加速、高负载工况下的动力需求。下部浅金色结构为发动机油底壳组件，用于储存润滑系统的机油，同时为机油泵、机油液位传感器提供安装接口，其造型充分避让了前副车架、转向拉杆的安装空间，保证动力总成在整车装配时不会与周边底盘部件发生运动干涉。设计过程中针对进气歧管的流道走向做了多轮仿真优化，虽当前结构存在少量装配偏差，但整体流道截面的渐变设计能够有效降低进气阻力，提升各缸进气的均匀性；整机的安装悬置点位布置在缸体两侧的加强筋位置，可将发动机工作时产生的振动通过悬置软垫过滤后传递到车身，降低车内的振动与噪音传递；整机的外部轮廓尺寸充分适配主流横置前驱、纵置后驱车型的前舱安装边界，进排气接口、冷却管路接口、电气接插件的位置均预留了足够的装配操作空间，方便整车生产线上的装配作业以及后期售后的维护检修。
