六缸径向气动动力装置结构设计

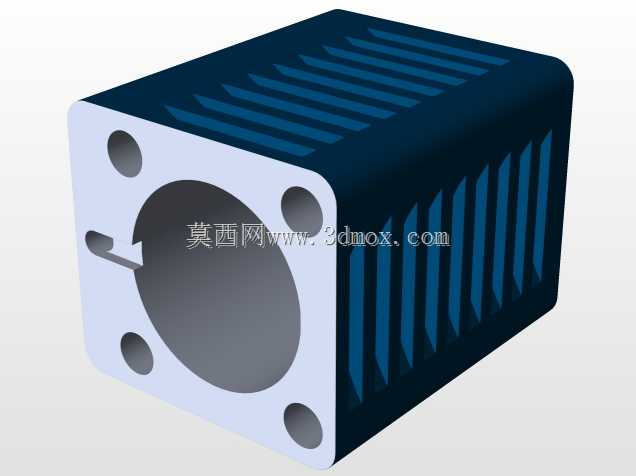

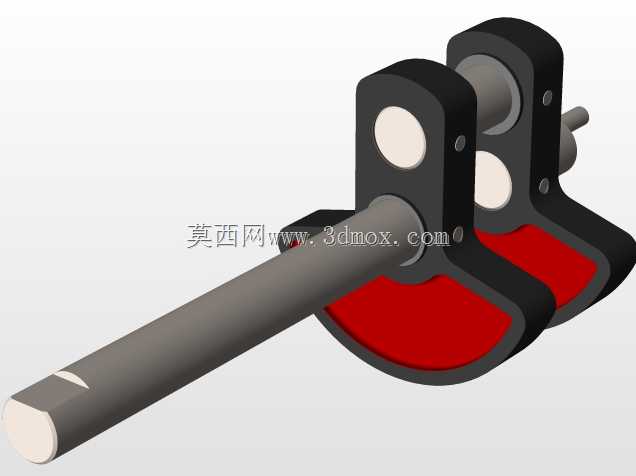

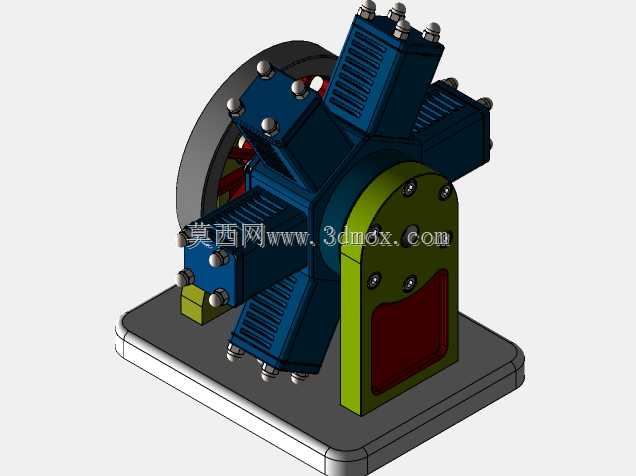

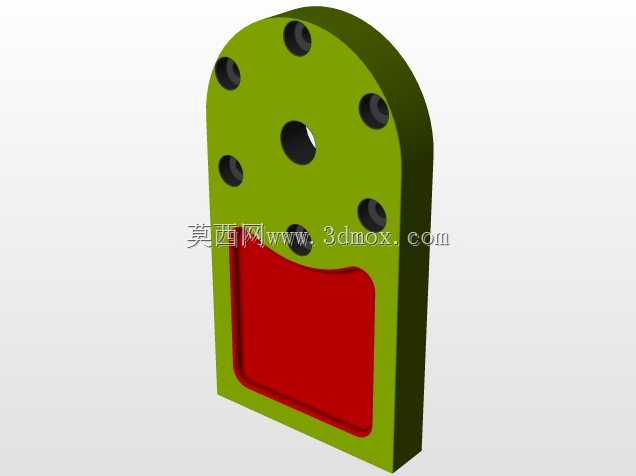

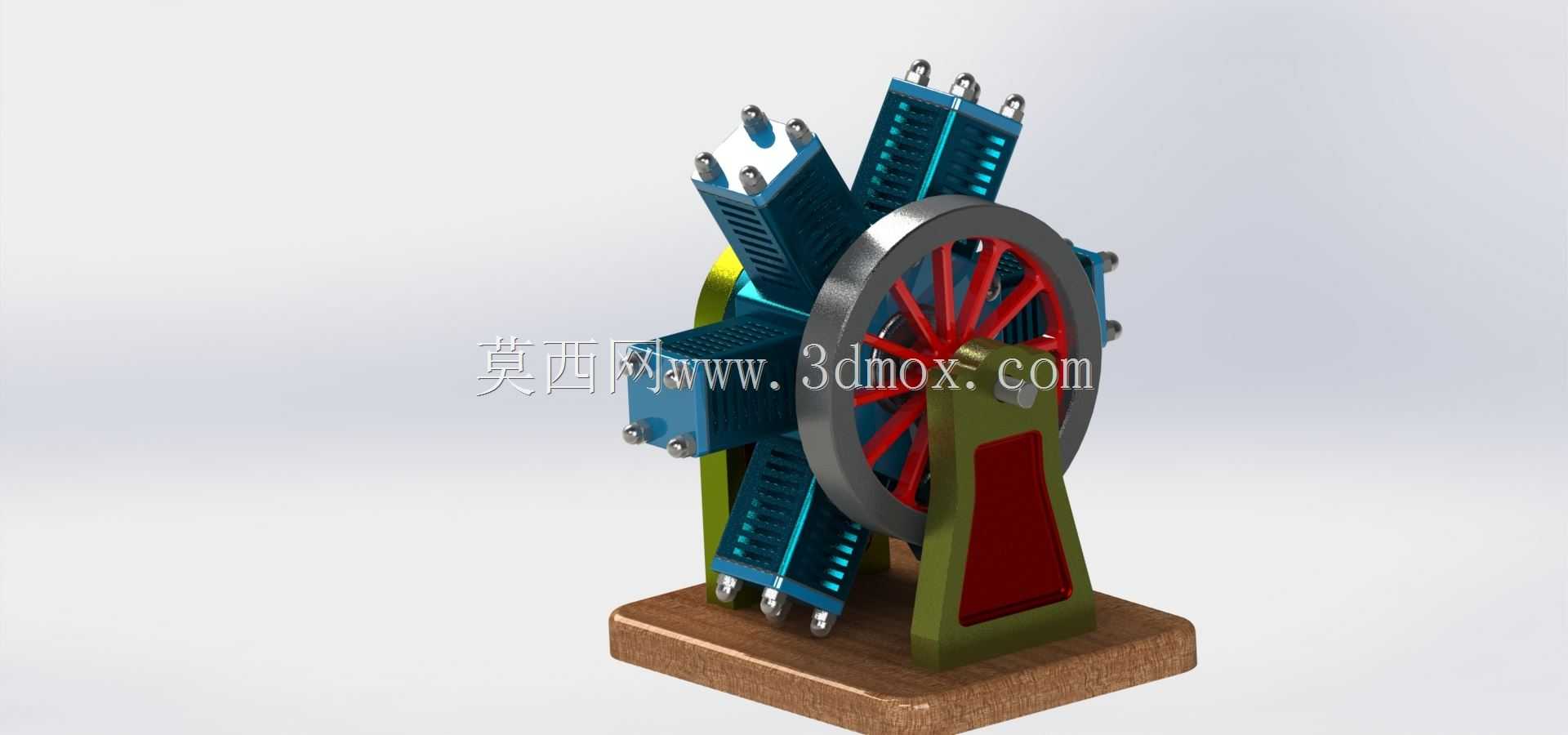

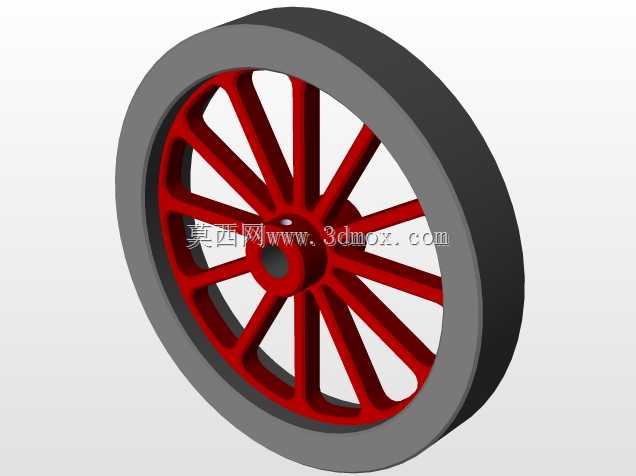

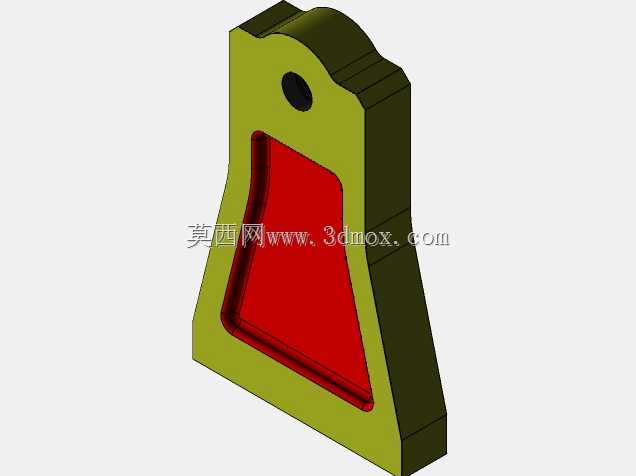

这款六缸径向排布的气动动力装置，核心应用场景覆盖早期轻型航空动力原理教学演示、小型气动驱动实验平台搭建以及机械原理科普教具制作领域，能够直观展现径向动力结构的运行逻辑，为机械专业学习者、小型气动设备研发人员提供具象的结构参考。在实际用途层面，该装置依托压缩空气作为动力输入源，可通过六个气缸沿圆周方向的均匀排布，将活塞的往复直线运动转化为曲轴的旋转运动，输出平稳扭矩，既可以作为教学场景中讲解曲柄连杆机构运动原理的演示载体，也能为小型径向气动设备的原型开发提供结构验证基础，帮助研发人员快速验证径向动力布局的动力传递效率与运行稳定性。从产品功能特性来看，六个气缸围绕中心曲轴呈放射状均匀分布，这种排布方式能够让各气缸的做功行程沿圆周方向依次错开，大幅降低动力输出的脉动幅度，相比直列排布的同缸数气动装置，径向结构的整体重心更靠近输出轴中心，运行时的振动幅度更小，同时紧凑的圆周排布也能有效压缩装置的轴向占用空间，适配对轴向安装尺寸有严格限制的应用场景。在设计思路上，该装置以径向发动机的经典结构为基础，针对气动驱动的特性做了适配简化，所有气缸的轴线均指向中心曲轴的回转中心，保证活塞连杆组件的运动轨迹完全共面，降低运动过程中的侧向分力，减少部件磨损；支撑结构采用立式底座加中心支架的组合形式，底座为平整的方形安装面，能够通过螺栓直接固定在实验台或安装基座上，中心支架承担飞轮与曲轴的支撑载荷，保证曲轴回转过程中的同轴度，避免运行过程中出现卡滞；飞轮设置在动力输出侧，依靠自身转动惯量平衡各缸做功间隔的转速波动，让动力输出更加平顺。从外形尺寸与安装边界来看，该装置整体为立式放射状结构，底座为方形支撑结构，安装时需预留覆盖底座范围的平整安装面，圆周方向需预留足够空间避让六个向外延伸的气缸组件，避免气缸与周边安装结构发生干涉；轴向方向从底座底面到飞轮外侧的尺寸紧凑，适配小空间的安装需求，动力输出端位于飞轮侧，可直接连接负载或传动组件，无需额外加装复杂的换向传动结构。装置的各部件连接均采用标准化的紧固件设计，气缸与中心曲轴箱的连接位置、连杆与活塞及曲轴的铰接位置都预留了合理的装配间隙，既保证运动部件的灵活运转，也方便后期的拆解维护与部件更换，能够满足教学演示场景下频繁拆装观察内部结构的使用需求。
