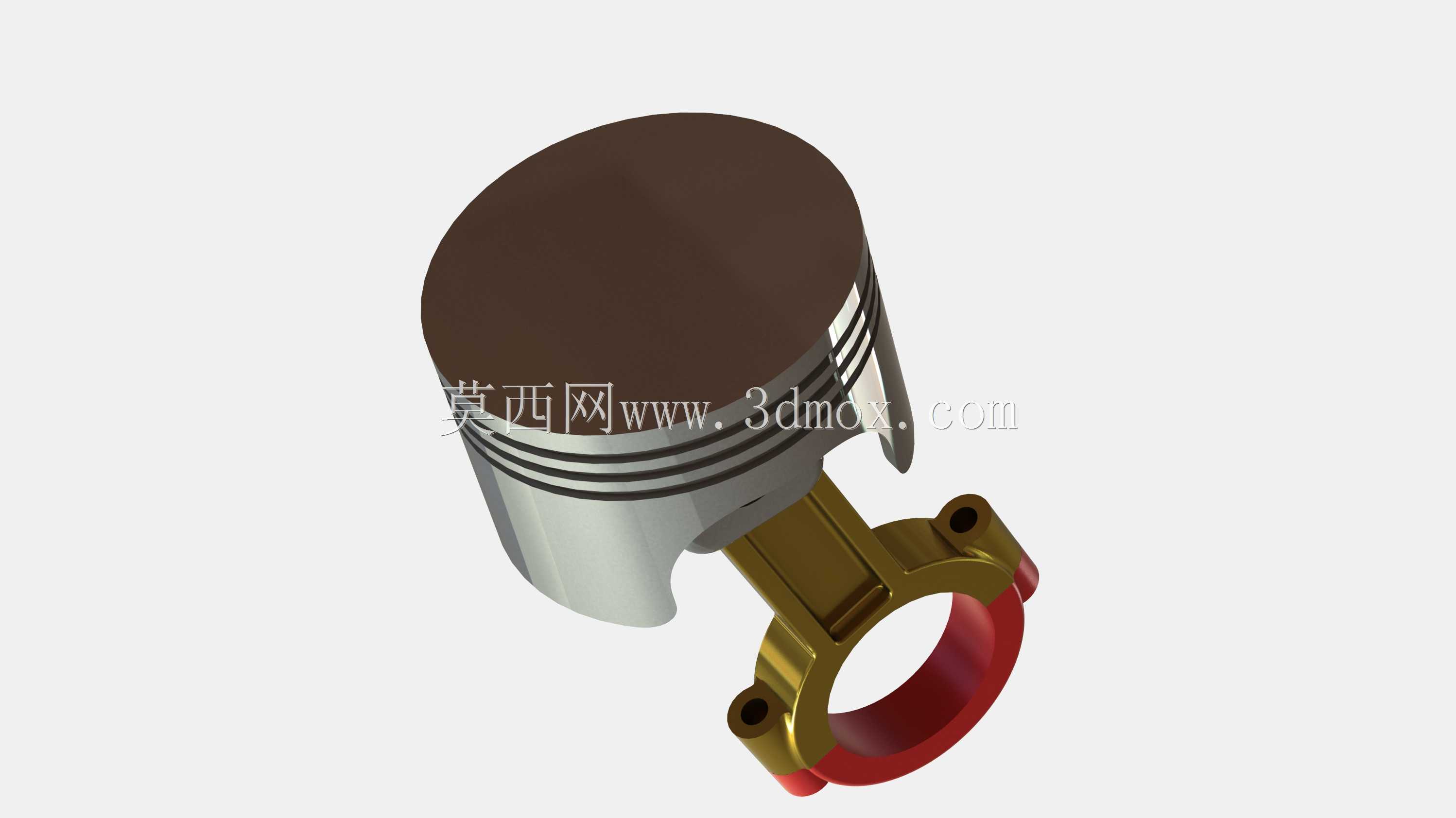

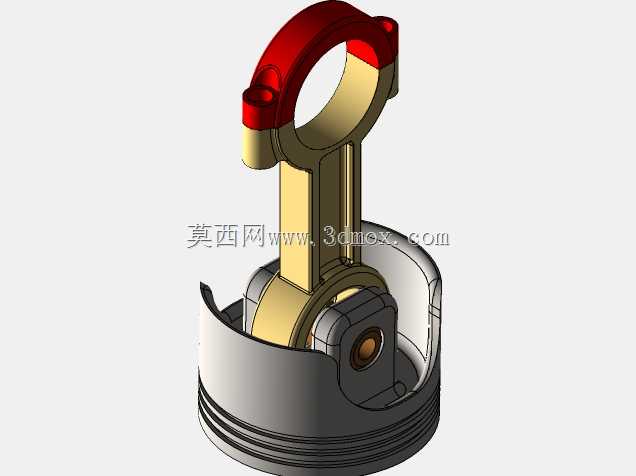

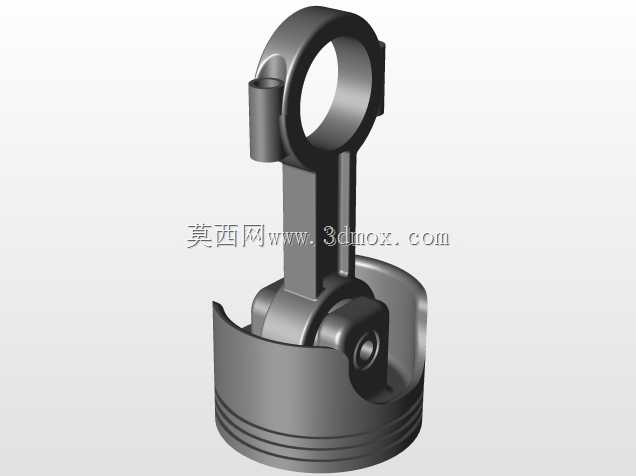

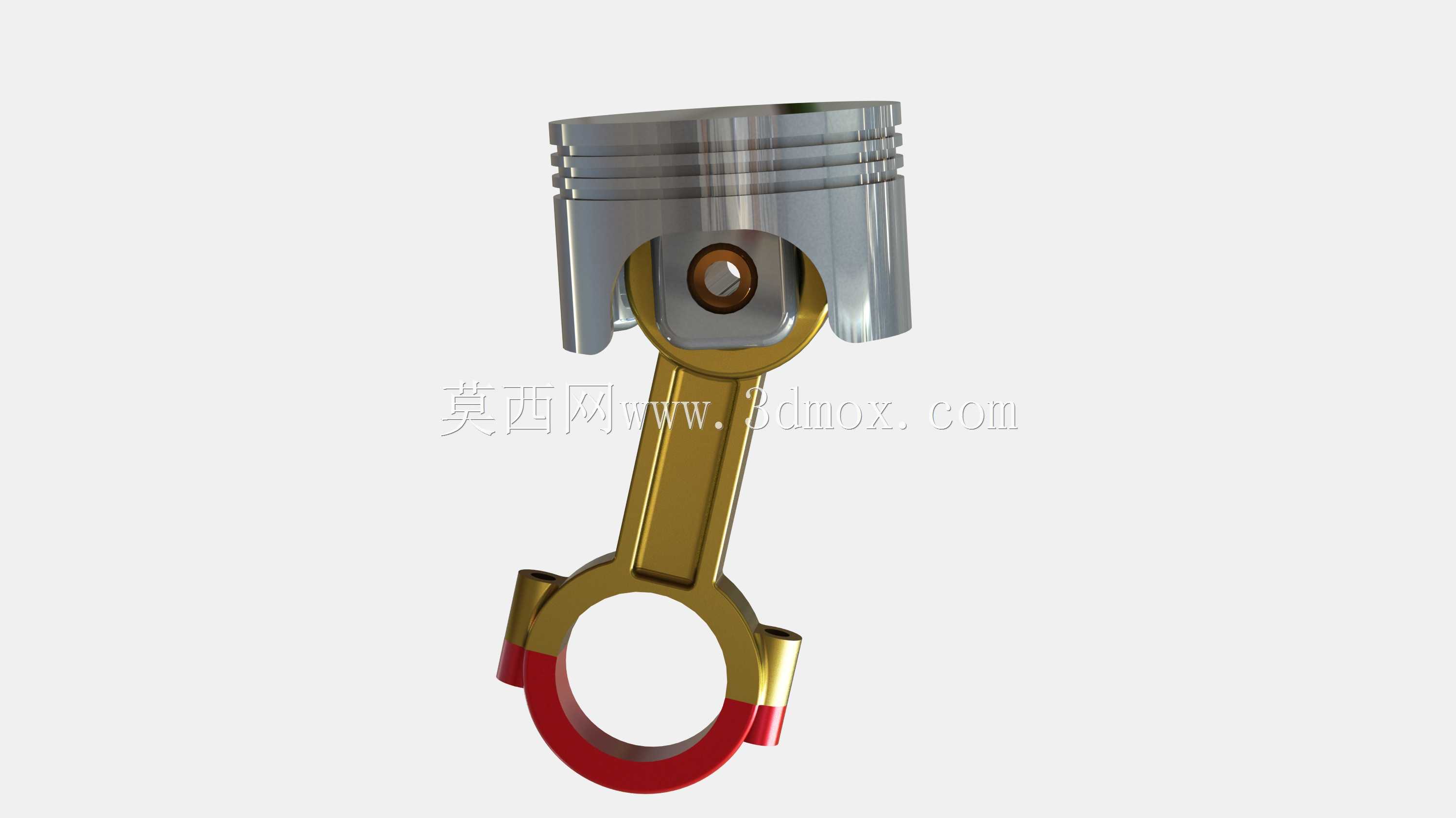

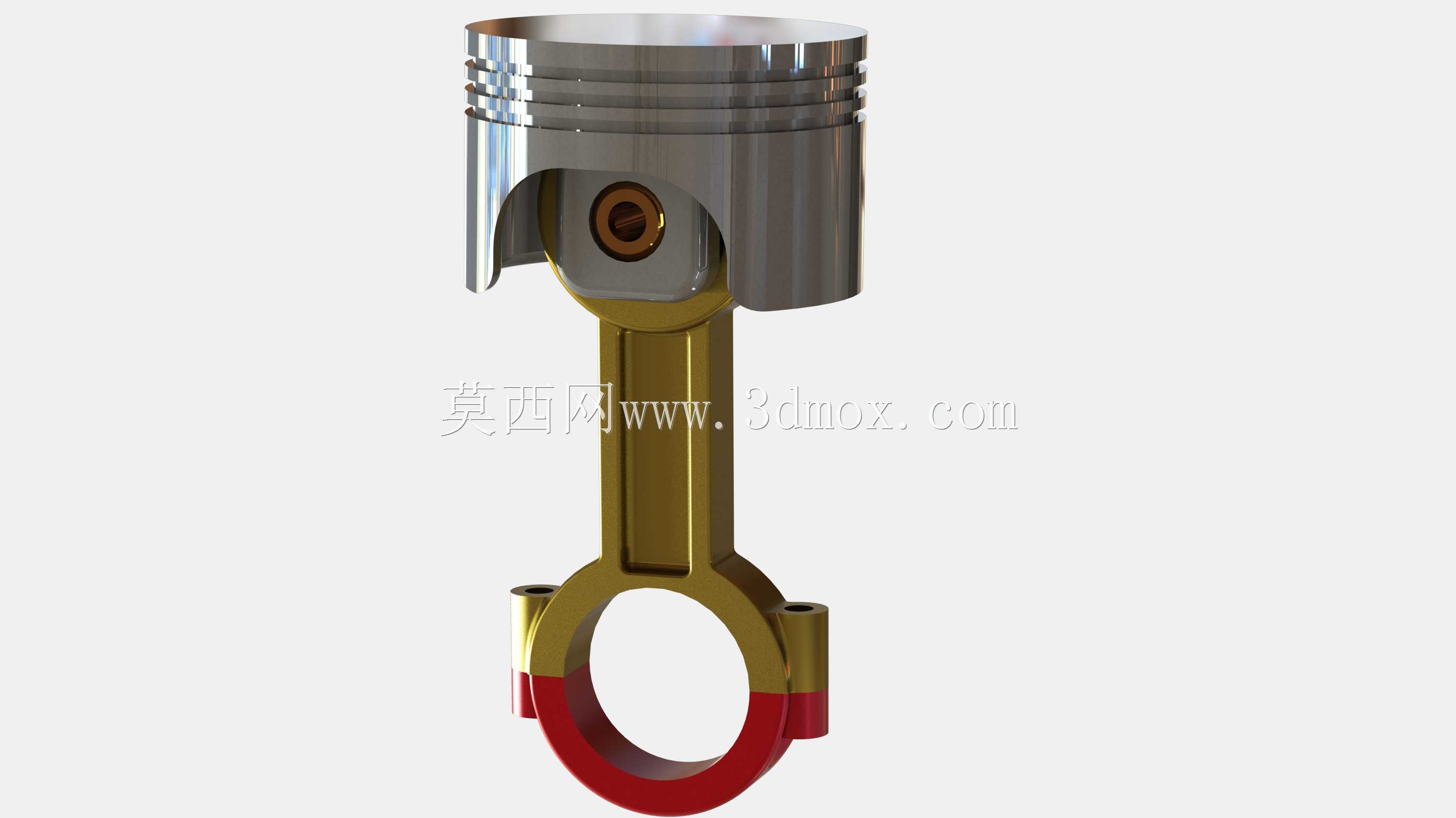

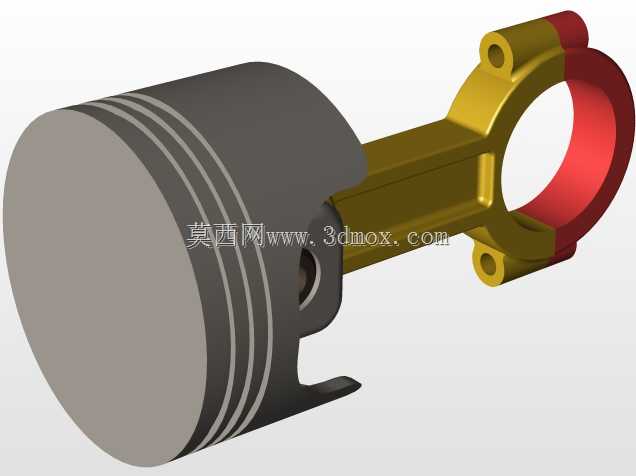

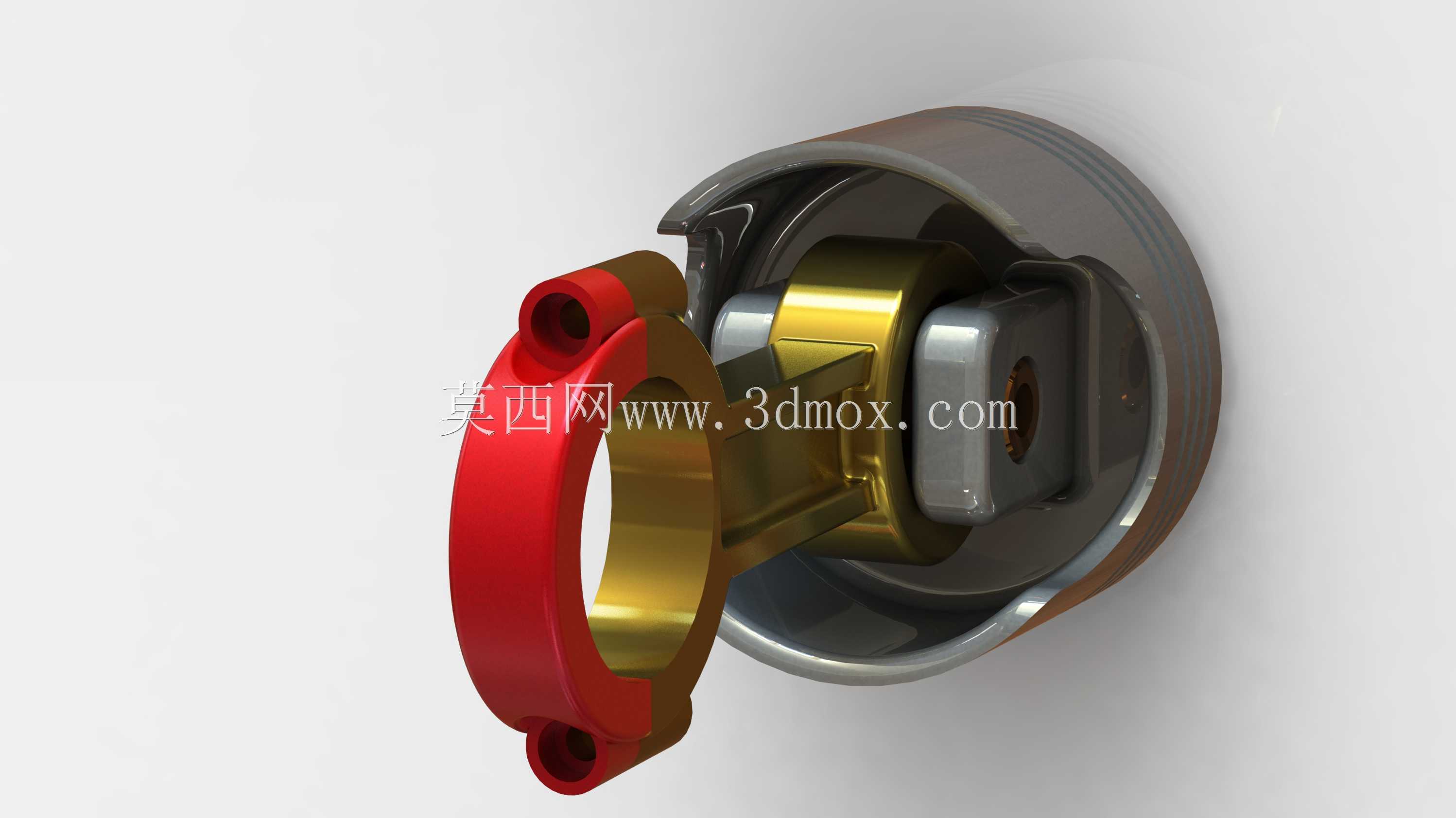

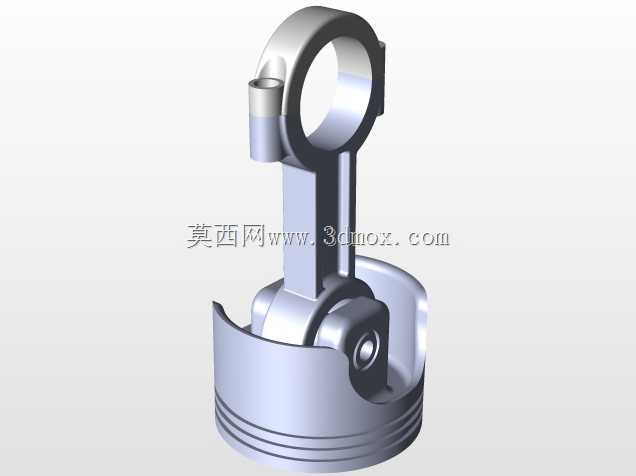

V6发动机活塞连杆组件结构设计展示

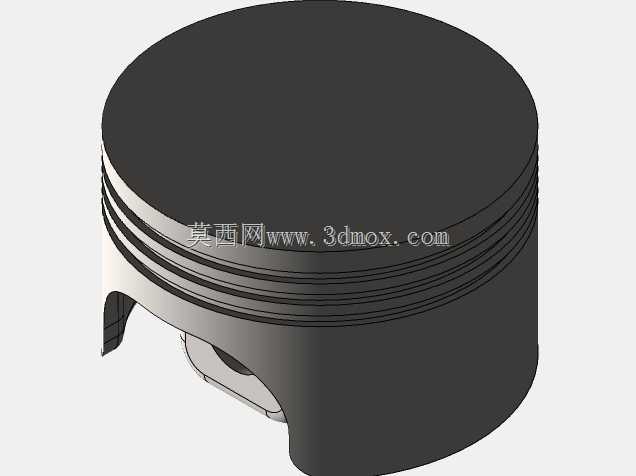

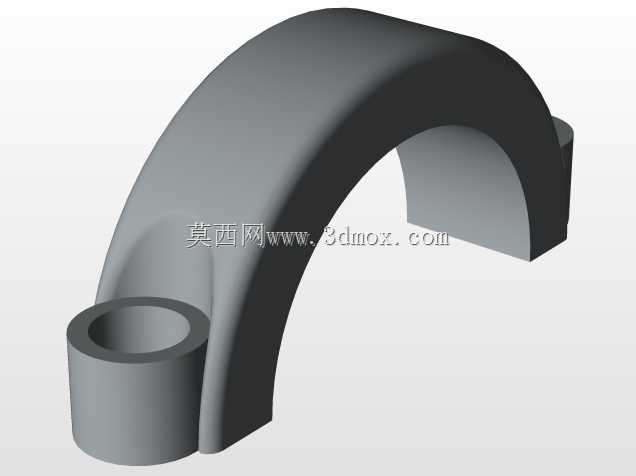

这套活塞连杆组件是V型六缸内燃机的核心运动部件，主要应用于乘用车辆、轻型商用车辆的V6动力单元中，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键职能，是发动机动力输出路径上不可或缺的核心组成部分。在实际运行场景中，活塞顶部直接承接燃烧室点火后产生的高温高压燃气推力，通过活塞销将力传递给连杆，再由连杆将活塞的往复直线运动转化为曲轴的旋转运动，最终为整车提供驱动动力，其结构设计合理性直接决定了发动机的动力输出效率、运转平顺性与整机使用寿命。从功能特性来看，活塞头部设置有多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧引发积碳与排放超标问题；活塞裙部采用型线优化设计，可在高温工作状态下适配气缸壁的配合间隙，兼顾导向作用与摩擦损耗控制，避免冷态敲缸与热态拉缸的故障风险。连杆部分采用分体式大端设计，通过连杆螺栓与连杆盖紧固，可精准贴合曲轴连杆轴颈，杆身采用变截面工字结构，在保证足够结构强度与抗疲劳性能的前提下，尽可能降低往复运动质量，减少发动机运转过程中的惯性载荷，提升高转速工况下的运转稳定性。设计过程中充分考虑了组件的安装边界与配合公差，活塞销采用全浮式配合设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，保证磨损均匀；连杆大端与曲轴轴颈的配合尺寸、活塞与气缸壁的配合间隙均经过严谨匹配，既满足装配时的工艺可行性，也适配发动机工作时的热膨胀变形量，确保全工况下的运行可靠性。组件外形充分考虑了V型发动机的气缸夹角布置特性，连杆的摆动角度、活塞的顶面造型均匹配对应燃烧室的结构设计，可适配不同排量的V6发动机缸体结构，在保证结构强度的前提下实现轻量化设计，有效降低发动机整体往复运动惯量，提升动力响应速度。
