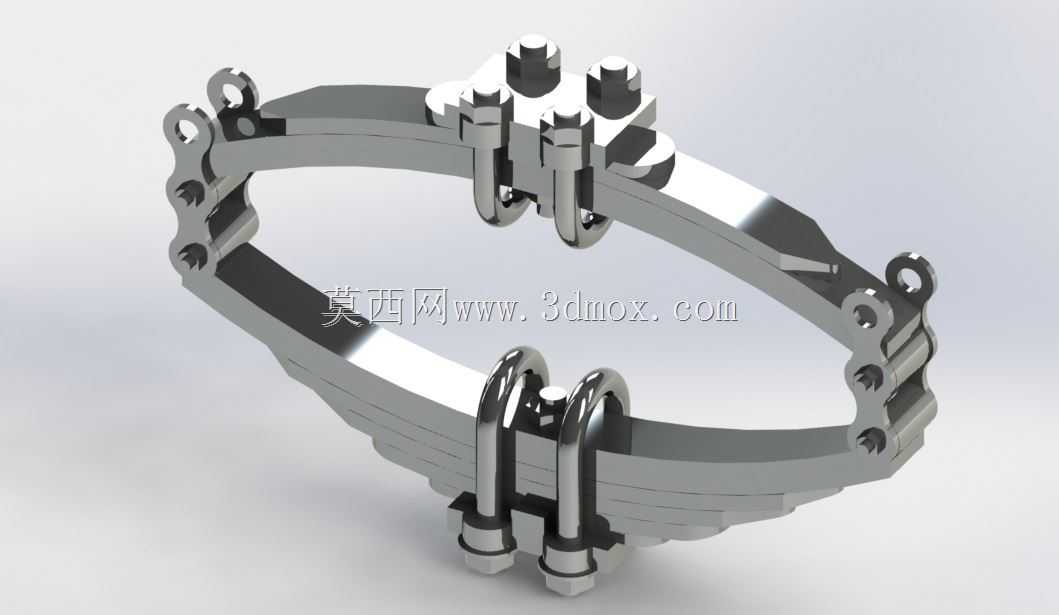

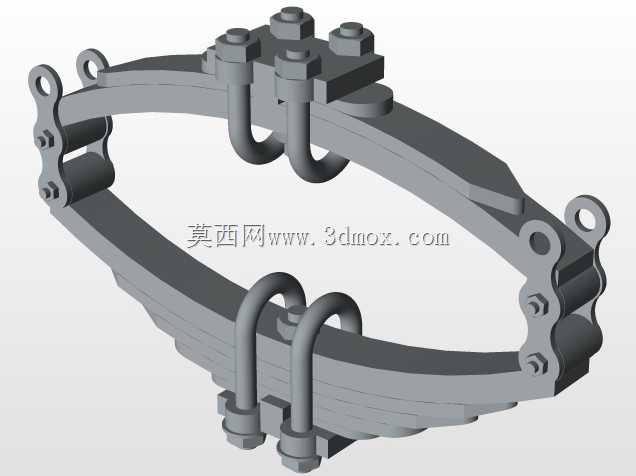

商用车悬架用叠片式钢板弹簧结构

这款叠片式钢板弹簧主要应用于商用车、载重货车以及部分非承载式车身的越野车辆悬架系统中，是车辆底盘承载与减震环节的核心弹性部件。在车辆实际行驶过程中，它承担着多重核心作用：首先是传递车架与车桥之间的各向作用力与力矩，将车轮受到的路面冲击进行缓冲过滤，避免刚性冲击直接传递至车架与货厢，保障行驶过程中驾乘的平稳性，同时减少颠簸对车载货物的损伤；其次是在车辆载重变化、过弯、经过起伏路面时，通过自身的弹性变形适配车轮跳动行程，约束车轮的运动轨迹，保障轮胎与地面的有效贴合，提升车辆行驶的抓地力与操控稳定性。

从功能特性来看，该结构采用多片不等长合金弹簧钢叠合组装的形式，相比单片式弹性元件拥有更高的承载上限，能够适配不同载重等级的车型需求，叠片之间的微小摩擦还可以额外提供阻尼效果，辅助减震系统衰减路面带来的振动。两端的卷耳结构用于铰接安装在车架的吊耳支架上，中部的U型螺栓紧固结构用于将弹簧总成与车桥刚性固定，保证力的传递路径稳定可靠，端部的限位与连接结构可以避免弹簧在大变形工况下出现片间错位、总成脱出的问题。

在设计思路上，该结构遵循等强度梁的设计逻辑，各片弹簧的长度、曲率半径经过匹配设计，在自由状态下各片存在初始预紧应力，让总成在承受载荷时各片能够均匀受力，避免单片应力集中导致的断裂失效，同时兼顾了承载能力与自身重量的平衡，在满足强度要求的前提下尽可能减少材料用量，降低簧下质量，提升悬架的响应速度。

安装边界方面，该弹簧总成的两端卷耳同轴度、中部安装位的孔位间距均适配常规商用车的悬架安装尺寸，安装时无需对车架、车桥的原有安装位进行改动，可直接替换同规格的原厂钢板弹簧总成；叠片组合后的总厚度、总成弧高匹配对应车型的设计静挠度，能够保证车辆在额定载重下拥有合适的车身高度，不会出现悬架过度压缩或者过硬的问题，适配常规铺装路面、非铺装碎石路面等多种行驶场景的使用需求。
