商用车带轴与制动鼓集成式钢板弹簧结构

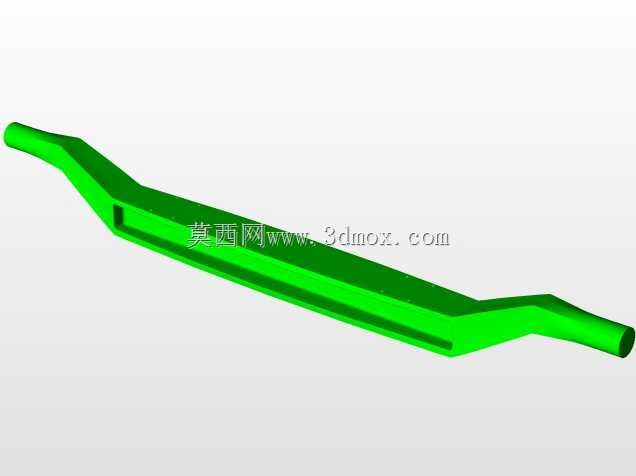

该结构是商用车底盘悬架系统的核心承载部件，主要应用于轻中型货运商用车、城郊客运中巴等商用车辆的非独立悬架布局中，承担着车身与车桥之间的载荷传递、路面冲击缓冲、行驶姿态约束以及制动系统承载的多重作用，是商用车辆保障重载行驶稳定性与制动安全性的关键总成部件。在实际车辆运行场景中，该总成直接连接车架纵梁与驱动/转向车轴，当车辆行驶在非铺装颠簸路面、过减速带或是承载额定满载货物时，叠层布置的钢板弹簧叶片会通过层间的微小滑动与自身弹性形变，吸收路面传递来的垂直方向冲击能量，避免刚性冲击直接传递至车架与货厢，既能够提升驾乘人员的乘坐舒适度，也能减少车载货物因颠簸产生的磕碰损坏，同时还可降低车架长期受交变载荷产生的金属疲劳风险。该总成将车轴安装座、制动鼓连接接口与钢板弹簧本体做了集成化设计，省去了传统分体式结构中多余的连接转接件，既减少了装配环节的对位工作量，也降低了多个连接点长期使用后出现松动移位的故障概率。制动鼓直接集成在弹簧端部的轴位上，制动时产生的巨大制动力矩可直接通过弹簧本体传递至车架，无需额外设置制动力传递拉杆，大幅简化了底盘周边的管路与杆件布局，给底盘其他部件的布置留出了更多空间。设计过程中，首先根据目标车型的额定满载轴荷、空载偏频要求确定了钢板弹簧的叶片数量、单片厚度与叶片弧高参数，主片采用更长的延展长度保证两端卷耳与车架吊耳的连接活动余量，副片在载荷达到设定阈值时参与承载，兼顾空载时的平顺性与满载时的承载能力。轴体部分采用变截面设计，与弹簧中心螺栓定位的位置做了加大直径的强化处理，避免长期受交变扭转力出现断裂，制动鼓安装位设置了高精度的定位止口与均匀分布的螺栓孔，保证制动鼓旋转时的同轴度，减少制动过程中出现的抖动与偏磨问题。安装边界方面，弹簧两端卷耳的中心距匹配目标车型的车架吊耳安装孔位，轴头伸出长度适配轮毂轴承与制动鼓的装配尺寸，弹簧总成的最大压缩行程预留了足够的缓冲余量，避免车辆重载过坑时弹簧被压平导致刚性撞击，整体宽度控制在车架纵梁内侧的预留间隙范围内，不会与周边的制动管路、线束产生运动干涉。
