多片式汽车悬架钢板弹簧结构设计

钢板弹簧是商用车、非承载式车身乘用车悬架系统中应用极为广泛的弹性承载部件，核心作用是传递车架与车桥之间的各向作用力与力矩，缓冲路面颠簸传递到车架的冲击载荷，衰减行驶过程中的振动，保障车辆行驶的平顺性与操控稳定性，同时承担导向功能，约束车桥的运动轨迹，在载货汽车、皮卡、越野车辆、大中型客车的悬架系统中，这类多片叠合结构的钢板弹簧凭借结构可靠、承载能力强、维护成本低的优势，长期作为核心弹性部件被大量应用。

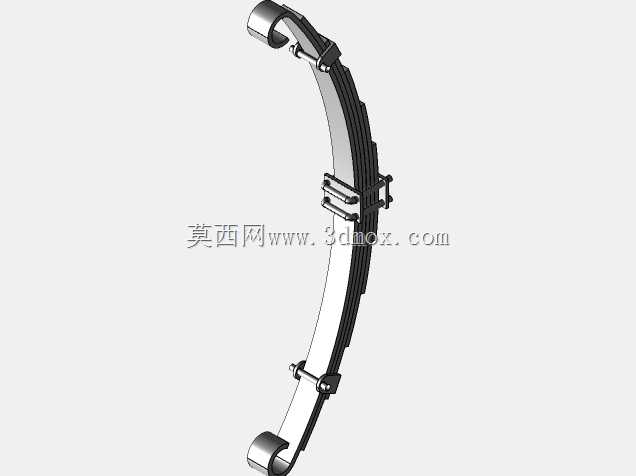

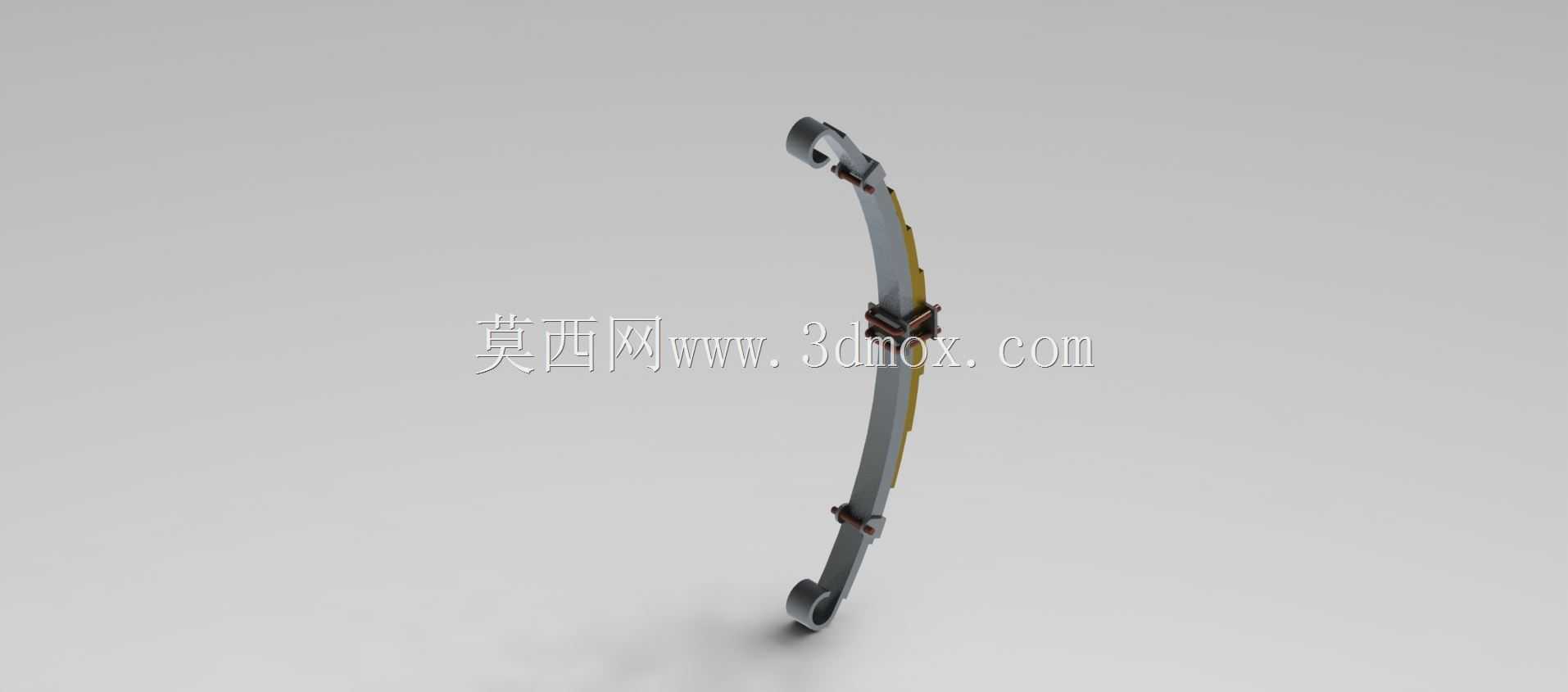

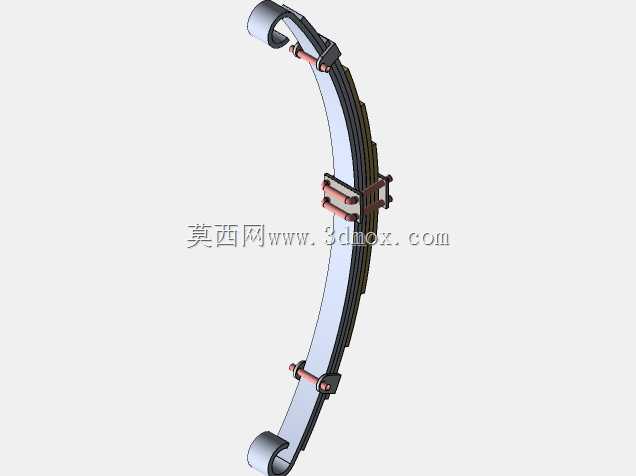

本次设计的多片式钢板弹簧采用不等长变曲率钢板叠合组装结构，整体呈对称弧形布置，两端卷耳结构用于匹配悬架的铰接安装点位，上端卷耳可通过销轴与车架上的吊耳支架铰接，下端卷耳可配合活动吊耳或直接连接车桥端安装座，适配不同车型的悬架跳动行程需求。叠合的钢板组通过中部的中心螺栓实现各片钢板的定位对齐，搭配多组U型抱箍与侧方限位夹片约束各片钢板的横向位移，避免车辆行驶过程中板片发生错位窜动，同时保证板簧在受载变形时各片能够相对滑动产生摩擦阻尼，辅助衰减振动能量，减少减震器的工作负荷。

设计过程中首先根据目标车型的额定轴荷、偏频要求确定板簧的总刚度，再通过刚度分配确定各片钢板的长度、厚度与曲率参数，主片选用更长的尺寸与更高的强度冗余，承担主要的铰接载荷与弯曲力矩，副片长度逐级递减，在载荷增大时逐步参与承载，实现变刚度特性，兼顾空载时的平顺性与满载时的承载能力。安装边界上，板簧总长度适配常规中型商用车的前后悬架安装间距，卷耳内径匹配通用规格的铰接销轴，中部U型安装位的宽度适配常规车桥的板簧安装座尺寸，抱箍的位置经过反复校核，保证板簧在最大压缩行程时各片不会发生端部剐蹭，最大拉伸行程时各片不会出现分离脱开的情况。

实际装车应用中，这类钢板弹簧不需要额外的导向机构即可完成悬架的导向功能，相比螺旋弹簧悬架结构更简单，故障点更少，能够适应重载、非铺装路面等恶劣使用场景，在矿用车辆、农用运输车辆上也有极强的适配性，设计时充分考虑了板片之间的摩擦特性，通过合理的片间间隙设计，避免摩擦过大导致的悬架刚度过硬，同时保证足够的阻尼效果减少车辆的颠簸弹跳。
