自行车中轴底部支架BSA结构三维设计

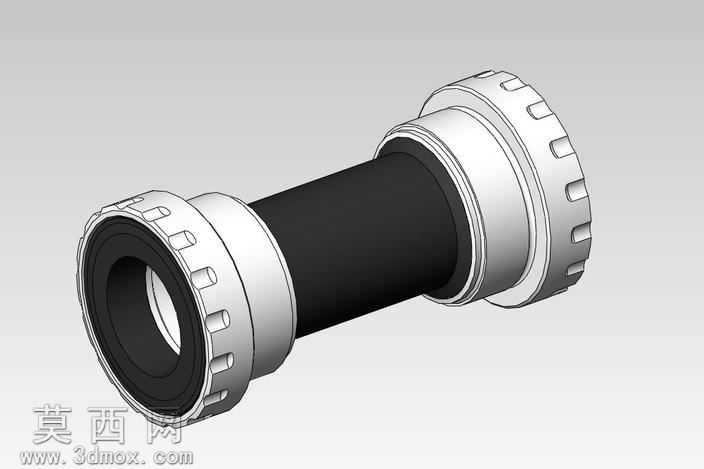

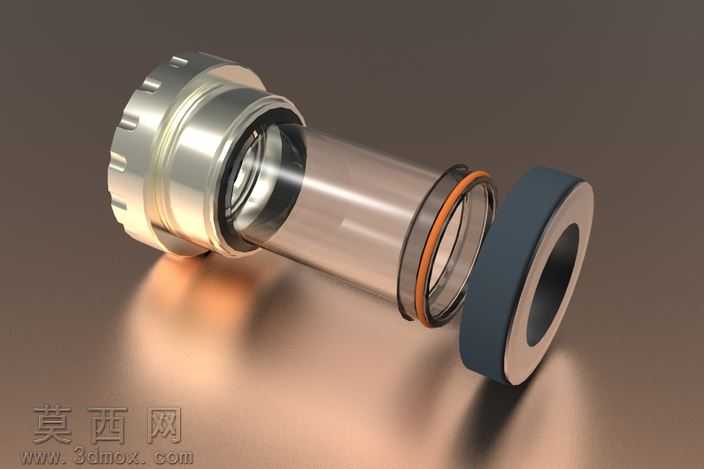

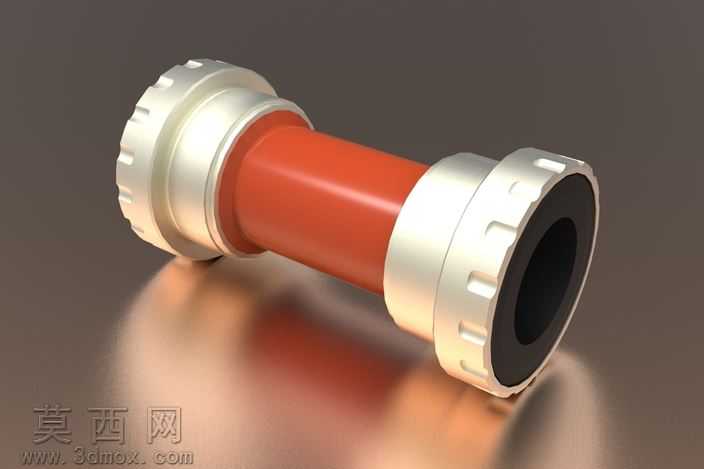

本作品为自行车BSA规格底部支架三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循自行车中轴的行业通用尺寸规范，还原BSA螺纹规格1.37x24TPI的标准接口参数。建模阶段首先绘制中轴套筒的基础回转草图，通过旋转凸台命令生成主体套筒结构，针对两端的锁紧花齿结构，采用圆周阵列命令完成均匀排布的齿形特征，保证每一处齿槽的角度、深度参数一致，匹配实际安装时的锁紧受力需求。两端的密封端盖部分单独建模，通过同轴心配合与主体套筒完成装配，还原真实产品的装配层级关系。渲染阶段采用分层材质赋予方案，主体中轴套筒表面赋予磨砂黑色橡胶质感材质，模拟实际产品的密封防护层视觉效果，两端的金属锁紧环赋予哑光镀铬金属材质，调整金属粗糙度参数还原金属件的细腻磨砂质感，密封端盖的内圈橡胶密封圈赋予黑色软胶材质，区分不同部件的材质差异。结构设计上还原了BSA中轴的经典压入式配合结构，内部预留了轴承安装位、轴杆穿装通道，两端的花齿结构兼顾安装锁紧与外观辨识度，整体模型无破面、无冗余特征，所有装配配合关系符合实际机械装配逻辑，可用于自行车配件结构展示、安装教学演示、配件改型设计参考。设计过程中充分考虑BSA规格底部支架的通用性，所有接口尺寸严格对标民用自行车的通用安装标准，保证模型的尺寸参考价值，建模时对边角处做了合理的圆角过渡处理，还原实际加工生产中的倒角工艺特征，避免尖锐棱角不符合实际生产逻辑的问题，整体模型结构完整，细节还原度高，可直接用于渲染出图、结构验证、3D打印样件制作等场景。
