20*20规格工业铝型材三维建模作品

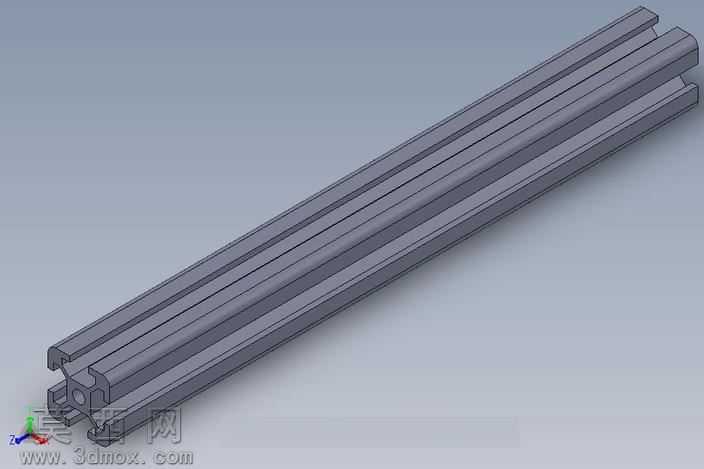

本作品为20*20规格标准工业铝型材的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循工业铝型材的通用设计规范与尺寸公差要求，保障模型与实际量产型材的尺寸一致性。建模初期先梳理该款欧标2020铝型材的截面特征：型材整体截面为20mm×20mm的正方形，四个侧边均设计有标准T型槽结构，槽口尺寸适配行业通用的T型螺栓、螺母等配套连接件，可满足模块化框架搭建时的快速装配需求；型材中心位置设计有贯通的安装孔位，既能够减轻型材自身重量，也可用于穿设线缆、安装内置连接件，适配自动化设备机架、工作台框架、工业防护围栏等多种场景的搭建需求。建模时优先绘制精准的二维截面草图，对截面的每一处倒角、槽口圆弧、壁厚尺寸都做了精确约束，避免出现截面轮廓过定义或欠定义的问题，完成草图校验后通过拉伸特征生成定长的型材基体，再对型材端部的工艺倒角、槽口边缘的过渡圆角做细节处理，还原实际挤压生产后铝型材的真实外观特征。材质设置上选用6063-T5铝合金的材质参数，调整材质的漫反射、粗糙度与金属度数值，还原铝合金哑光银白的金属质感，渲染时采用柔和的工业产品布光方案，多角度展现型材的槽口结构、截面特征与整体形态，让模型既具备工程应用的尺寸准确性，也拥有清晰直观的视觉展示效果。结构设计上严格遵循等壁厚设计原则，保障型材挤压生产时的材料流动均匀性，避免生产过程中出现变形、壁厚不均的问题，所有棱边的过渡圆角都符合工业铝型材的安全设计要求，可避免装配使用过程中划伤操作人员。该模型可直接用于工业框架的虚拟装配、干涉检查、方案展示，也可导出为工程图纸用于生产加工参考，能够帮助设计人员快速完成模块化设备的方案搭建，减少重复建模的工作量，提升工业框架类项目的设计效率。
