工业用T型槽铝合金框架型材设计

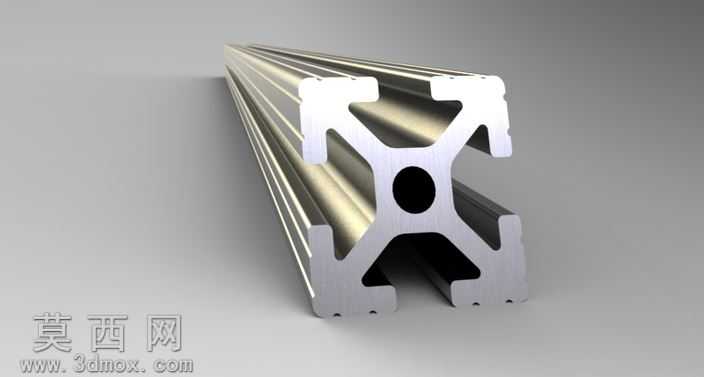

本作品为工业装配场景常用的T型槽铝合金框架型材三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以垂直于型材长度方向的平面绘制精准截面草图，严格还原型材的对称式X型加强筋结构、中心圆形减重孔、四周T型安装槽道以及端面的定位小孔特征，所有截面尺寸遵循工业铝型材通用设计规范，草图完成后通过拉伸凸台命令生成指定长度的型材基体，再对槽道边缘、加强筋转角处添加符合挤压工艺要求的圆角特征，避免应力集中问题。材质设置阶段选用6063铝合金材质球，调整金属粗糙度参数至适配阳极氧化表面处理的质感，添加细微的金属拉丝纹理贴图，还原工业铝型材真实的哑光金属质感，同时对T型槽内部的装配接触面做单独的材质区分，略微提升粗糙度数值模拟实际加工后的接触面状态。渲染阶段采用工作室三点布光方案，主光源从型材斜上方45度投射，突出截面的结构层次与金属反光特性，辅光源补亮型材暗部避免结构细节丢失，背景选用中性浅灰色调，让金属型材的轮廓与结构特征清晰呈现，同时添加柔和的地面接触阴影，提升模型的真实感与立体感。结构设计上，该型材采用对称式布局，中心X型加强筋在保证整体抗弯抗扭强度的同时，通过中心圆孔与筋板间的镂空结构大幅降低型材自重，四周均匀分布的T型槽道可兼容标准T型螺栓、螺母等紧固件，无需额外打孔即可实现多根型材的快速拼接组装，端面的小孔可用于安装端盖、脚轮等配套配件，适配自动化设备机架、工业工作台、设备防护围栏等多种场景的搭建需求，模型同时导出STEP、IGES、STL等通用格式，可兼容多数三维设计软件直接导入使用，方便设计人员直接调用完成框架整体方案的快速搭建，减少重复建模的工作量。
