5100KC方形法兰输出步进电机三维结构

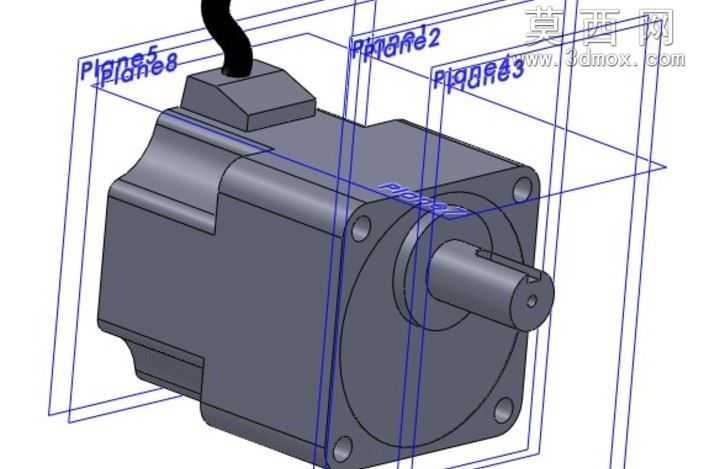

本模型为5100KC系列方形法兰安装式步进电机的三维数字化模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循步进电机的实际生产尺寸规范，完整还原了该型号电机的全部结构细节。模型构建从电机的核心安装基准开始，首先绘制前端方形法兰的安装轮廓，精准定位四个安装孔的中心距、孔径以及输出轴的同轴度基准，确保安装接口的尺寸公差符合工业装配要求。输出轴部分还原了轴端的扁位定位结构与中心工艺孔，还原了轴伸长度、轴径的真实参数，可直接用于后续传动机构的装配匹配。电机机身部分采用一体化拉伸特征构建，还原了机身侧面的散热轮廓造型与端盖的扣合衔接结构，机身后端的接线盒部分单独建模，还原了接线盒的凸起造型、线缆出线口的结构，以及出线线缆的柔性形态示意，建模时对机身与端盖的衔接处做了圆角过渡处理，还原真实电机的工艺倒角特征。模型的基准平面设置清晰，前视、右视、上视等多个基准面完全对齐电机的安装基准与轴系中心，方便后续工程图导出与装配配合。材质渲染方面，电机机身与端盖部分赋予哑光深灰铸铁质感材质，模拟电机壳体的喷塑表面效果，输出轴部分赋予光亮金属钢材质，还原传动轴的机加工金属光泽，接线线缆部分赋予黑色橡胶材质，还原线缆的绝缘外皮质感，整体渲染效果贴近实物外观。结构设计上完整呈现了该类步进电机的集成化结构特点，方形法兰的安装形式适配各类自动化设备的台面安装需求，轴端扁位设计可避免传动轮运转时打滑，接线盒的顶部出线方式方便现场布线走线，模型各部件间的装配关系清晰，可拆解查看端盖、机身、输出轴、接线组件的配合逻辑，能够直接用于自动化设备的整机装配干涉检查、传动方案验证、设备布局模拟等设计环节，为电气选型、机械结构匹配提供直观的三维可视化参考。
