方程式赛车用螺旋弹簧减震悬架结构

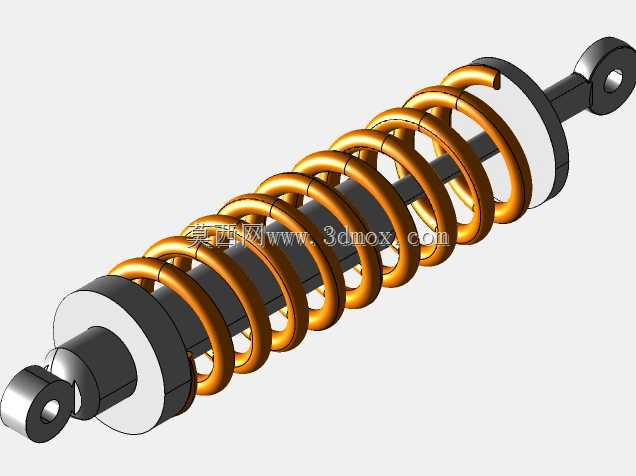

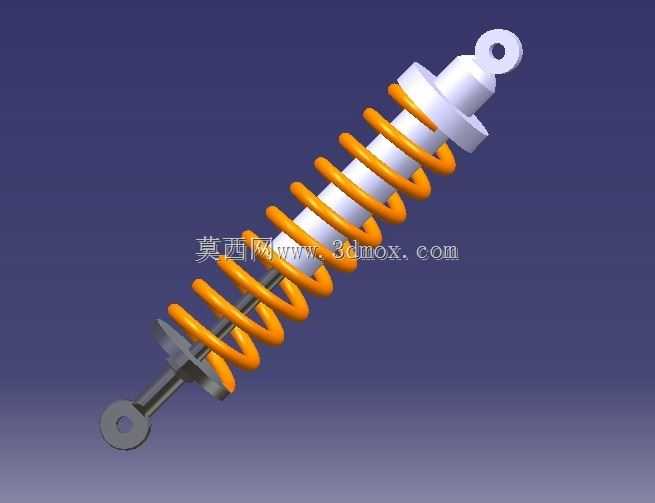

该结构为面向方程式赛事场景开发的减震悬架单元，核心应用于学生方程式赛车的行走悬挂系统，承担车轮与车架之间的力传递与震动缓冲职能，适配场地竞速类赛事中高频颠簸、连续过弯的复杂行驶工况，可在赛车高速通过路肩、起伏路面时快速过滤路面冲击，避免震动直接传递至车架与驾驶舱，同时为轮胎提供持续的贴地压力，保障赛车在极限操控状态下的抓地力稳定性。该悬架单元采用螺旋弹簧与阻尼筒同轴集成的布局结构，核心功能分为两个部分：外侧的金色螺旋弹簧承担主要的承载与回弹复位职能，通过螺旋圈的均匀形变吸收路面传来的垂直冲击能量，弹簧的螺距、线径经过匹配调校，可兼顾低速颠簸下的柔和滤震与高速冲击下的支撑强度，避免过弯时出现过大的侧倾形变；内侧的阻尼筒则负责抑制弹簧的多余往复弹跳，将弹簧吸收的冲击能量通过阻尼作用逐步耗散，避免车辆经过颠簸后出现持续的上下余震，保障行驶姿态的可控性。两端的吊耳式安装结构采用带衬套孔的铰接设计，可适配车架与摆臂之间的安装角度变化，在车轮随路面上下跳动时，允许悬架单元沿铰接点小幅摆动，避免结构出现卡滞或额外的应力集中。设计过程中优先考虑了赛事场景下的轻量化与强度平衡，阻尼筒的外壳采用等直径圆柱结构，两端的限位挡圈可约束弹簧的最大压缩行程，避免弹簧被压并时出现刚性冲击，同时防止弹簧在极限拉伸状态下脱出阻尼筒；弹簧的两端做了并圈磨平处理，可与两端的安装座完全贴合，保证受力均匀传递，避免局部应力集中导致的弹簧断裂。安装边界上，该悬架单元整体为长条形同轴结构，两端铰接孔的中心距为核心安装尺寸，安装时需保证两端铰接点的同轴度误差在允许范围内，避免工作过程中出现侧向弯矩损坏阻尼筒活塞杆；弹簧的最大外径小于周边摆臂、车架结构的预留间隙，在悬架全行程压缩、拉伸过程中不会与周边部件发生运动干涉，适配多数入门级方程式赛车的前后悬挂安装空间，可直接替换同规格的原厂减震单元，也可根据整车调校需求更换不同刚度的匹配弹簧，满足不同赛道的悬挂调校需求。
