太阳能驱动斯特林动力装置结构设计

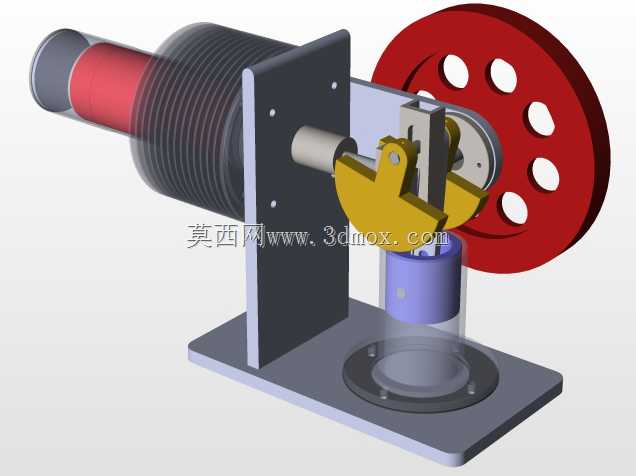

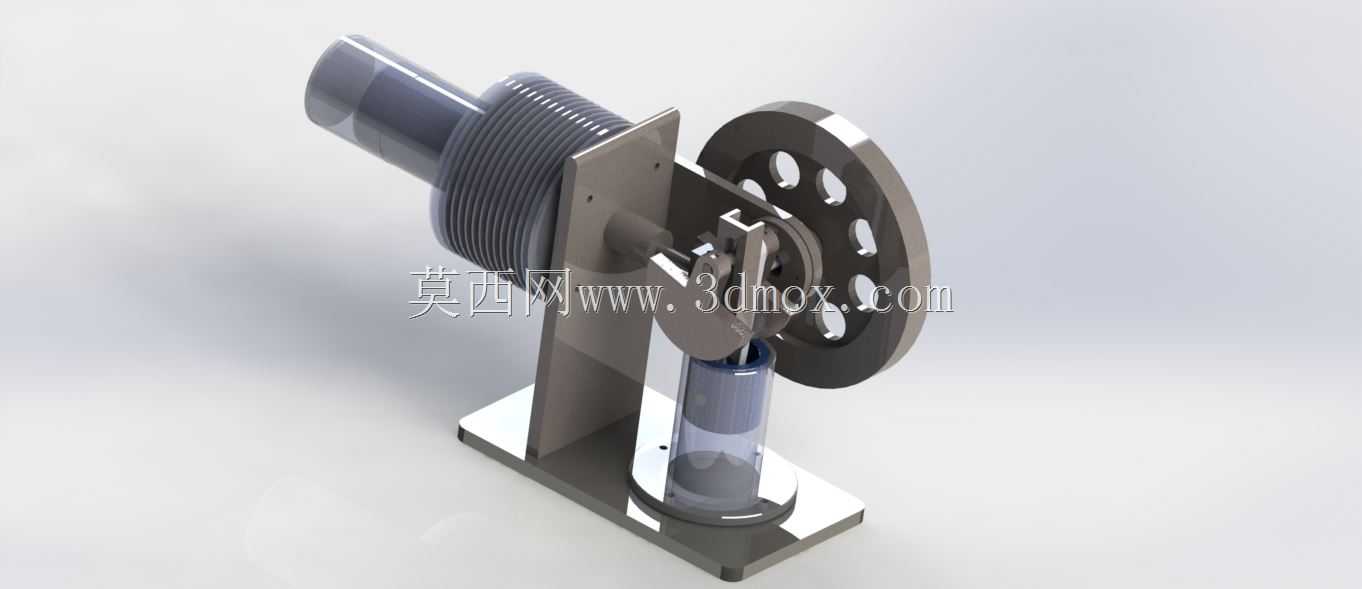

这款太阳能斯特林动力装置，是面向低品位太阳能热利用场景开发的外燃式动力转换结构，可广泛应用于小型分布式太阳能发电、科普教学演示、偏远区域离网微型供电、太阳能驱动小型流体泵送等场景，能够将太阳辐射聚集产生的热能直接转换为旋转机械能输出，无需依赖化石燃料燃烧，运行过程无排气噪声与污染物排放，适配日照充足的户外无供电区域的小型动力需求。装置整体采用立式单缸布局，核心结构包含太阳能集热置换缸体、动力输出活塞、曲柄飞轮传动组件、立式支撑机架四个部分，整体安装底座为方形平板结构，预留四个安装固定孔位，可直接固定在水平安装台面或太阳能追踪支架上，整体横向占用空间较小，纵向高度适配小型聚光集热罩的焦距范围，无需额外调整安装高度即可匹配常规点聚焦菲涅尔透镜或抛物面聚光镜的聚光靶点位置。设计过程中针对太阳能热源温度波动大的特性，对置换器与缸壁的配合间隙做了适配优化，采用大直径带镂空减重结构的飞轮储存转动惯量，能够在热源温度小幅波动时维持输出转速稳定，避免出现运转卡滞或转速骤降的问题；传动侧的曲柄连杆机构采用对称受力布局，将活塞的直线往复运动平稳转换为飞轮的旋转运动，输出轴端可直接连接微型发电机、小型水泵或演示负载，无需额外加装减速换向结构。缸体端的散热鳍片采用环形叠片结构，能够快速将冷端热量散发到空气中，维持冷热端的稳定工作温差，保证循环做功效率；支撑机架采用L型折弯立式结构，同时承担缸体固定、曲轴支撑、底座连接的三重作用，减少了冗余连接零件，整体装配难度低，日常维护仅需定期对曲轴转动位置加注润滑脂即可，长期户外使用时可通过加装透明防尘罩减少沙尘对传动部件的磨损。装置的动力输出端位于飞轮侧的轴伸位置，安装边界预留了足够的负载连接空间，可适配不同规格的联轴器连接外部负载，整体结构没有复杂的管路与阀门组件，对使用人员的操作门槛极低，既可以作为职业院校热能动力专业的教学演示教具，直观展示外燃机的循环做功原理，也可以经过简单密封改装后应用在小型太阳能供电的户外监测设备供电场景，为野外环境监测、森林防火点位的传感设备提供持续的动力来源。
