法兰式手动黄铜球阀工业结构设计

　　在化工流体输送、市政给排水、暖通空调循环、工业液压站等管路系统中，手动法兰球阀是应用频次极高的截断类控制部件，本次呈现的法兰式手动球阀结构，完全围绕现场安装、操作、维护的实际工程需求完成结构设计。从实际使用场景来看，这类球阀主要用于管路中介质的通断控制，不适合做长期节流工况使用，当手柄处于与管路轴线平行位置时阀门全开，介质流道与管道完全贯通，流阻系数极低，几乎不会产生额外的压力损失，适合输送水、油品、低压气体、弱腐蚀性化工介质等多种流体，全开状态下介质对密封面的冲刷远小于截止阀类结构，使用寿命更长。

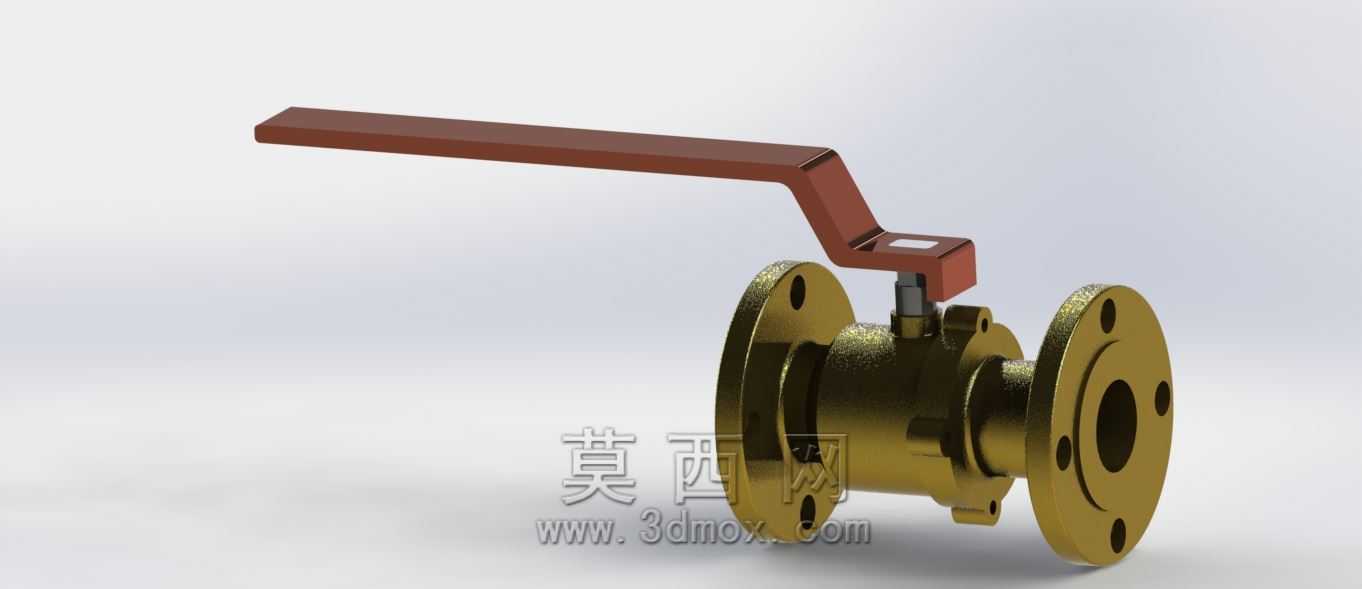

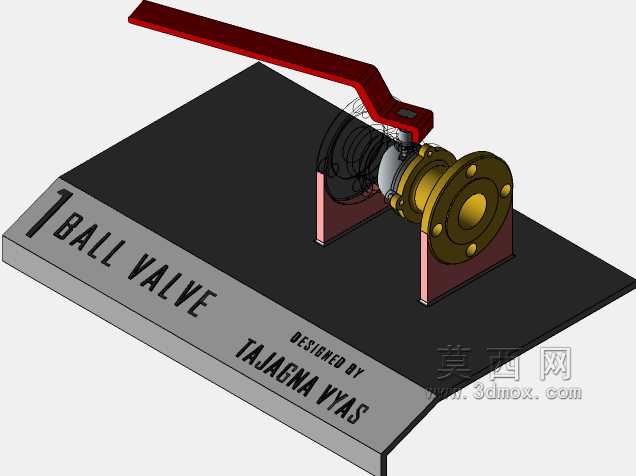

　　从结构设计思路来看，整体采用两片式法兰连接结构，阀体主体选用黄铜材质成型，黄铜本身的耐蚀性、切削加工性能、铸造流动性都较为均衡，针对民用供水、低压工业管路的使用场景，成本控制与性能表现的匹配度很高。阀体两端的法兰采用标准凸面法兰结构，法兰盘上的螺栓孔位置、孔径、法兰厚度、密封面凸台高度都匹配对应公称通径的管路法兰标准，安装时不需要额外加工转接件，直接与管路法兰配对，加装密封垫片后穿入螺栓紧固即可完成安装，安装边界清晰，现场施工时只要预留出法兰螺栓的操作空间、以及手柄转动的操作空间即可，不需要额外预留过大的检修空间，因为手动球阀的故障点极少，日常维护仅需要定期检查阀杆处的填料密封是否存在渗漏即可。

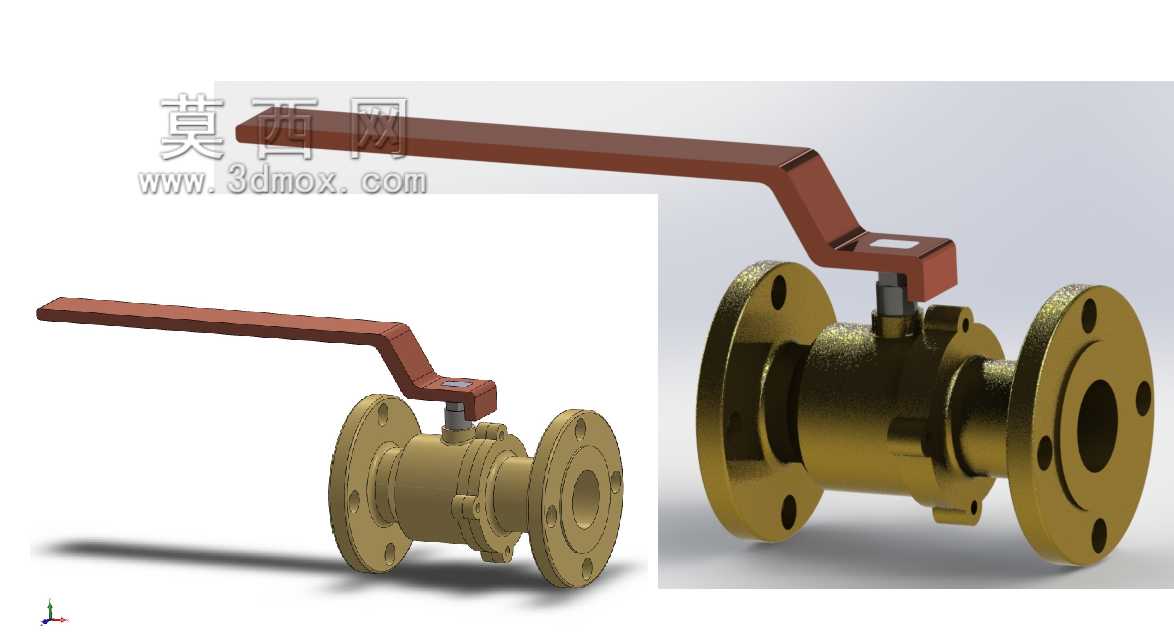

　　操作部件采用加长弯柄式手动杠杆结构，手柄长度经过力矩匹配设计，普通操作人员不需要借助加力杆，仅靠手部力量就可以完成阀门的启闭操作，手柄弯折的角度设计充分考虑了管道保温层的安装空间，即使管路外包裹了一定厚度的保温棉，手柄操作时也不会与保温层发生干涉，手柄末端做了扁平化处理，操作人员握持时不易打滑，手柄与阀杆的连接采用扁方加定位销的结构，长期操作不会出现手柄与阀杆打滑空转的问题，连接可靠性远高于普通紧定螺钉固定的结构。

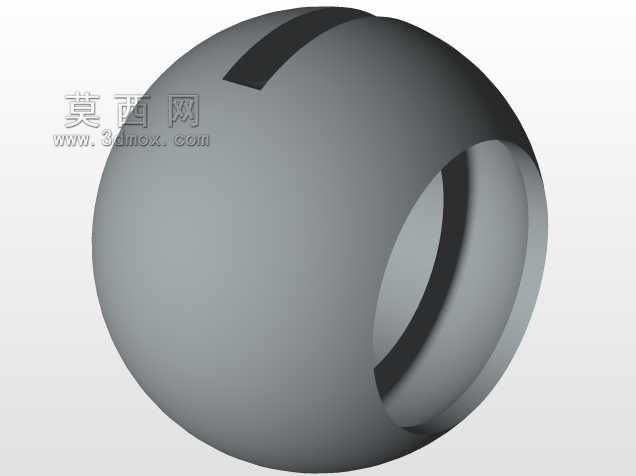

　　内部密封结构采用软质密封阀座，球体为整球加工，球面的圆度、表面粗糙度都经过严格控制，启闭过程中球面与阀座的贴合度均匀，在额定公称压力下可以实现零泄漏截断，阀杆采用下装式结构，即使阀杆处的填料出现老化渗漏，也不需要将整个阀门从管路上拆下，在线就可以完成填料的更换或者压紧操作，大幅降低现场维护的工作量。流道采用全通径设计，球体的通道直径与管路内径完全一致，介质通过时不会出现缩径带来的涡流、压损问题，也不容易在阀腔内积存介质杂质，适合输送带有少量固体颗粒的流体工况，长期使用也不会因为杂质卡涩导致阀门无法启闭。

　　从安装尺寸边界来看，阀门的结构长度符合对应公称压力法兰球阀的标准尺寸，设计选型时不需要单独核对结构长度，直接按照标准选型即可匹配现有管路的安装间距，法兰端面的垂直度、螺栓孔的位置度都控制在标准公差范围内，现场安装时不会出现螺栓孔错位、密封面贴合不严的问题。阀杆的转动角度为90度，从全开到全关仅需要转动四分之一圈，操作人员可以快速完成启闭动作，遇到紧急工况时可以在极短时间内切断管路介质，避免事故扩大。整体结构没有多余的复杂部件，零件数量少，装配工艺简单，加工制造的良品率高，后期备件更换也十分方便，所有易损件都为标准件，不需要定制特殊配件。在实际管路布置中，这类球阀既可以水平安装，也可以垂直甚至倾斜安装，不受管路安装方向的限制，适用性极强，不管是新建管路的配套，还是老旧管路的阀门更换，都可以直接选用，不需要对现有管路做额外改造。
