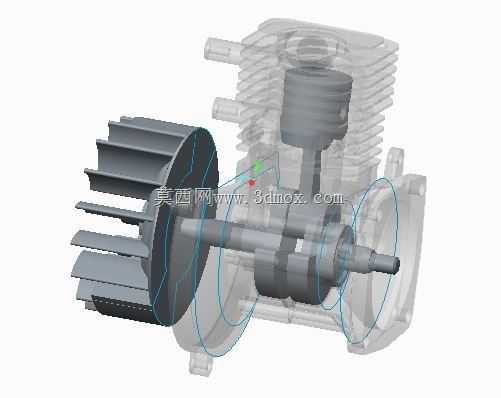

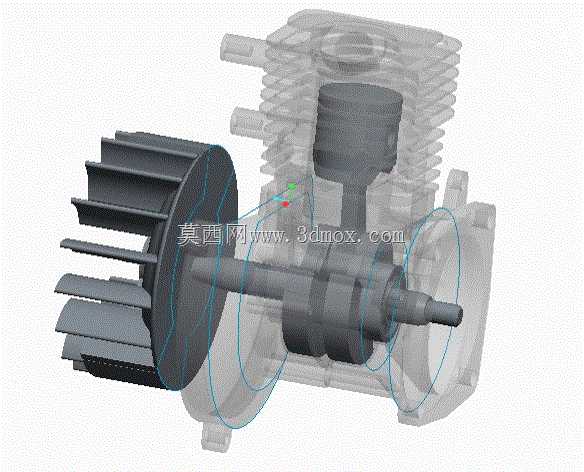

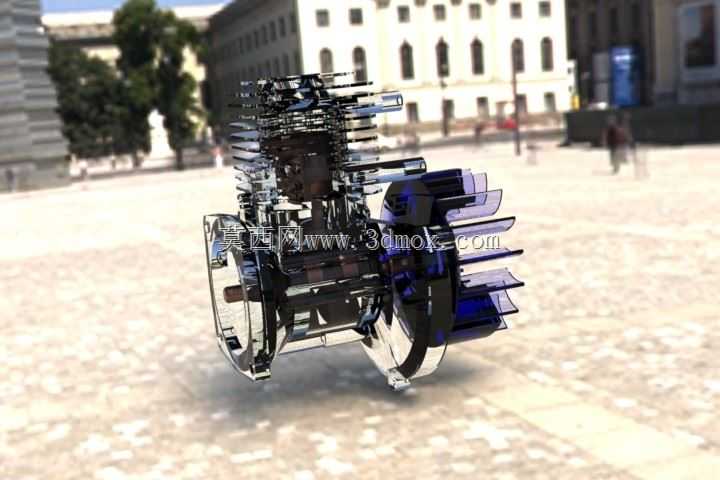

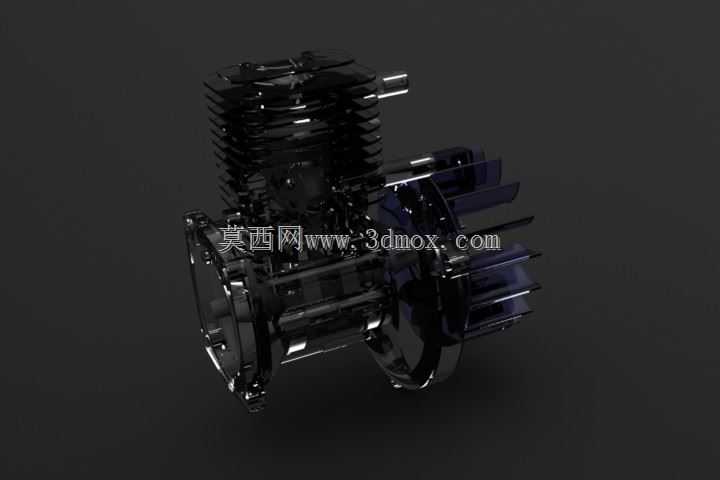

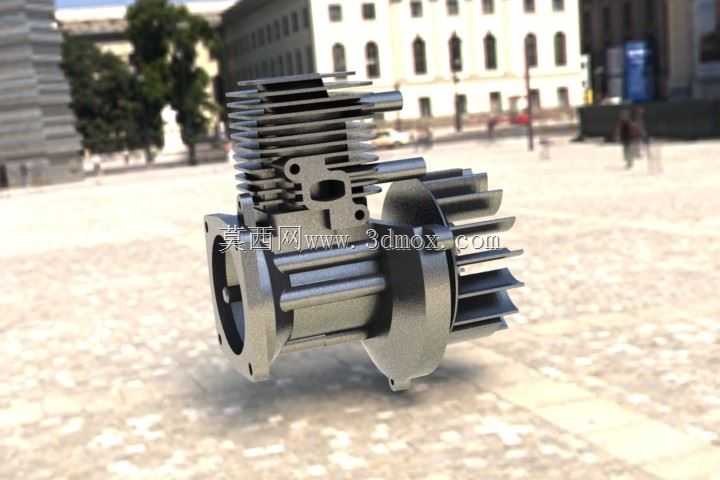

风冷式单缸内燃机结构设计展示

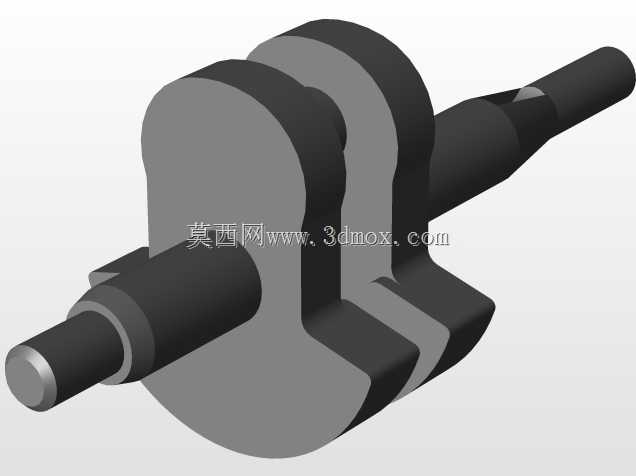

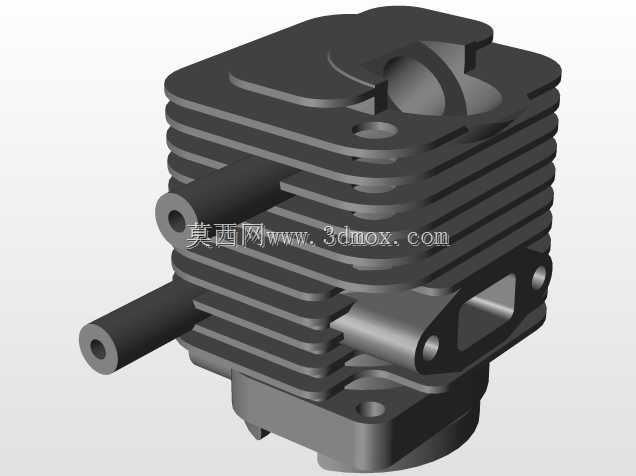

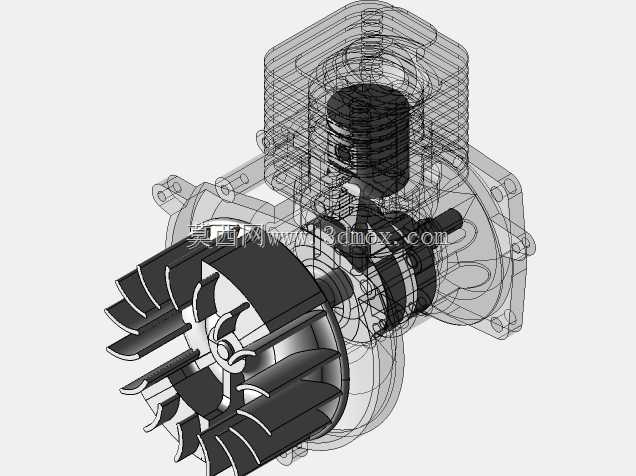

这款单缸动力装置是小型动力输出场景的核心配套部件，广泛适配于通用小型农机、园林作业机具、迷你摩托、便携发电设备以及轻型无人载具等领域，能够为各类需要紧凑动力源的设备提供稳定的机械能输出，在小功率动力需求场景中凭借结构简单、维护便捷、成本可控的优势占据极高的应用占比。从实际用途来看，该装置通过缸内燃油燃烧的膨胀压力推动活塞做往复运动，再经由曲柄连杆机构将直线运动转化为旋转运动，最终向外输出扭矩，可直接驱动作业端运转，也可搭配变速机构适配不同转速、扭矩的输出需求，满足不同负载工况下的动力调用要求。在功能特性设计上，该机型采用外露式散热鳍片结构覆盖缸体与缸头表面，无需额外配置水冷循环管路与散热系统，依靠行驶或作业过程中的自然气流即可带走燃烧做功产生的多余热量，大幅简化了整体结构，降低了整机重量与故障概率，尤其适合长时间在户外无复杂维护条件的场景下使用。设计思路层面，整体结构围绕紧凑化、轻量化的核心目标展开，将配气机构、曲柄连杆组件、缸体缸头、动力输出端进行高度集成，在保证结构强度满足持续做功冲击负载的前提下，尽可能压缩各部件的安装冗余空间，让整体外形更适配小型设备的狭小安装舱位。从安装边界来看，该动力装置的输出端采用标准化法兰连接接口，安装孔位遵循小排量单缸机型的通用排布规范，缸体外侧预留了化油器、排气消音器、点火组件的标准安装位，整体径向与轴向尺寸控制在小型设备通用安装舱的适配范围内，安装时仅需对齐主定位止口、固定连接螺栓即可完成主体装配，后续配套附件的接驳也预留了充足的操作空间，不需要对配套设备的安装位做额外的定制化修改，能够直接适配多数同排量级单缸动力的替换安装需求。缸体外部的散热鳍片采用不等高排布设计，对应燃烧室附近的高温区域鳍片高度更高、排布更密，能够针对性强化高温区域的散热效率，避免局部热负荷过高导致的部件形变或性能衰减，同时鳍片边缘做了圆弧过渡处理，既减少了应力集中风险，也能在气流通过时减少紊流产生，提升风冷散热的实际效率。
