旋转式膏液自动充填灌装设备结构设计

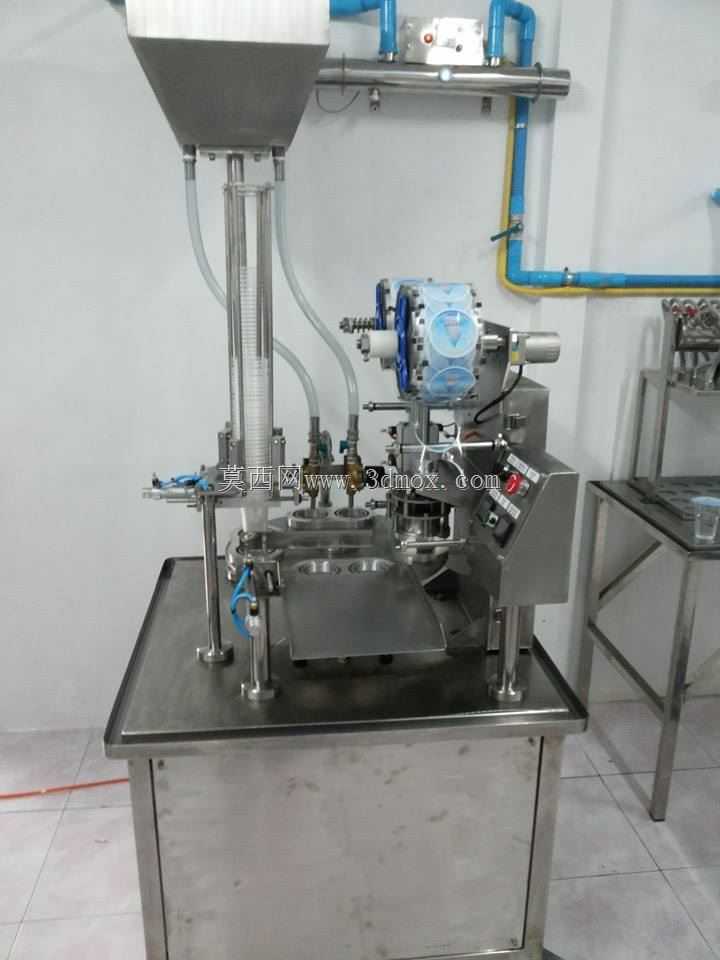

该设备主要面向食品、日化、医药等行业的流体、半流体物料灌装作业场景，可适配酱料、膏霜、饮品、粘稠制剂等多种性状物料的容器充填工序，适配自立袋、塑杯、广口瓶等多种常见包装容器，能够衔接上游物料输送管路与下游封口、贴标等后道包装工序，组成完整的包装生产线，在中小批量多品类的包装生产车间中可作为核心充填工位设备使用，替代传统人工灌装作业，大幅降低物料撒漏、灌装量偏差带来的原料损耗与品控成本。设备整体采用落地式立式结构设计，主体机架采用食品级不锈钢板材焊接成型，台面做平整拉丝处理，无卫生死角易清洁，完全符合食品医药生产车间的卫生管控要求，设备底部预留可调支撑脚，可根据生产线输送线高度调整整机水平与作业高度，安装时无需额外浇筑地基，仅需预留对应操作与维护空间即可完成部署，整机占地面积紧凑，适配中小型生产车间的场地布局。设备上部设置大容积锥形储料料斗，料斗内壁做镜面抛光处理，可减少粘稠物料挂壁残留，料斗通过食品级透明软管连接下部的多组灌装出料阀，管路采用快装卡箍连接，可快速拆卸清洗，适配多品类物料换产时的清洁需求。设备核心采用旋转式工位布局，设置多组工位同步完成容器上料定位、定量充填、工位转出的循环作业，相比直线式灌装设备，旋转结构的工位衔接更顺畅，同等占地空间下可实现更高的充填效率。灌装定量结构采用活塞式计量设计，可通过调整活塞行程精准控制单次灌装量，计量精度稳定，针对不同粘度的物料可更换对应口径的出料嘴，避免高粘度物料拉丝滴漏的问题。设备操作侧集成控制按钮与参数调节面板，可直接调整灌装速度、灌装量、工位停顿时间等参数，操作门槛低，一线生产人员经过简单培训即可完成参数调整与日常操作。设备的传动结构集中布置在机架下部的封闭腔体内，与上部灌装作业区完全隔离，避免物料滴落污染传动部件，同时降低传动噪音对生产车间的影响，日常维护仅需定期检查传动件润滑状态与管路密封件损耗情况即可，维护成本低廉。
