盒式容器自动封口包装设备结构设计

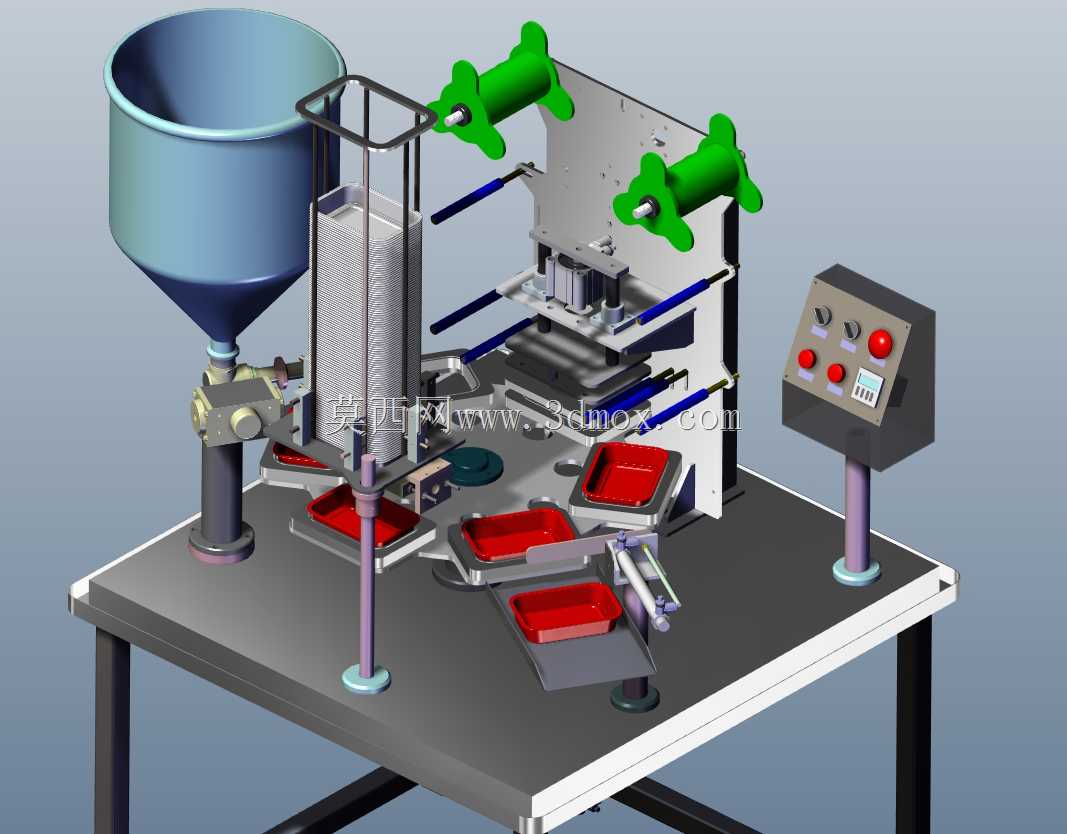

　　该设备主要面向预制盒类包装的食品、日化耗材生产场景，适配方形硬质塑料盒的密封封装工序，可单机部署在中小批量包装产线的中段工位，衔接前段物料装填与后段装箱码垛环节。设备整体采用台式机架布局，底部为方管焊接支撑框架，台面采用加厚不锈钢板材加工，所有执行机构均集成安装在台面之上，整体安装边界控制在1200mm×800mm×1500mm区间内，无需额外预埋地脚，可直接放置在平整车间地面完成调平固定，适配多数中小型生产车间的工位排布需求。供料单元采用锥斗式储料结构，锥斗下部配置定量出料控制阀，可将待封装物料精准投放到下方的盒体容器内，锥斗内壁做镜面抛光处理，减少物料挂壁残留，适配颗粒状、膏状等不同性状的封装物料。

　　封合执行单元采用双卷膜架上料结构，两组绿色手轮式张紧机构分别安装在立板两侧，可实现封口膜的快速换卷与张力调节，膜料走带路径配置多组导向辊，保证膜料进给过程无偏移、无褶皱；封切模组采用垂直下压结构，配置加热封合刀与切边组件，可一次性完成盒口的热压密封与余膜裁切，封合压力可通过立板上的调节手柄按需调整，适配不同厚度的封口膜与盒体材质。工位转序采用多工位转盘结构，台面上设置四个盒体定位工位，转盘通过槽轮机构驱动实现间歇转位，依次完成上盒、装填、封切、下盒的工序流转，每个工位均设置与盒体轮廓匹配的定位仿形块，保证转位过程中盒体无移位、无晃动。设备侧方独立安装电控操作箱，箱体通过立柱固定在台面右侧，操作面板上配置启停按钮、急停按钮、

　　温控调节模块与参数显示屏，操作人员可站在设备正面完成所有参数调整与运行状态监控，操作箱与主机之间采用快插航空线缆连接，便于后期维护检修。设计过程中优先考虑了易损件的快换需求，封合刀、导向辊等易耗部件均采用螺钉快装结构，无需专用工具即可完成更换；所有与物料、膜料接触的部件均采用食品级304不锈钢或非金属耐磨材质，满足食品包装场景的卫生要求，管路与线路均采用内置走线布局，避免外露线缆积尘或被物料污染。
