汽车手动顺序换挡齿轮变速机构

项目分类:变速器 发布时间:2021-05-15 ID:172626
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构
  • 汽车手动顺序换挡齿轮变速机构

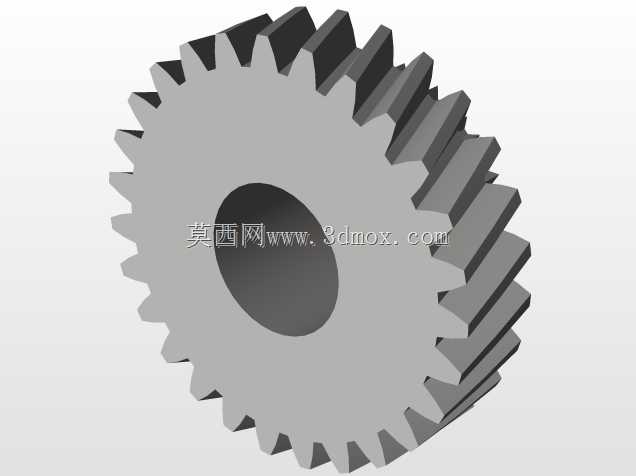

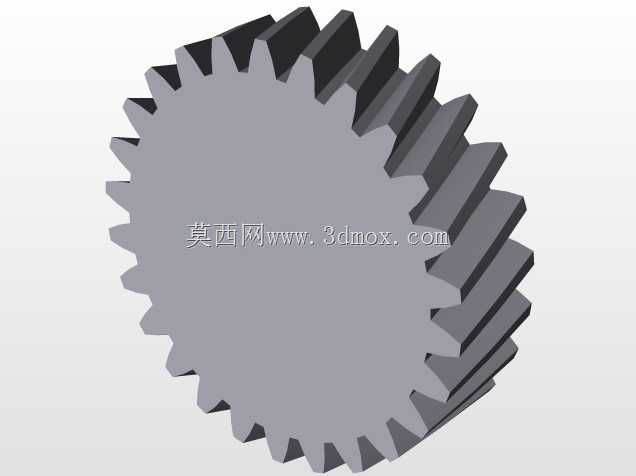

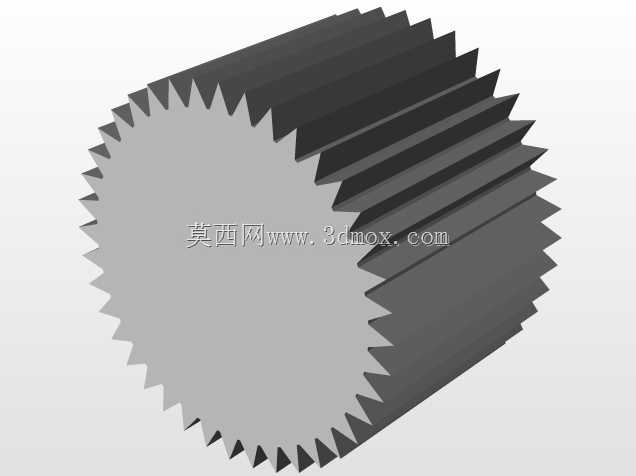

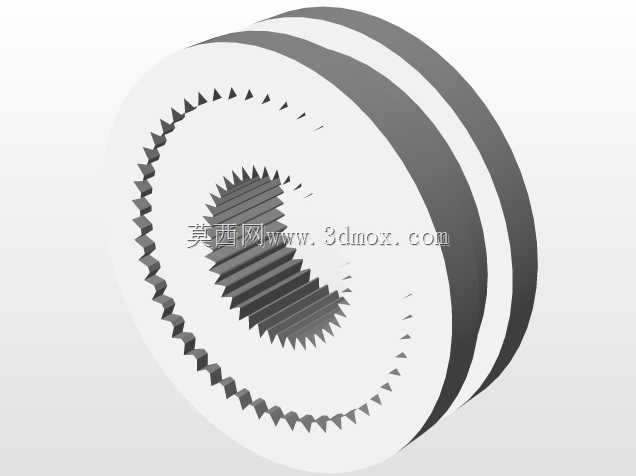

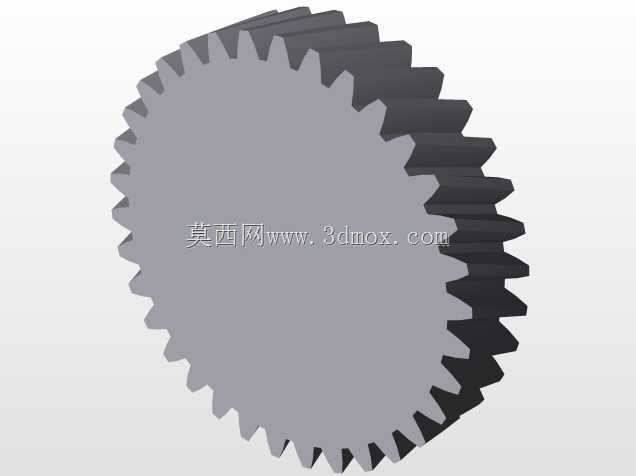

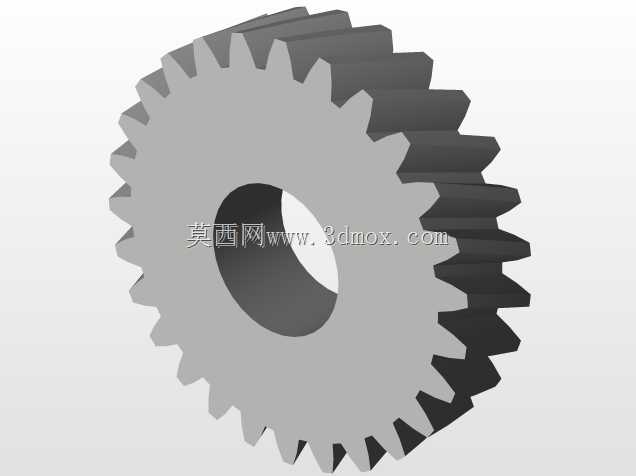

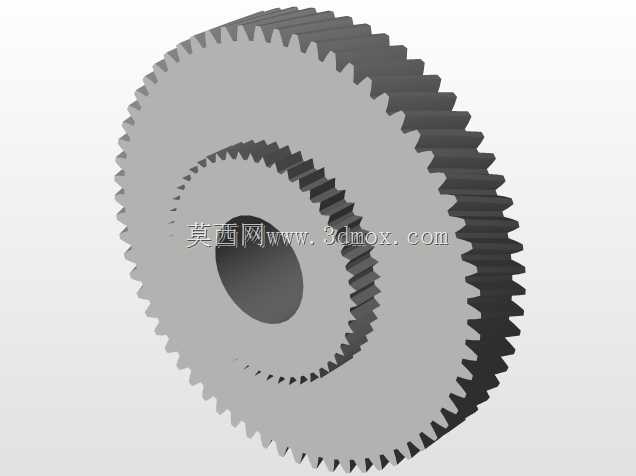

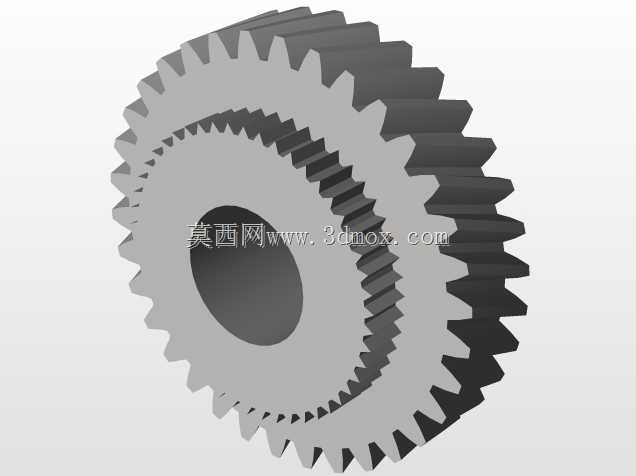

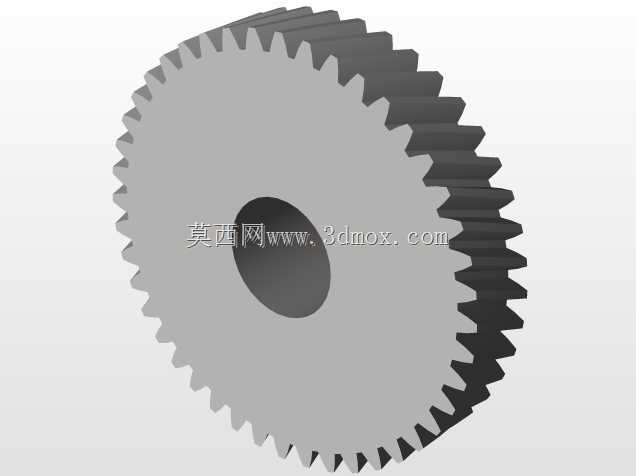

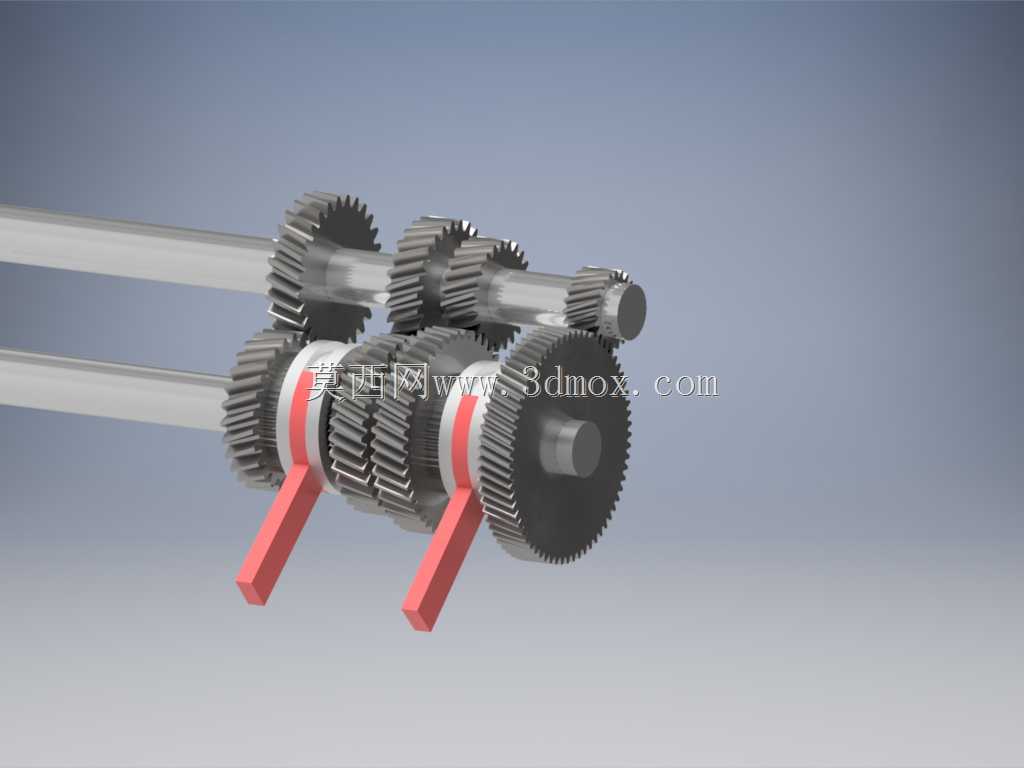

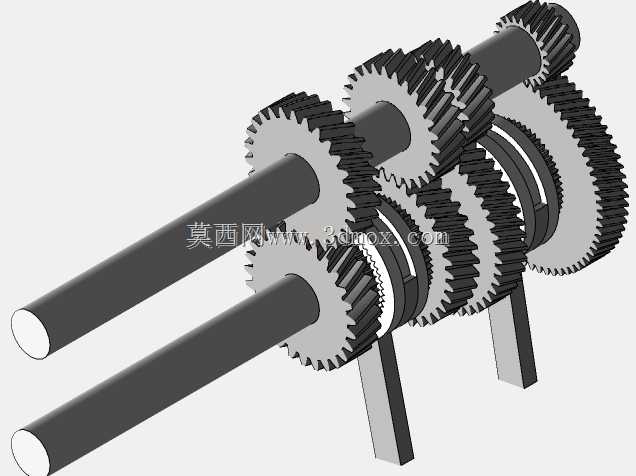

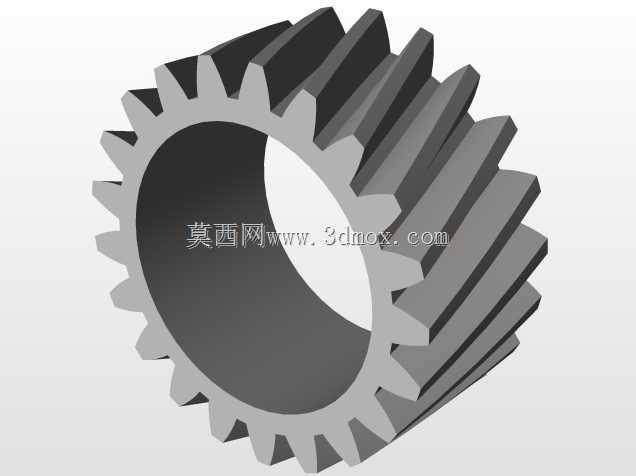

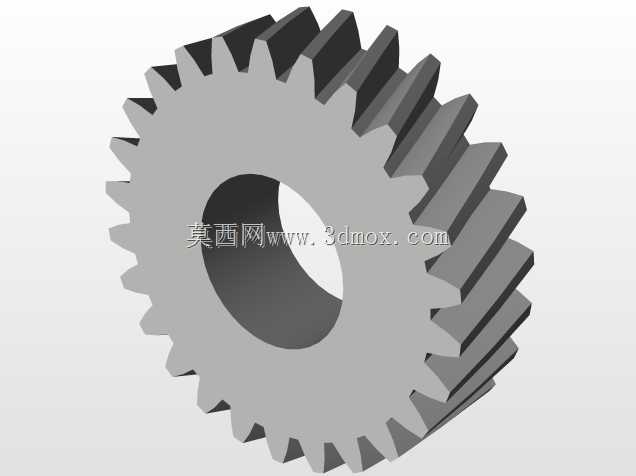

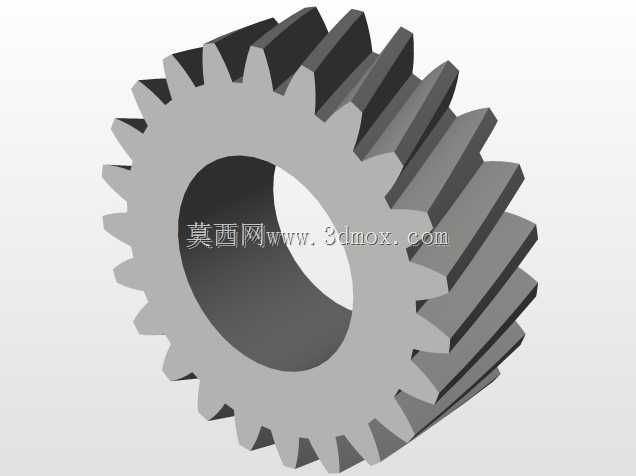

该齿轮变速机构主要应用于传统燃油乘用车辆的手动传动系统中,布置在发动机输出端与驱动桥之间的动力传递路径上,核心作用是根据车辆不同行驶工况的动力需求,通过改变传动比调整发动机传递至驱动轮的扭矩与转速区间,满足车辆起步、加速、爬坡、匀速巡航等不同场景下的动力输出要求,同时可在发动机持续运转状态下切断动力传递,适配车辆短暂停车、怠速等待的使用需求,也能实现倒挡动力传递,满足车辆倒车行驶的功能要求。整套机构采用平行轴式齿轮布置方案,两根平行排布的传动轴沿车身纵向设置,输入轴承接离合器传递的发动机动力,输出轴将变速后的动力传递至差速器与驱动半轴,轴上依次排布多组不同齿数配比的常啮合斜齿轮组,相比直齿齿轮,斜齿啮合重合度更高,传动过程中冲击更小、运行噪音更低,可承受更大的传递扭矩,适配乘用车日常行驶的平顺性需求。换挡执行部件采用拨叉式结构,两个换挡拨叉分别卡接在对应挡位的同步器齿套上,驾驶员操作换挡杆时通过换挡连杆带动拨叉轴向移动,推动同步器齿套与对应挡位的齿轮结合齿圈啮合,实现对应挡位的动力传递,同步器结构可在换挡过程中快速消除待啮合齿轮的转速差,避免打齿问题,提升换挡操作的平顺性与齿轮使用寿命。设计过程中充分考虑了整车动力舱的安装边界,轴系的中心距、齿轮组的径向尺寸、拨叉的轴向移动行程均匹配主流前置前驱手动挡车型的变速器壳体安装空间,各齿轮的齿数配比经过严谨的传动比计算,低速挡位设置较大传动比放大扭矩,满足爬坡、起步的大动力需求,高速挡位设置较小传动比,降低发动机巡航转速,提升燃油经济性,各挡位传动比梯度设置合理,避免换挡过程中出现过大的转速落差,提升驾驶平顺性。齿轮与轴的配合采用花键连接方式,保证扭矩传递可靠性的同时,便于空套齿轮的相对转动与同步器的轴向滑动,轴体两端预留标准轴承安装位,可直接适配变速器壳体上的轴承安装座,拨叉轴的安装位置与换挡连杆的连接接口均匹配通用手动变速器的操纵机构布局,无需额外改装即可适配多数同级别手动挡车型的变速器壳体安装需求,整体结构紧凑,传动效率高,可满足家用乘用车全工况下的动力传递需求。
