五速手动两轴变速箱齿轮传动结构

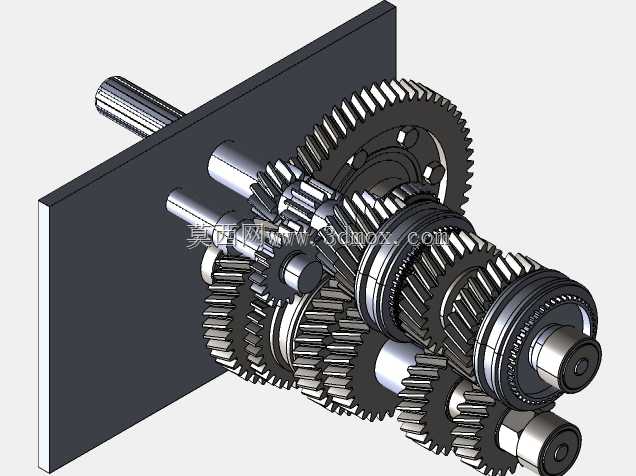

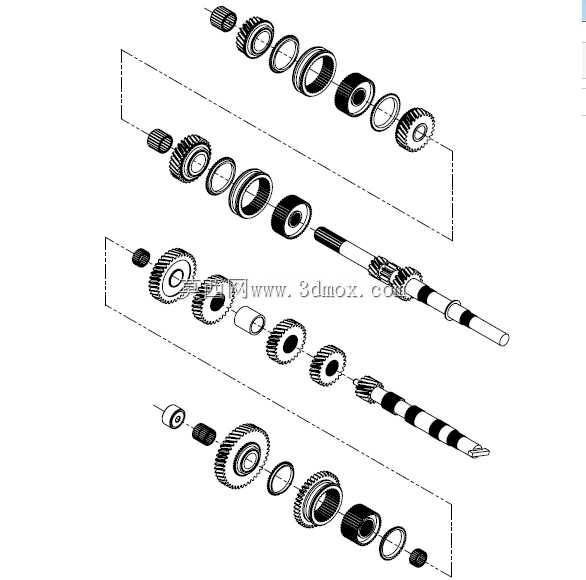

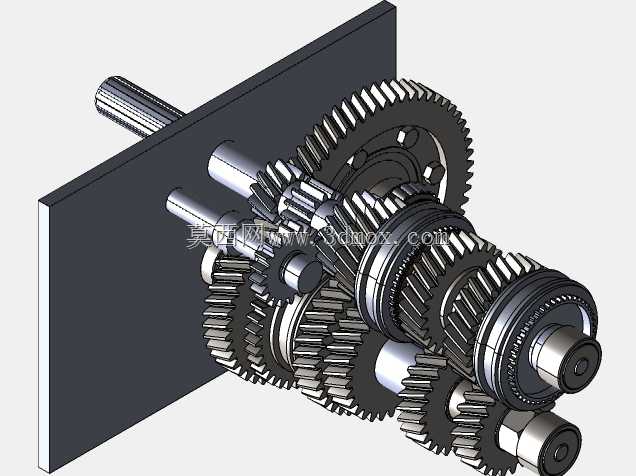

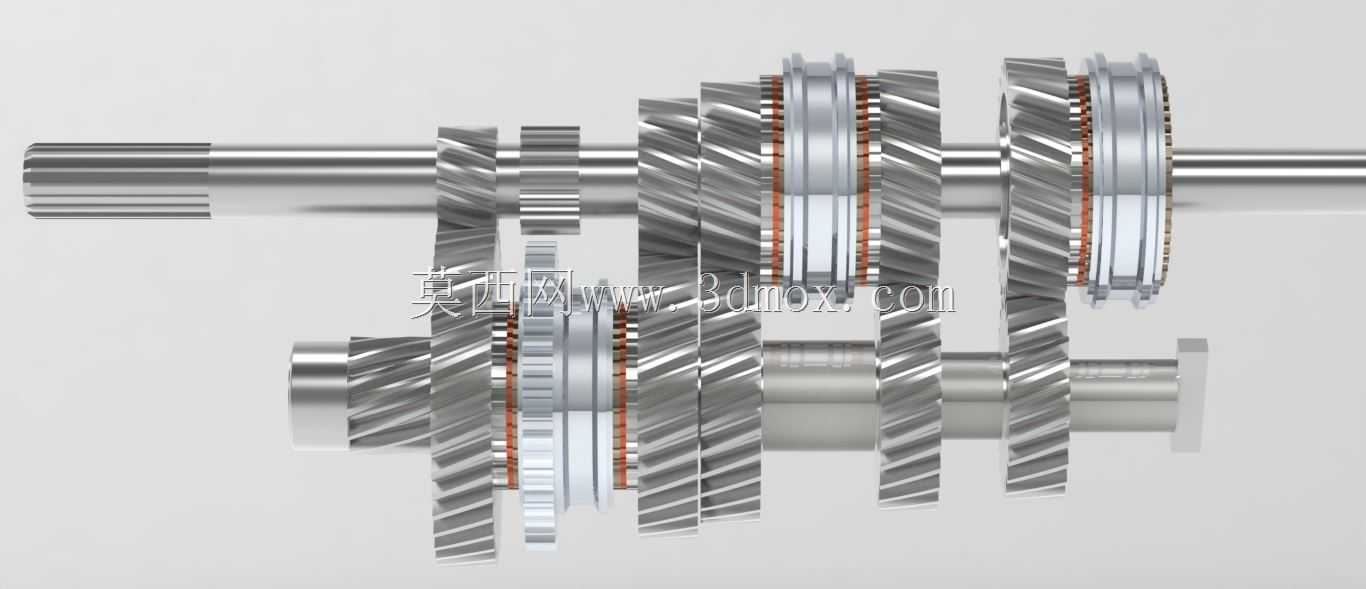

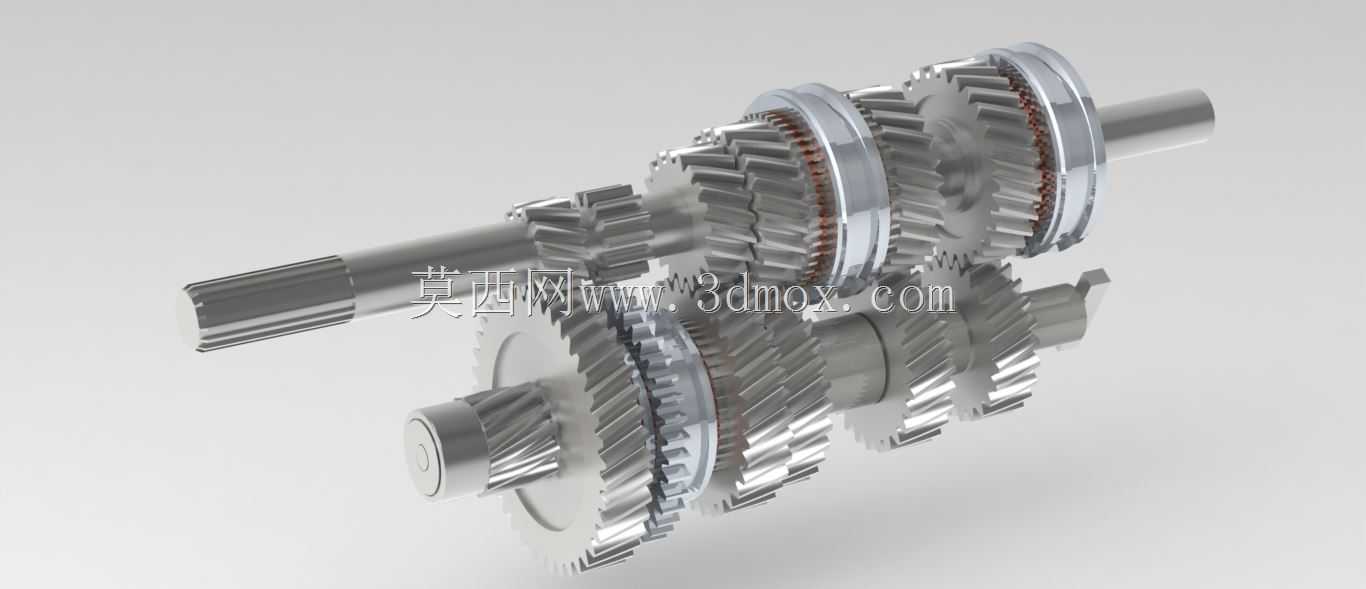

该结构为适配前置前驱车型的五速手动变速核心传动总成，主要应用于乘用车辆的动力传输与转速扭矩调节场景，是手动挡车辆传动系统中衔接离合器输出端与差速器输入端的核心部件，承担着匹配发动机输出特性、适配不同行驶工况下动力需求的关键作用，可在车辆起步、加速、巡航、爬坡、倒车等不同行驶状态下，通过切换不同啮合的齿轮副，改变传动比，调整输出到驱动轮的扭矩与转速，让发动机始终工作在较为合理的工况区间，兼顾动力输出表现与燃油经济性。整套传动结构采用两轴式布局设计，输入轴与输出轴平行布置，省去了传统三轴式变速箱的中间轴结构，有效缩短了总成的轴向尺寸，更适配前置前驱车型横向布置动力总成的安装空间要求，整体结构紧凑，传动路径短，机械传动效率更高。结构上集成了五组前进挡齿轮副与一组倒挡齿轮副，各前进挡齿轮采用常啮合斜齿设计，啮合过程平顺、传动噪音低、承载能力强，可承受大扭矩输入下的载荷冲击；倒挡通过中间惰轮实现传动方向的切换，满足车辆倒车行驶的动力输出需求。各挡位齿轮根据传动比的不同匹配了对应的齿数以实现设计速比，一挡采用较大传动比设计，可在起步与爬坡工况下放大发动机输出扭矩，提供充足的起步牵引力；最高挡为超速挡设计，巡航工况下可降低发动机转速，减少行驶过程中的燃油消耗与运转噪音。同步器组件布置在对应挡位齿轮之间，换挡时通过同步环的摩擦作用让待啮合齿轮转速快速达到一致，实现平顺无冲击的换挡操作，降低换挡过程中的齿轮冲击，延长齿轮组件的使用寿命。设计过程中充分考虑了安装边界的适配性，输入轴端预留了与离合器从动盘配合的花键连接结构，输出轴端预留了与主减齿轮啮合的连接结构，各轴段的轴承安装位尺寸匹配常规手动变速箱的壳体安装规格，轴向与径向尺寸控制在紧凑范围内，可适配多数紧凑型家用车型的变速箱壳体安装空间，齿轮的润滑路径设计也适配常规飞溅润滑的结构要求，无需额外增设复杂的润滑油路即可保证各啮合齿面与轴承位置的润滑效果，降低运转过程中的磨损与发热。整套齿轮传动组件的各零件配合精度经过匹配设计，齿轮啮合侧隙控制在合理区间，既可以避免热膨胀导致的卡滞问题，也可以减少传动过程中的冲击噪音，保证动力传输的平顺性与可靠性，能够满足日常家用车辆全工况下的变速传动使用需求。
