单球式无级变速牵引驱动传动结构

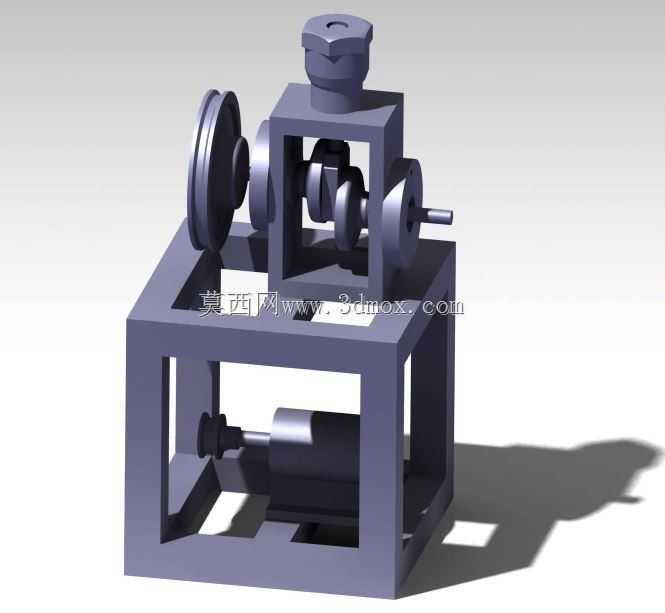

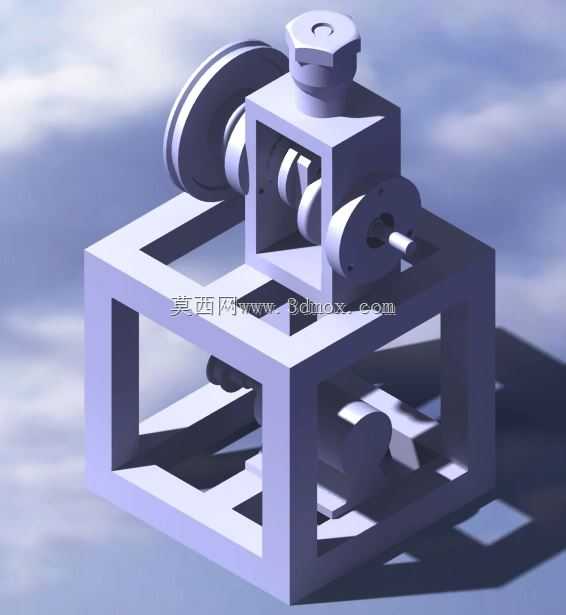

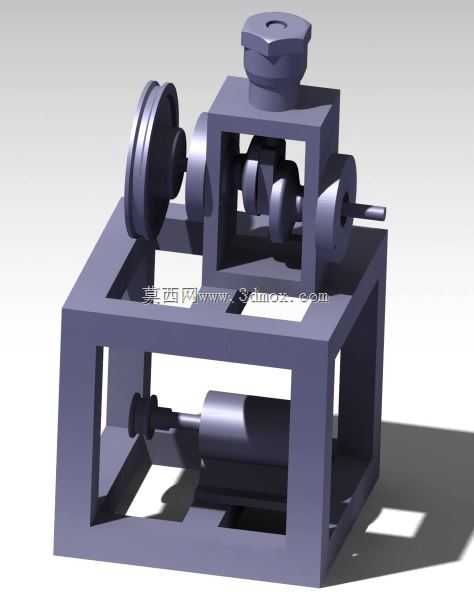

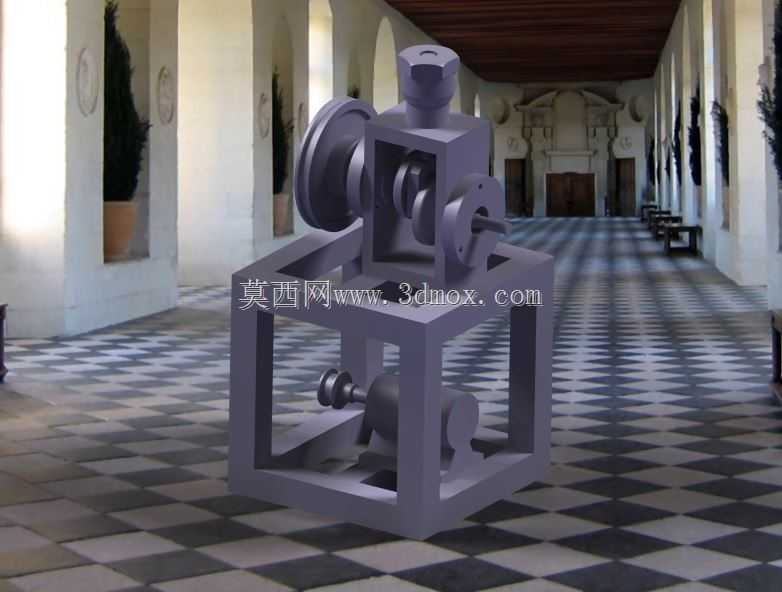

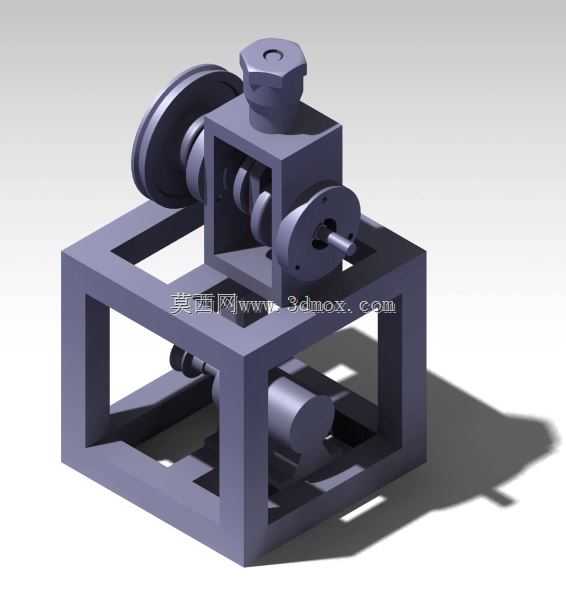

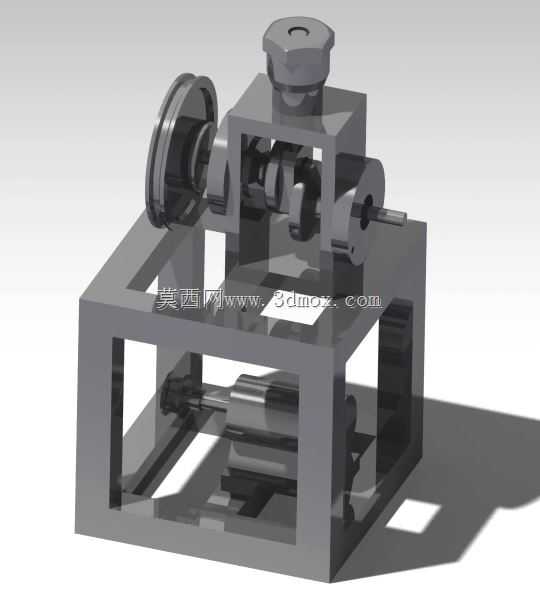

该单球牵引驱动结构主要面向无级变速传动场景设计，可广泛应用于小排量乘用车辆、轻型工业输送设备、小型动力测试台架等需要连续平滑变速的动力传输场合，核心作用是替代传统齿轮啮合式变速结构，在动力输入与输出端之间实现无档位顿挫的转速与扭矩传递，适配需要动态调整传动比的工况需求。从实际用途来看，这套结构能够在动力源持续稳定输出旋转动力的前提下，根据负载端的转速、扭矩需求实时调整传动比，既可以在低负载工况下提升输出转速提高运行效率，也能在高负载工况下放大输出扭矩保障动力输出，避免传统齿轮变速结构换挡过程中出现的动力中断、啮合冲击问题，同时减少齿轮啮合带来的振动与噪音，提升整套动力系统的运行平顺性。在功能特性层面，该结构依靠光滑接触表面的摩擦力实现动力传递，相比齿轮传动具备更大的传动比调节范围，低速状态下的扭矩承载能力更优，传动过程中没有齿轮齿面的啮合间隙，传动精度更高，同时结构整体集成度高，将输入轴、传动球、加压机构、输出轴、支撑机架整合为一体式框架结构，不需要额外搭配复杂的换挡执行机构，整体结构紧凑，日常维护难度更低。从设计思路来看，整体采用框架式箱体作为承载基础，输入轴端设置带轮结构用于对接动力源，中部的单球传动副作为核心变速元件，通过调整传动球与输入、输出端接触盘的接触半径实现传动比的连续变化，顶部设置的加压机构能够根据传递扭矩的大小自动调整接触副的正压力，避免传动过程中出现打滑问题，底部预留的安装平面可直接固定在设备基座上，输入、输出轴的轴伸尺寸、轴径均按照通用动力接口标准设计，能够直接对接常规的联轴器、带轮等传动连接件。在安装边界层面，整体结构采用方正的框架式外形，外部没有突出的尖锐结构，安装时仅需要固定底部框架的四个安装点位即可完成定位，输入轴与输出轴采用平行布置形式，轴端的连接尺寸适配常规的小型动力传输场景，整体占用空间小，不需要预留过大的安装检修空间，侧面预留的观察开口可直接查看内部传动副的运行状态，日常检查维护不需要完全拆解箱体，能够有效降低设备的运维成本。
