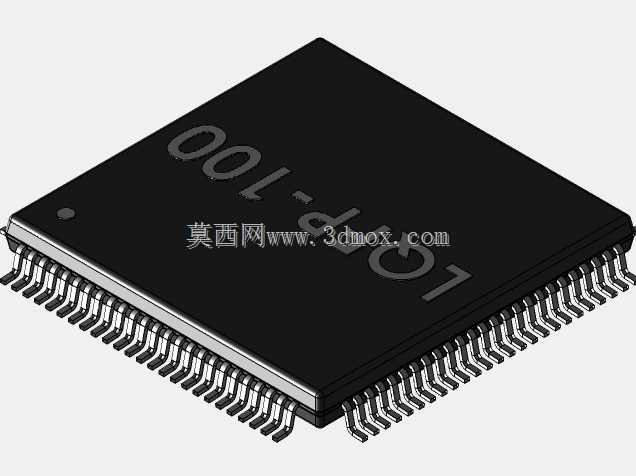

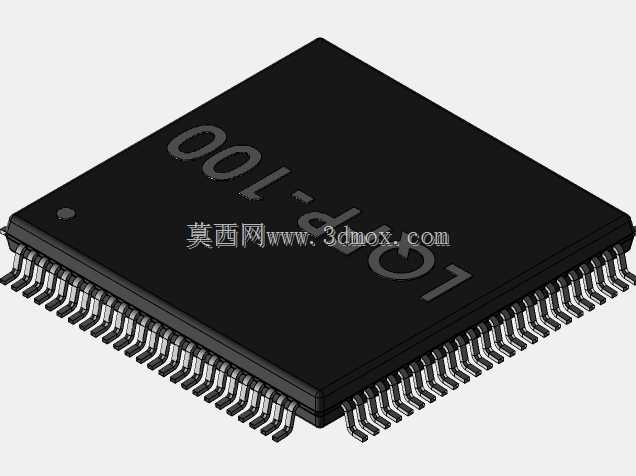

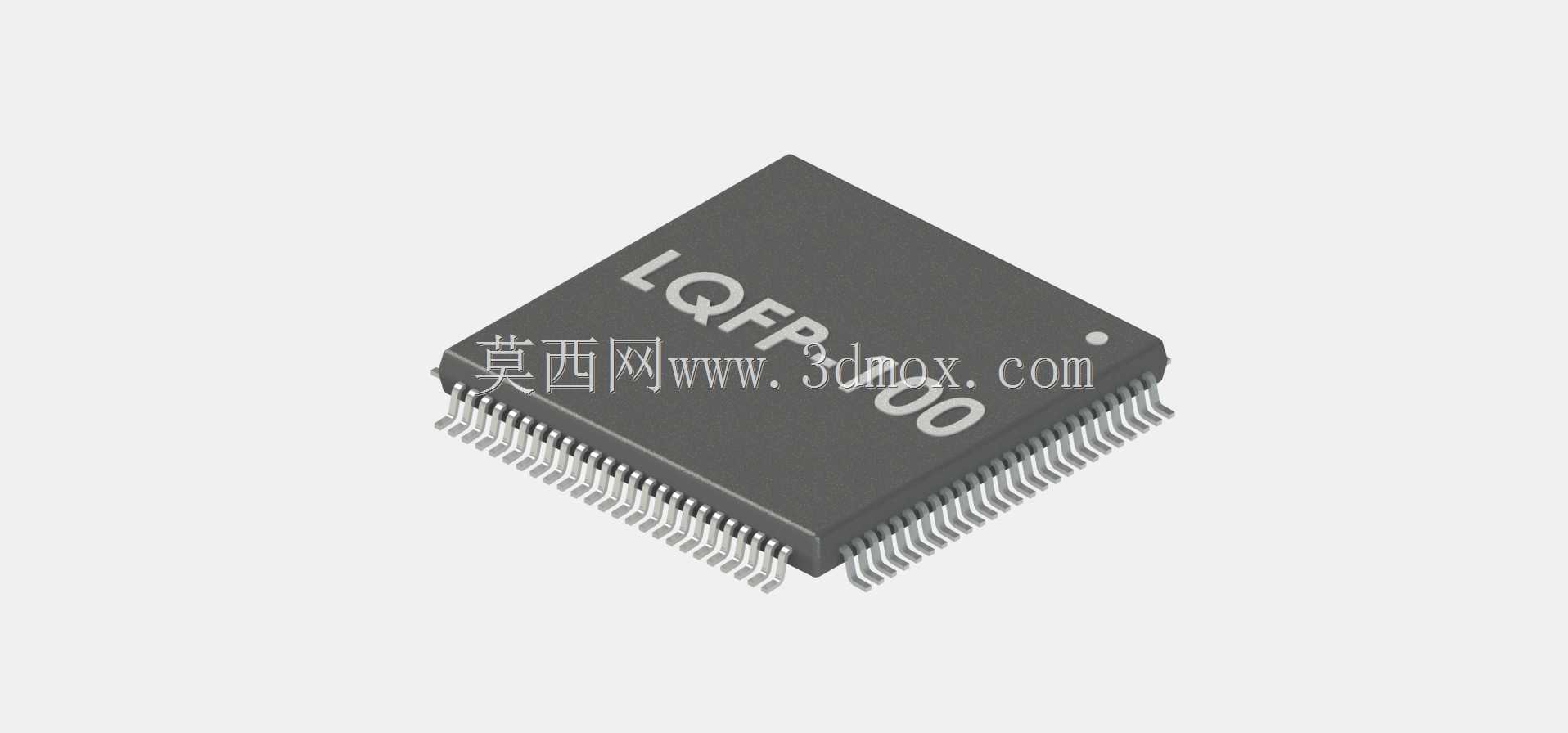

LQFP100封装芯片精细三维结构设计

本次呈现的LQFP-100封装三维结构，是面向消费电子、工业控制、车载电子等领域电路板集成需求设计的标准化芯片封装形态，这类薄型四方扁平封装器件是当前表面贴装集成电路应用最广泛的封装形式之一，能够在有限的板卡空间内实现高密度引脚排布，适配各类主控芯片、信号处理芯片、接口转换芯片的封装承载需求。从实际应用场景来看，这类封装器件大量应用在智能家居主控板、工业PLC控制模块、车载影音系统、便携数码产品的核心电路中，能够在紧凑的安装空间内完成上百路信号的稳定传输，同时兼顾量产焊接的工艺适配性，匹配回流焊、波峰焊等主流SMT贴片生产流程。

该封装的核心功能特性围绕高密度信号互联展开，100根引脚沿封装本体四侧均匀排布，引脚采用鸥翼型弯折结构，既能够保证焊接时焊锡的爬升浸润效果，提升焊点可靠性，也能在器件受到轻微外力时通过引脚的微小形变吸收应力，避免芯片本体或焊点出现开裂损伤。封装本体采用黑色环氧塑封材质成型，能够为内部的硅基晶圆提供物理防护，隔绝外界水汽、粉尘的侵蚀，同时具备良好的绝缘性能，避免引脚间出现短路风险，本体一角设置的定位标记点，能够在SMT贴片过程中为视觉识别系统提供方向参照，避免器件贴装反向导致的电路故障。

在设计思路上，该结构严格遵循行业通用的LQFP封装尺寸规范，主体尺寸控制为14mm×14mm，相邻引脚的中心间距设定为0.5mm，这一参数既能够保证100根引脚的合理排布，也适配常规PCB板的走线宽度与线距要求，工程师在进行电路板布局时，可直接参照该三维结构预留安装空间，在封装本体下方预留合适的散热焊盘区域，同时在引脚外侧预留足够的走线通道与焊接工艺边，避免出现空间干涉。安装边界方面，该封装的引脚向外延伸的长度经过精准核算，焊接后器件底部与PCB板面的间隙控制在合理范围，既能够保证焊接后清洗工序的助焊剂残留可以顺利排出，也能为器件工作时的热膨胀形变预留足够的缓冲空间，避免长期温变循环下焊点出现疲劳失效。整个三维结构完整还原了封装本体的倒角细节、引脚的弯折弧度、表面丝印的标识区域，能够为电路板设计阶段的空间校核、装配模拟、散热仿真提供精准的模型支撑，帮助工程师提前预判布局风险，缩短产品研发的迭代周期。
