MCSDC1006系列无屏蔽贴片功率电感结构

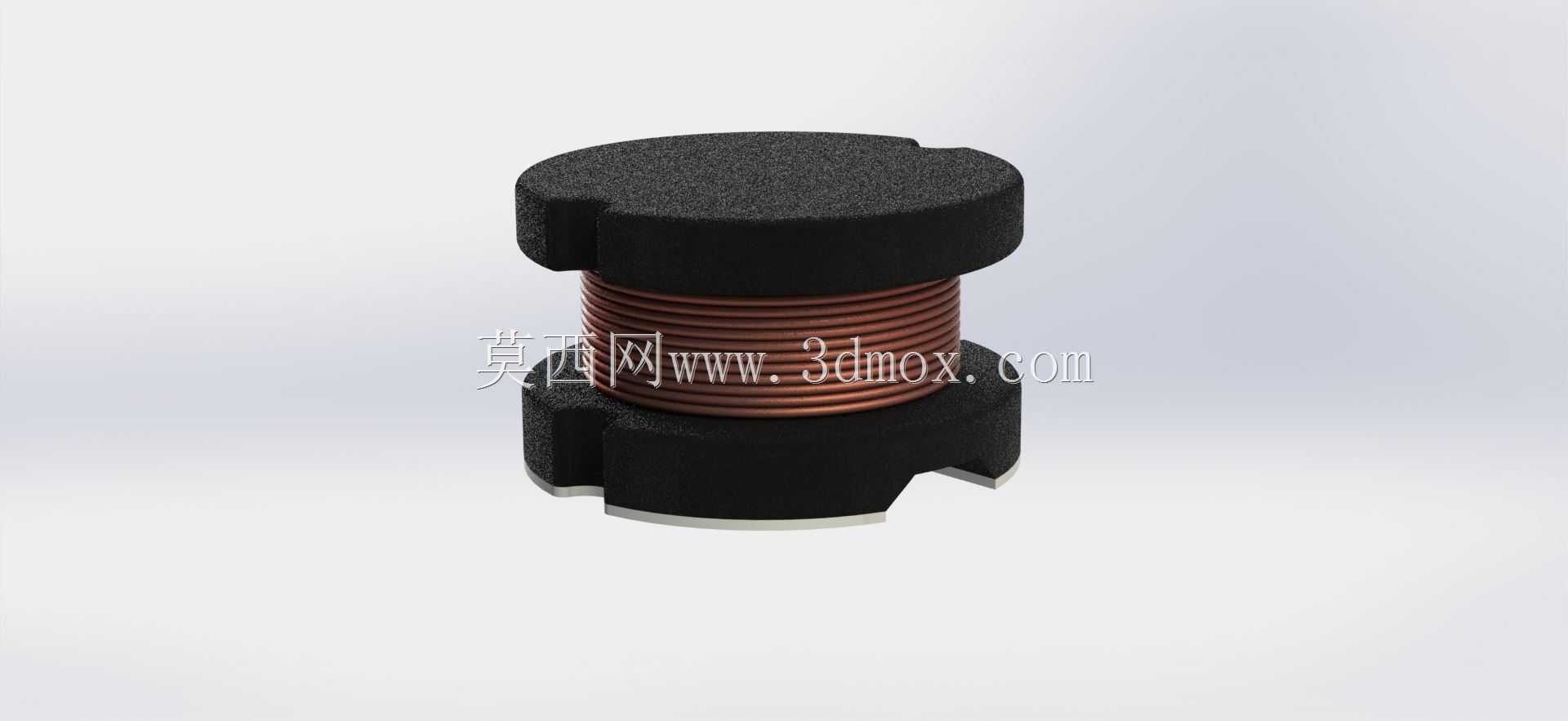

　　在消费类电子、小型工控控制板的电源回路设计中，这类非屏蔽结构的贴片功率电感是DC-DC降压回路里的核心被动元件，主要承担储能、续流、滤除电流纹波的作用，常见于5V转3.3V、3.3V转1.8V这类小功率板载电源场景，额定载流上限300mA，适配负载功率在1W以内的低压供电回路，比如单片机核心板、小型传感器模组、便携数码设备的电源管理模块中都能见到同结构电感的应用。从结构设计来看，这款电感采用工字型磁芯搭配绕制铜线的经典结构，上下两端的磁芯端盖做了对称的缺口设计，并非完整圆形，这一细节是为了适配SMT贴片机的吸嘴拾取定位，同时在回流焊过程中，缺口可以排出焊盘位置的助焊剂挥发气体，减少立碑、虚焊的不良率。

　　磁芯材质选用锰锌铁氧体材质，饱和磁通密度适配小电流场景的储能需求，无屏蔽的开放磁路结构虽然会有少量磁泄漏，但在300mA以内的载流场景下，磁泄漏量控制在板级EMC设计的允许范围内，同时相比屏蔽结构电感，成本更低、厚度更薄，适合对成本敏感、空间紧凑但EMC要求不算极端的消费类板卡设计。绕线部分采用多层平绕的漆包铜线，线径根据载流300mA的需求做了匹配，绕组两端直接引出焊接在底部的金属端电极上，端电极采用镀锡处理，可兼容无铅回流焊的温度曲线，焊接时的浸润性满足SMT量产的工艺要求。从安装边界来看，这款电感的封装尺寸对应1006规格，也就是本体直径10mm量级，高度6mm量级，在PCB布局时需要预留对应的焊盘尺寸，两个焊盘的中心距匹配绕组引出端的间距，布局时要注意远离板上的模拟信号走线，尤其是小信号采样回路，避免开放磁路的漏磁耦合到信号线上引入纹波干扰；同时因为是无屏蔽结构，同一块板上如果布置多个同类型电感，需要保持至少2mm以上的间距，避免相邻电感之间的磁耦合影响各自的电感量精度。

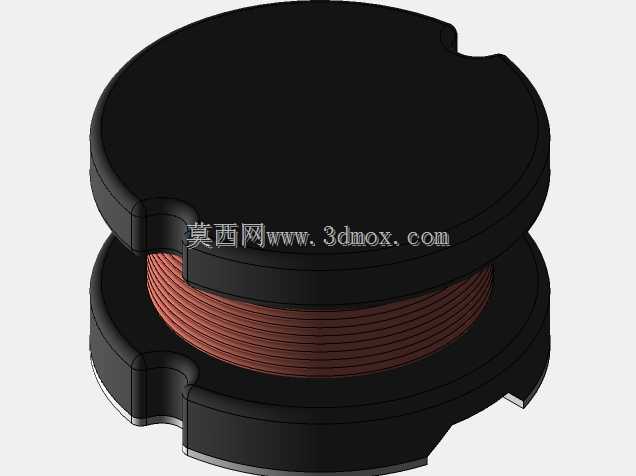

　　在三维建模过程中，这类电感的建模重点在于还原磁芯端盖的缺口特征、绕线的层叠纹理以及底部电极的焊接面尺寸，不需要做过度的内部结构还原，因为在整机结构设计中，这类元件只需要做干涉检查、布局占位的参考，只要外形尺寸、安装定位尺寸、关键特征和实物一致，就能满足结构设计的需求。建模时可以先绘制工字型磁芯的基础轮廓，通过拉伸切除做出端盖的定位缺口，绕线部分可以通过螺旋线扫描生成，注意还原多层绕线的阶梯感，底部电极单独做拉伸实体，区分磁芯、绕组、电极三个部分的外观质感，方便在装配体中快速识别元件类型。

　　实际选型应用中，这类电感的电感量公差通常控制在±20%范围内，适合对电感量精度要求不高的电源滤波、储能场景，不能用于信号谐振、精准滤波这类对电感值公差要求严苛的回路中；开放磁路的结构也决定了它不能用于大电流、高EMC要求的工业电源场景，比如工业PLC的主供电回路、大功率电机驱动回路，就需要选用带磁屏蔽罩的闭合磁路电感，避免漏磁影响周边设备的正常运行。在板卡装配的公差配合上，这类电感的本体高度公差通常控制在±0.2mm，在做结构件的间隙设计时，电感上方的结构件避让距离至少要预留0.5mm以上，避免因为元件高度公差、PCB焊接浮高导致的装配干涉；焊盘设计时要按照规格书的推荐尺寸做钢网开口，避免焊盘过大导致的焊接偏移，或者焊盘过小导致的焊接强度不足。
