PCB板载弯插式BNC射频连接座三维设计

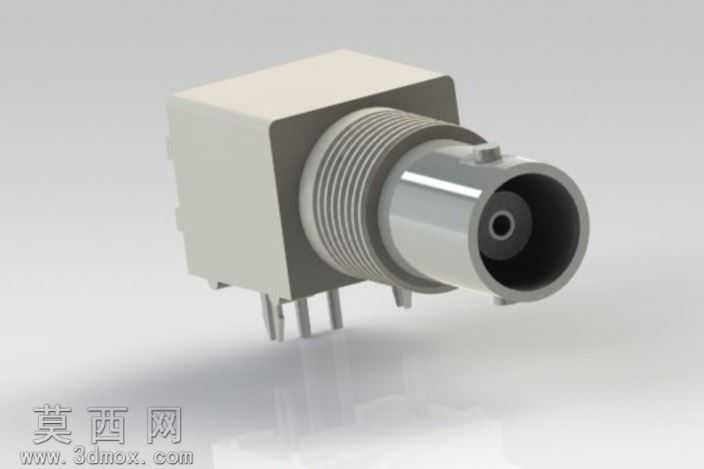

本作品为PCB板载安装的BNC射频连接器三维建模成果，建模过程严格遵循莫莱克斯73100-0131型号的实物尺寸规范，采用SolidWorks完成全参数化特征构建，确保模型各部分尺寸公差符合电子接插件的行业生产标准。建模阶段首先完成同轴接口主体的回转特征构建，针对接口外侧的螺纹结构采用螺旋线扫描切除方式生成，还原BNC接口标准的卡扣配合螺纹轮廓，保证接口部分与标准BNC插头的适配性；金属外壳部分采用拉伸与切除组合特征，还原金属屏蔽壳体的定位卡槽、安装孔位结构，针对壳体与塑胶基座的配合卡扣做了精细化的特征处理，还原实际生产中的卡扣过盈配合结构。塑胶基座部分重点还原PCB插针的定位孔、安装固定孔结构，插针部分按照直插弯脚的实际形态，采用扫描特征构建插针的折弯形态，准确还原插针的引脚间距、伸出长度参数，匹配标准PCB板的焊盘孔位设计。材质渲染阶段，金属外壳与插针部分赋予哑光镀镍金属材质，调整金属材质的反射粗糙度参数，还原电子接插件金属部件的真实哑光金属质感，避免过度反光造成的失真；塑胶基座部分赋予米白色阻燃工程塑料材质，调整材质的漫反射参数与细微颗粒质感，还原注塑塑胶件的表面肌理。结构设计上充分还原该款连接器的实际装配逻辑，金属屏蔽壳体包裹塑胶基座的外侧结构，插针贯穿塑胶基座实现内部信号导通与外部PCB焊接的连接，侧边的固定柱与安装孔对应PCB板上的定位孔，保证焊接安装时的结构稳定性。建模过程中对所有配合面做了干涉检查，确保各零部件之间不存在结构干涉，圆角、倒角等工艺特征完全按照实际注塑件、机加工件的工艺要求添加，避免出现尖锐棱角等不符合生产工艺的结构，模型可直接用于电子设备的结构装配验证、PCB布局干涉检查以及产品展示渲染使用。
