起重吊装用滑轮吊钩组结构设计

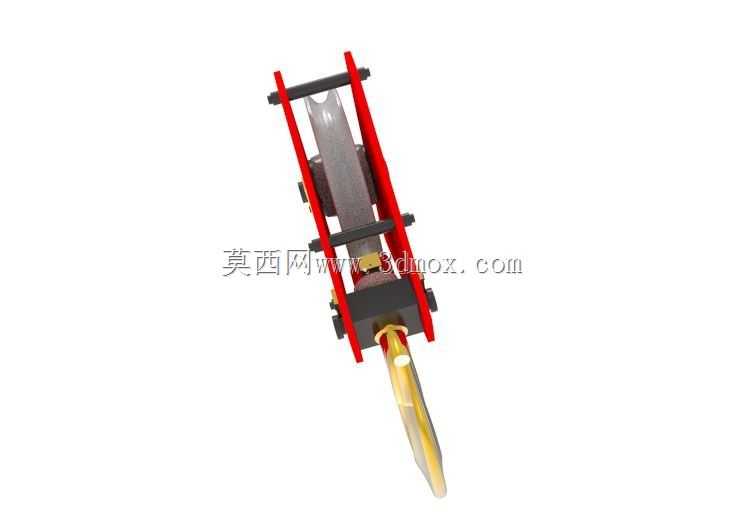

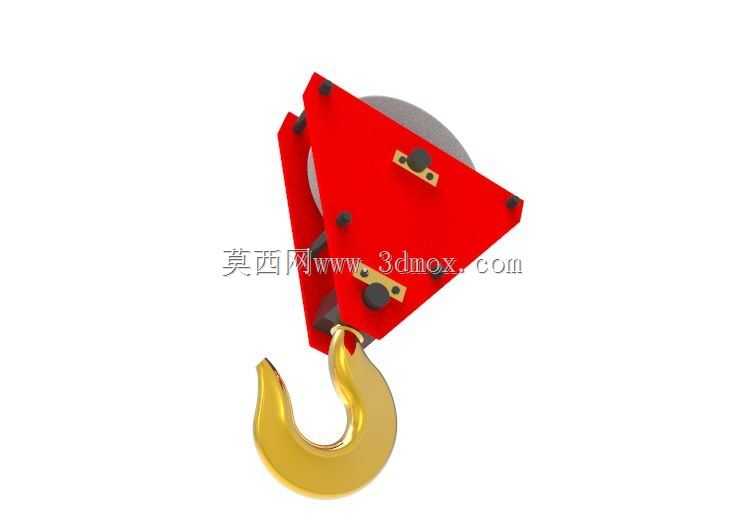

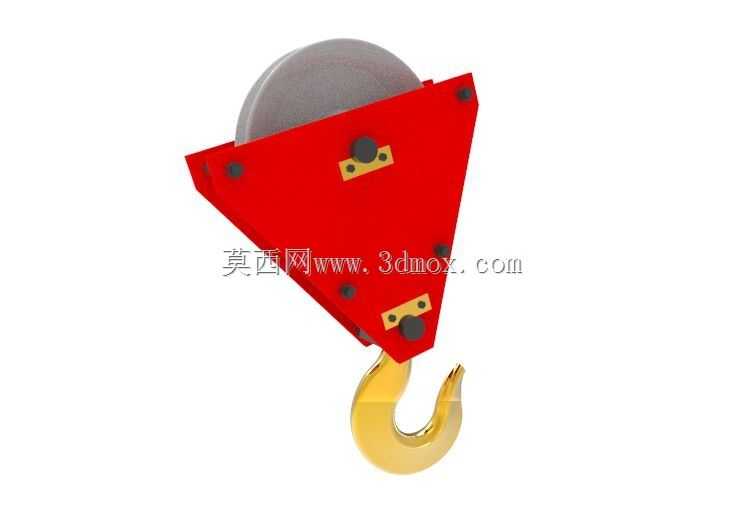

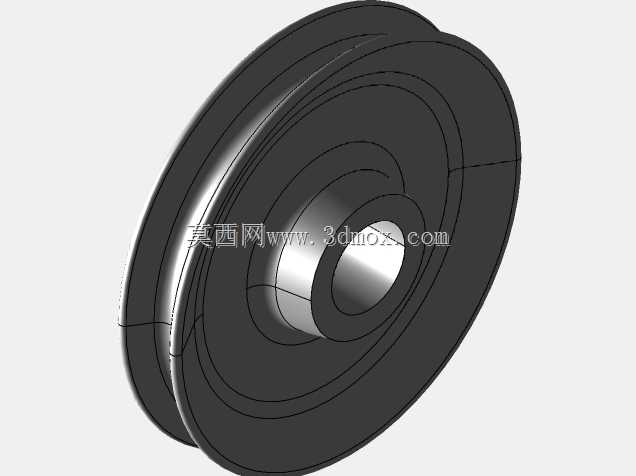

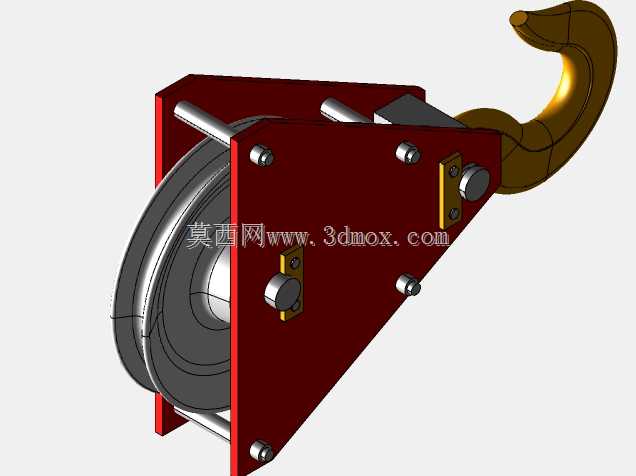

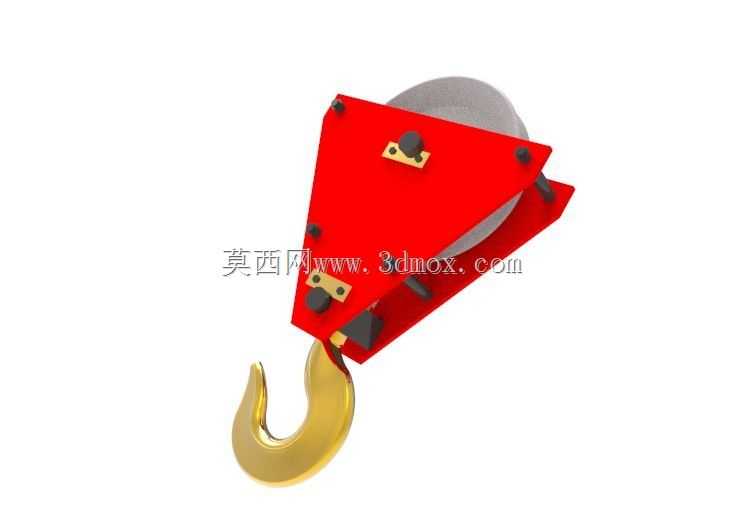

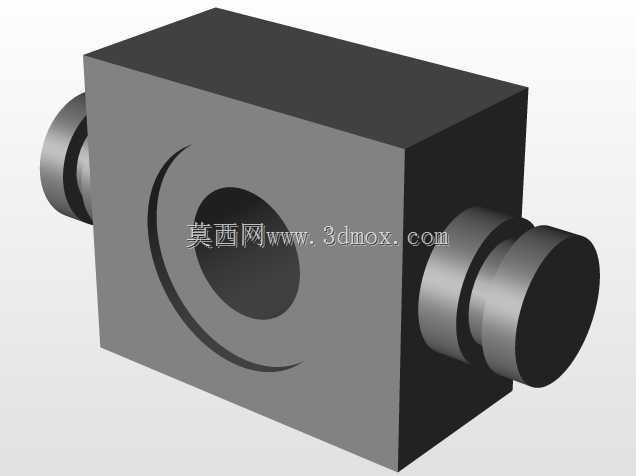

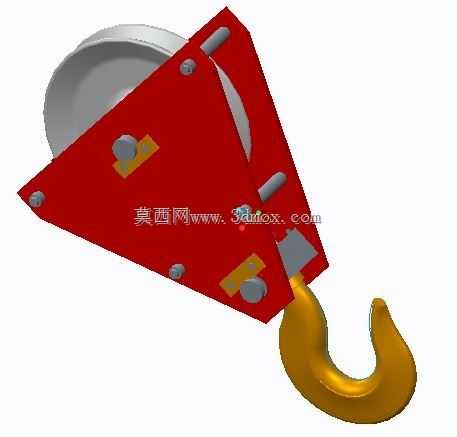

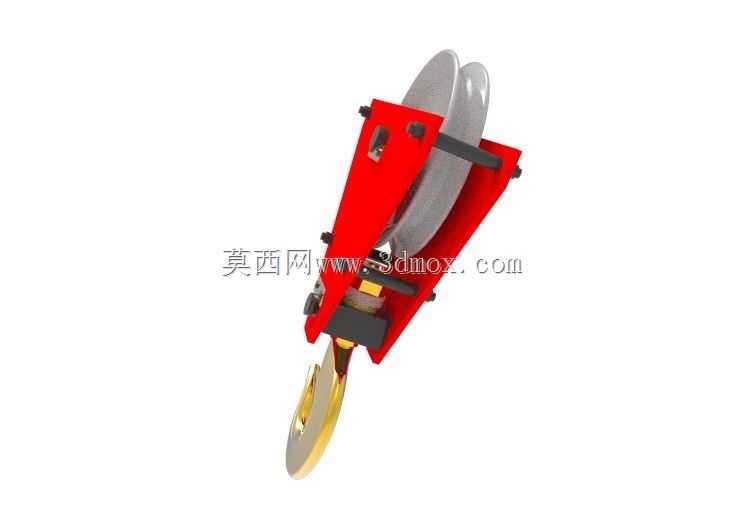

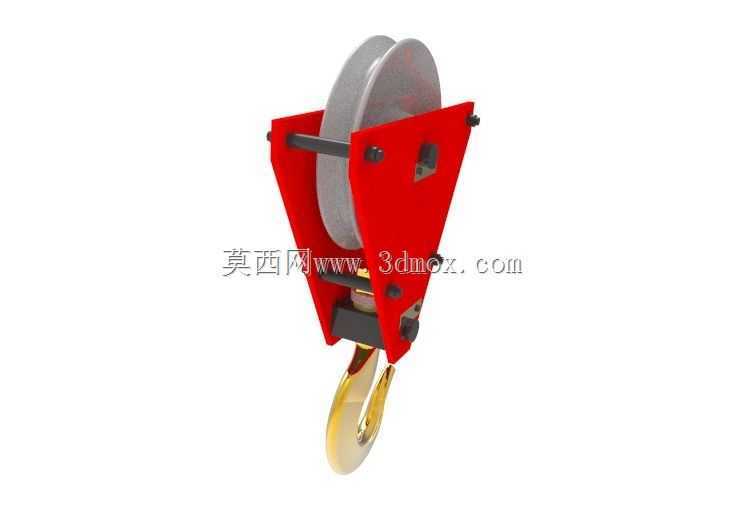

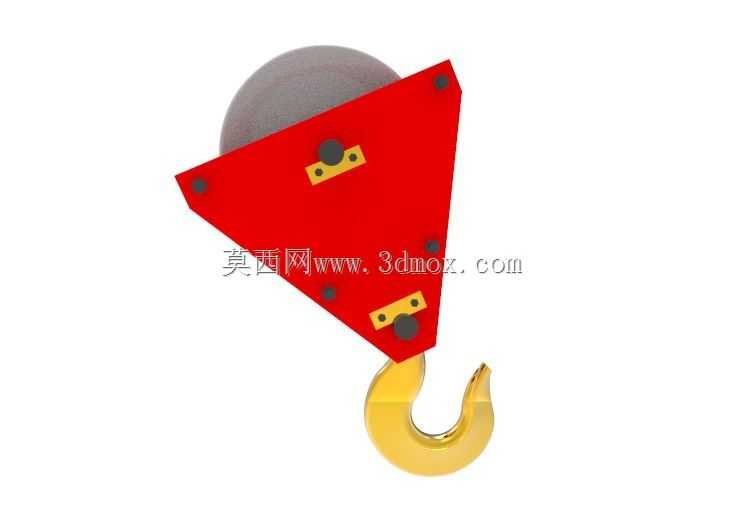

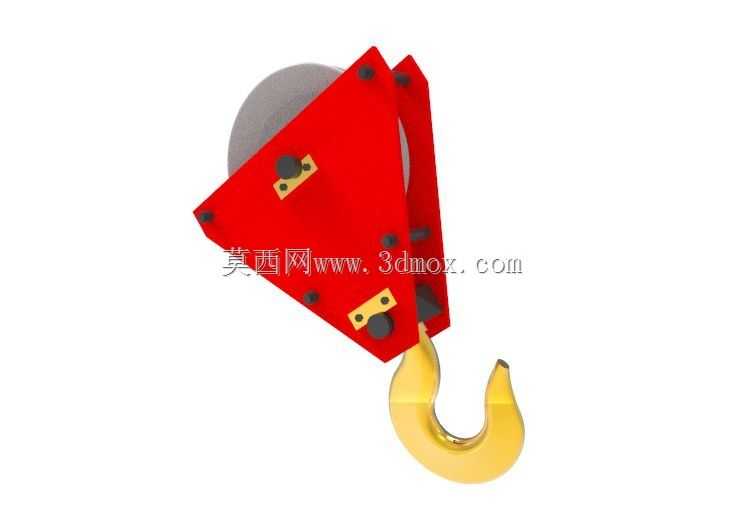

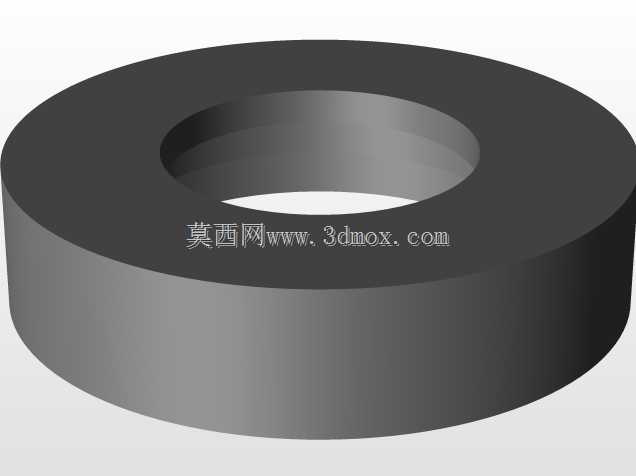

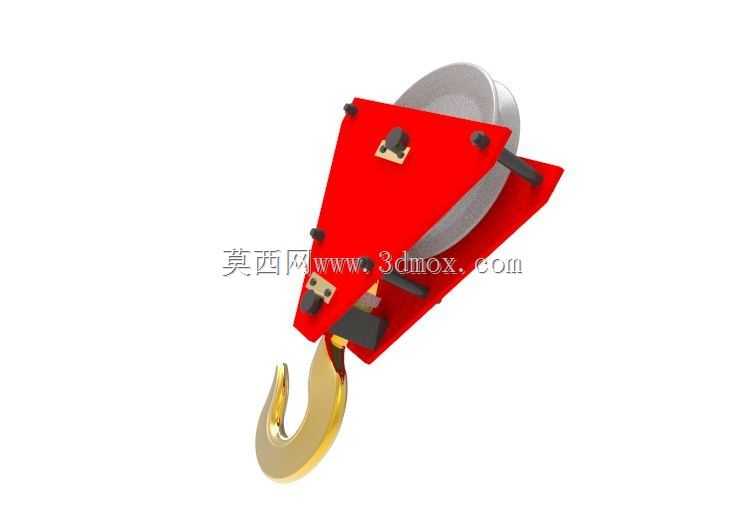

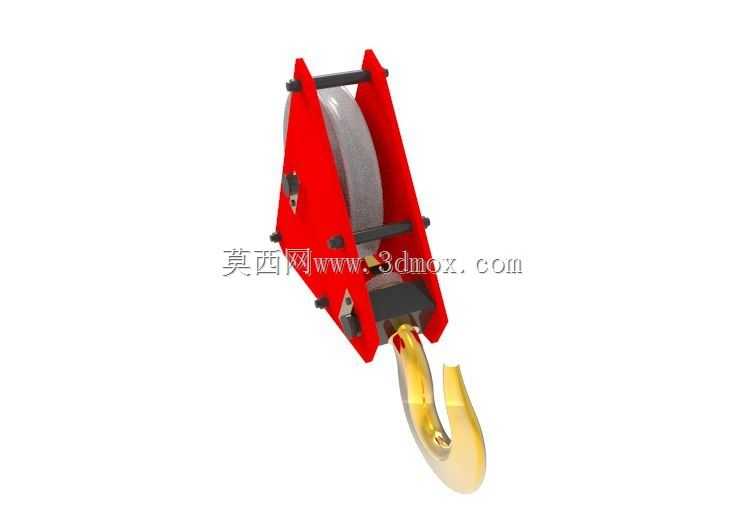

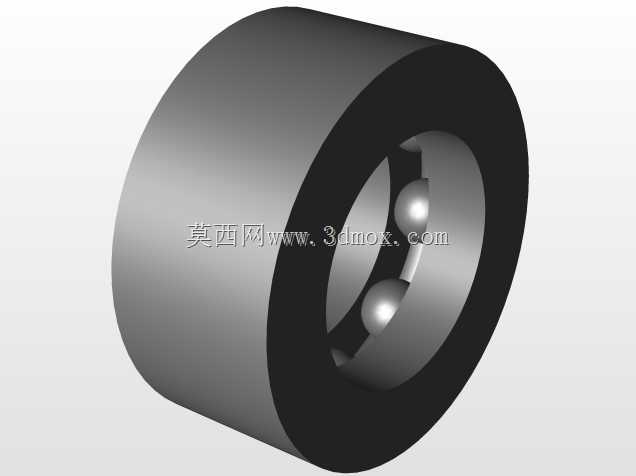

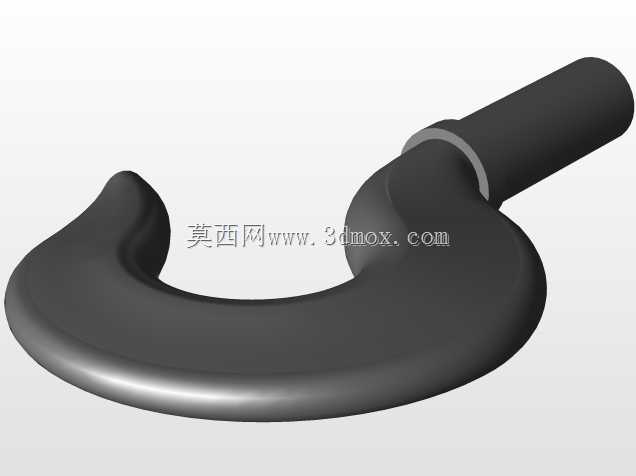

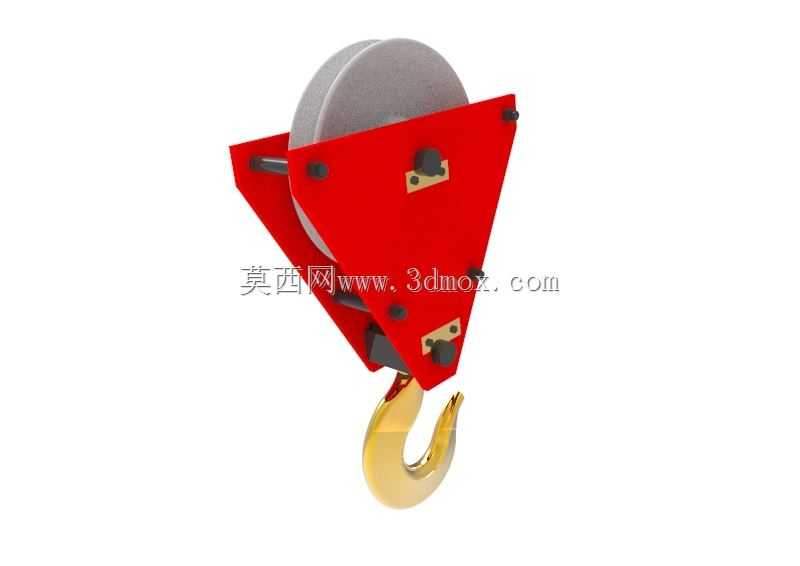

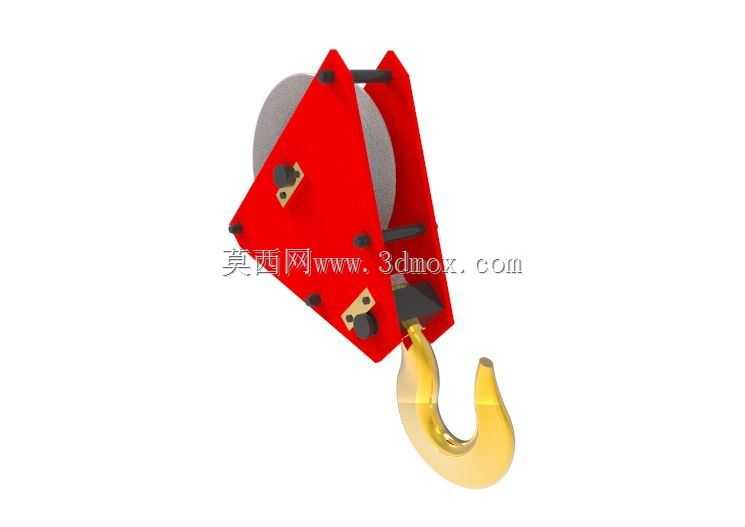

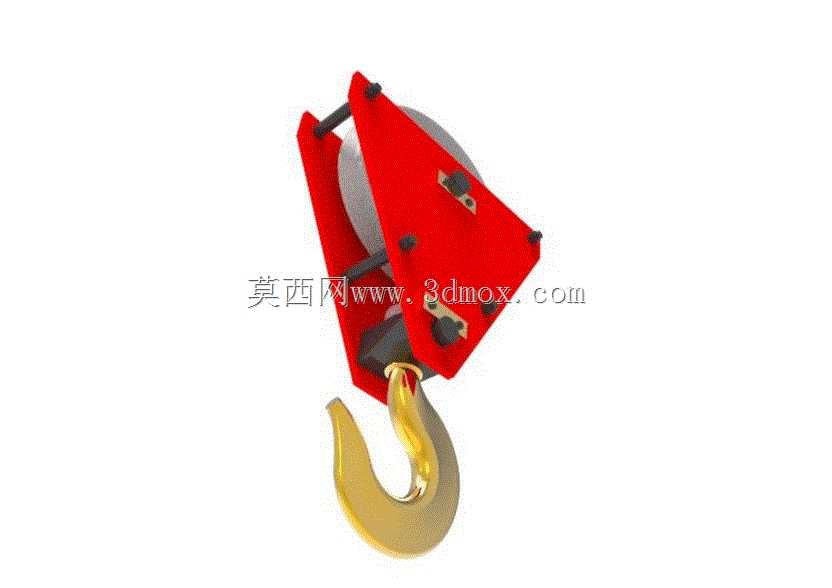

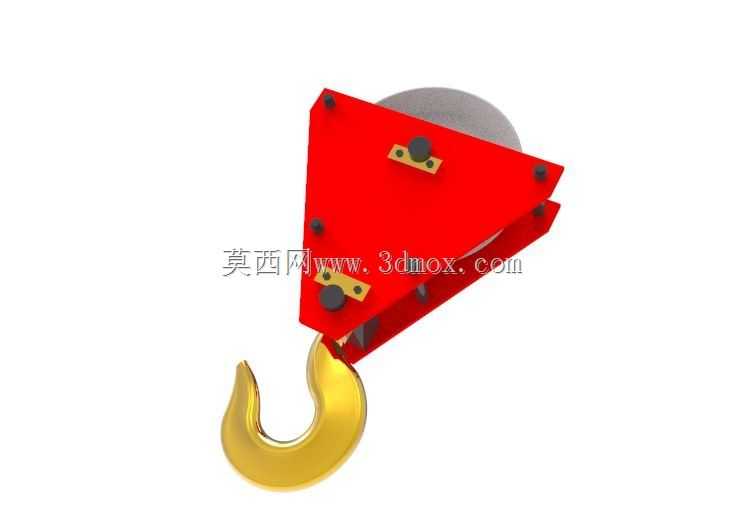

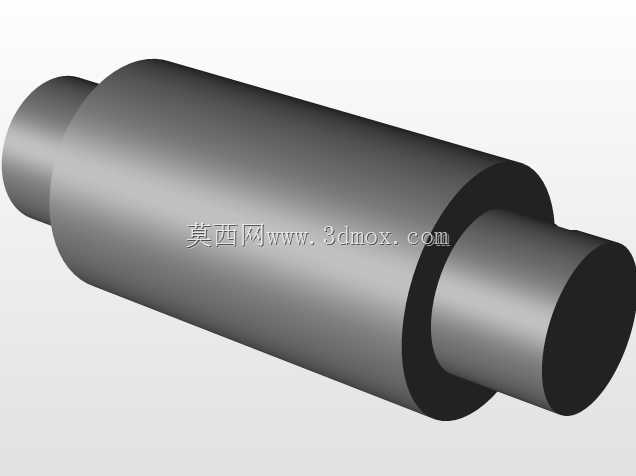

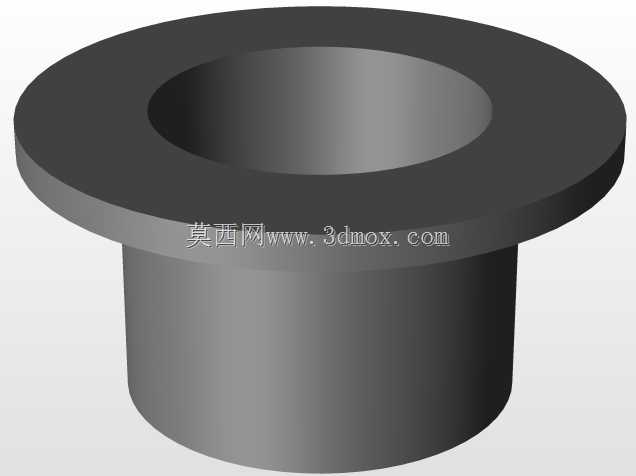

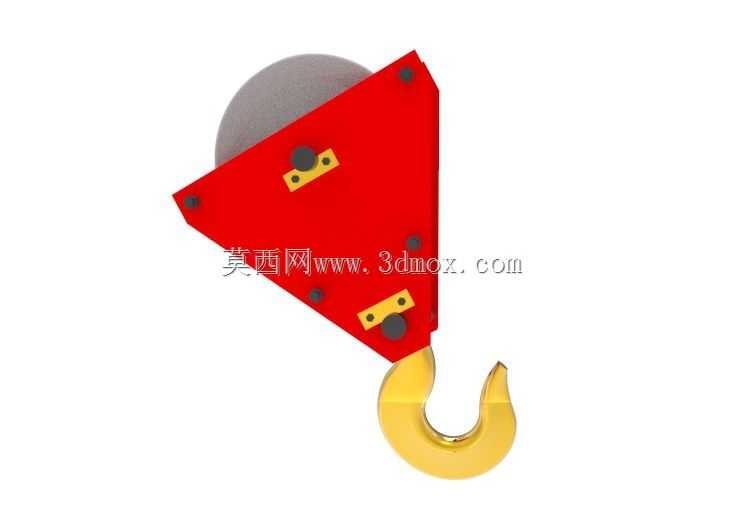

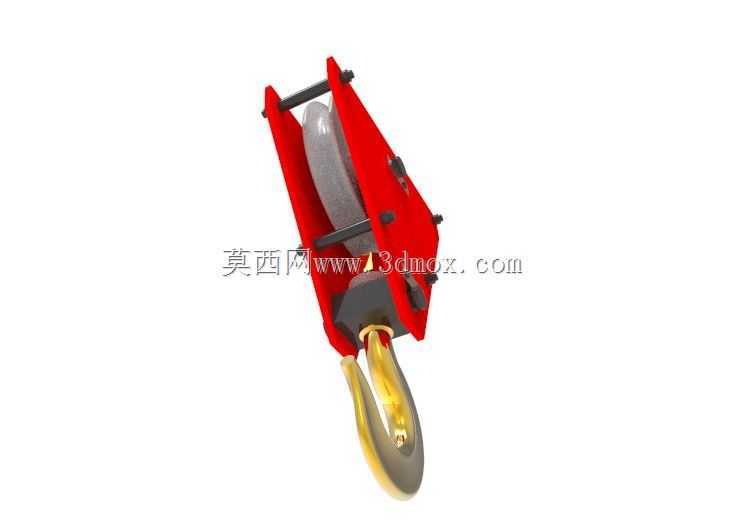

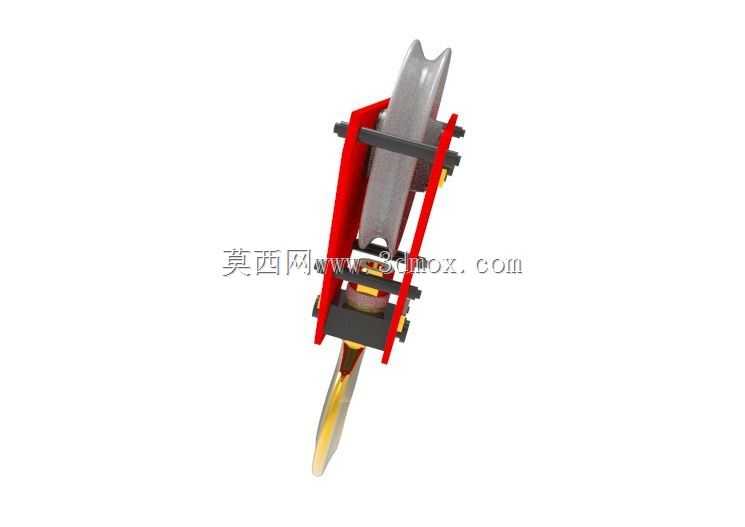

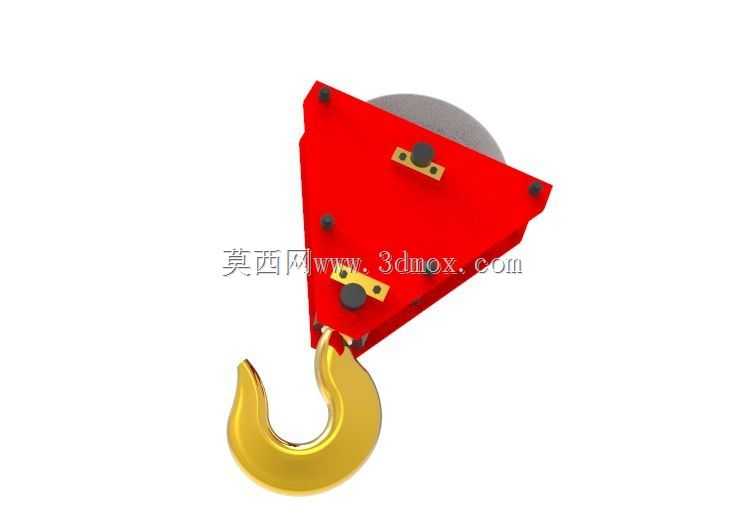

该滑轮吊钩组是起重设备核心的受力承载部件，广泛应用在车间桥式起重机、工地门式起重机、港口门座吊、流动式汽车吊等各类起重装备的起升机构末端，直接承担吊载重物的全部载荷，是连接起升钢丝绳与被吊重物的关键传力结构，其可靠性直接决定起重作业的安全等级，在设备安装、货物装卸、构件转运、重型设备移位等作业场景中都不可或缺。整套组件采用模块化的装配设计思路，核心由滑轮承载架、定滑轮、起重吊钩、销轴连接结构、防护结构几大部分组成，外部承载架采用对称式的三角形焊接结构，这种结构形式可以将吊钩传递的垂直载荷均匀分散到两侧架体上，避免局部应力集中，架体上预留的销轴安装孔位严格同轴，保证滑轮转动时无偏卡，架体外侧的盖板通过定距螺栓锁紧，既可以对内部滑轮形成侧向防护，也能方便后期拆解维护，更换磨损的滑轮或轴承。滑轮部分配套有专用衬套与止推轴承，衬套可以降低滑轮与销轴之间的转动摩擦，减少钢丝绳收放时的阻力，止推轴承则可以承受吊钩旋转时产生的轴向力，让吊载过程中重物可以平稳转动调整方位，不会出现钢丝绳拧扭打结的问题。滑轮外侧设置的防尘罩可以阻挡作业环境中的粉尘、砂石、焊渣等杂物进入滑轮转动副，避免磨粒磨损延长部件使用寿命。吊钩采用锻造钩头结构，钩身带有防脱挡片的安装位，配套的挡销结构可以防止吊装过程中吊索从钩口意外滑脱，钩头通过十字头结构与滑轮架的下部销轴连接，既保证吊钩可以沿水平方向360度自由转动，也能限制钩头的轴向窜动，保证传力路径稳定。整套组件的安装边界以架体顶部的钢丝绳穿入空间为基准，滑轮槽的弧度完全匹配对应直径的起重钢丝绳，保证钢丝绳与滑轮槽的接触面积足够，不会出现钢丝绳被挤压变形的问题，架体两侧的安装孔位间距统一，适配同吨位等级的各类起重小车的吊具安装接口，无需额外改制即可直接替换原有同规格吊钩组。在设计过程中充分考虑了不同作业场景的受力需求，所有连接螺栓都采用防松结构，锁紧板可以对销轴的轴向位置进行双重固定，避免作业过程中销轴窜动脱出，各部件的受力截面都经过载荷校核，在满足额定起重量承载要求的前提下尽可能降低组件自重，减少起重设备的无效载荷消耗，提升有效吊重能力。
