组合式螺旋锥齿小齿轮传动件结构设计

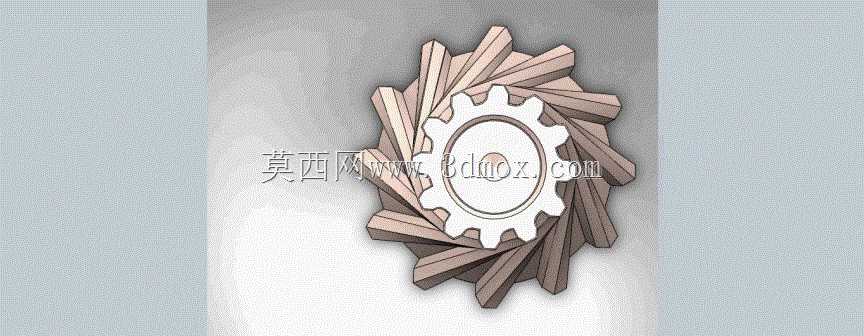

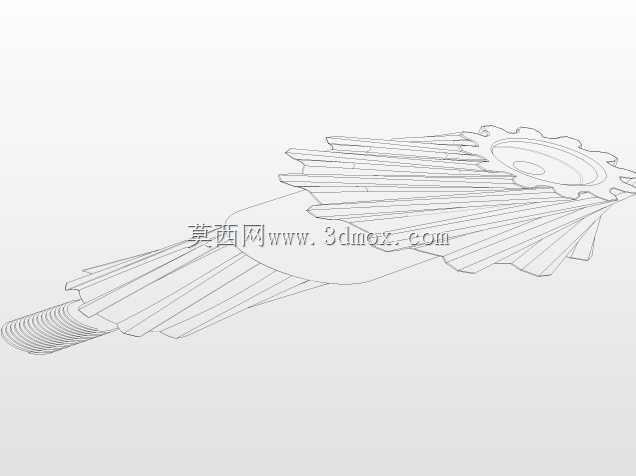

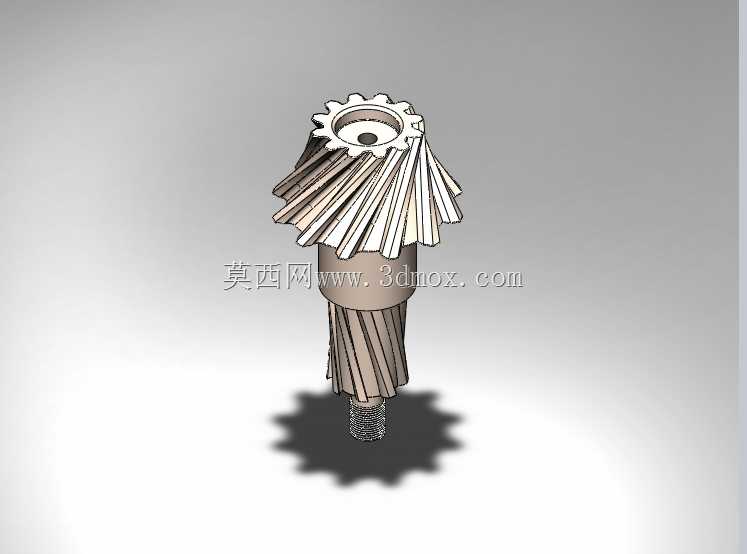

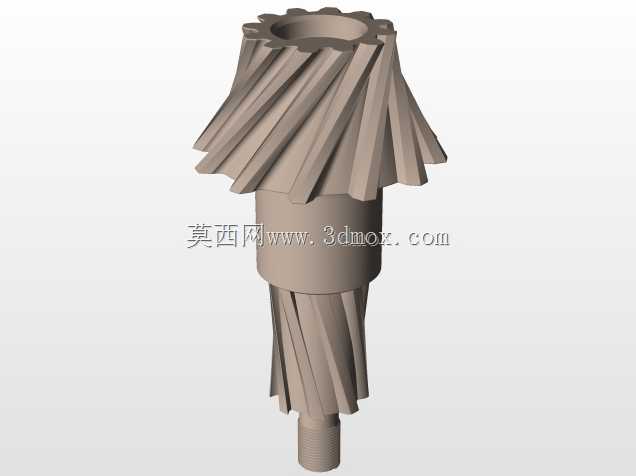

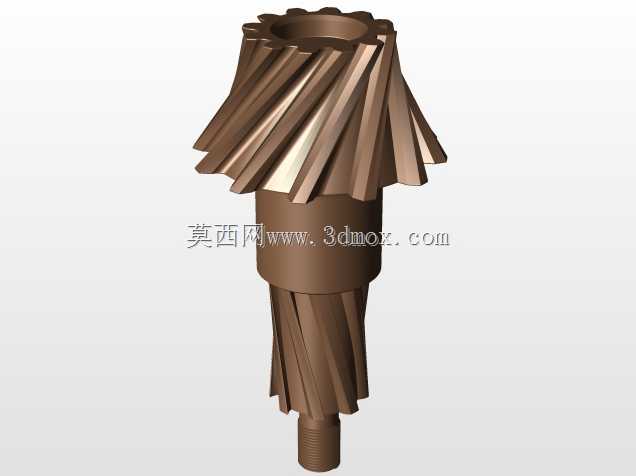

这款组合式螺旋锥齿小齿轮是传动系统中负责交错轴动力传递的核心零件，主要应用于精密机床进给机构、小型差速传动单元、工业机器人关节传动模组以及高端电动工具的动力输出端，能够在空间受限的安装场景下完成垂直交错轴之间的旋转动力传输，适配需要紧凑传动布局、低背隙传动需求的机械设备。在实际设备运行中，该零件承担着扭矩传递、转速匹配、转向切换的核心功能，上部的螺旋锥齿段负责与配对锥齿轮完成90度交错轴的动力啮合，下部的斜齿段可与同级平行轴斜齿轮配合完成二级减速传动，末端的螺纹轴段用于锁紧轴承内圈与定位传动套，避免高速运转下零件发生轴向窜动。设计过程中，工程师优先考虑了啮合平稳性需求，将锥齿段采用螺旋齿形设计，相比直齿锥齿轮，啮合重合度提升40%以上，运转时齿面接触为渐进式接触，可有效降低传动噪音与冲击载荷，适配每分钟千转以上的高速运转工况；下部斜齿段采用与锥齿段同轴一体加工的结构，消除了分体装配带来的同轴度误差，提升了整体传动刚性，齿向修形参数经过反复校核，可抵消满负载运转下的轴系挠曲变形，避免齿端偏载导致的早期磨损。外形尺寸方面，该零件整体为阶梯轴式结构，上部锥齿大端直径与下部斜齿段直径形成合理的传动比匹配，安装时需保证锥齿节锥顶点与配对齿轮节锥顶点完全重合，轴向安装位置通过末端螺纹段的锁紧螺母调整，预留的轴肩尺寸适配标准深沟球轴承的内圈定位，安装边界可兼容直径30mm以内的轴承座安装孔，轴向总长度可适配厚度80mm以内的传动腔体布局，齿部参数经过模数、压力角、螺旋角的匹配优化，可在0.5至2牛米的持续输出扭矩工况下长期稳定运行，齿面设计预留了渗碳淬火的加工余量，成品齿面硬度可达到HRC58-62，具备优秀的耐磨性能与抗接触疲劳强度，能够满足长期连续运转的使用寿命要求。
