金属啮合式直齿传动齿轮组结构设计

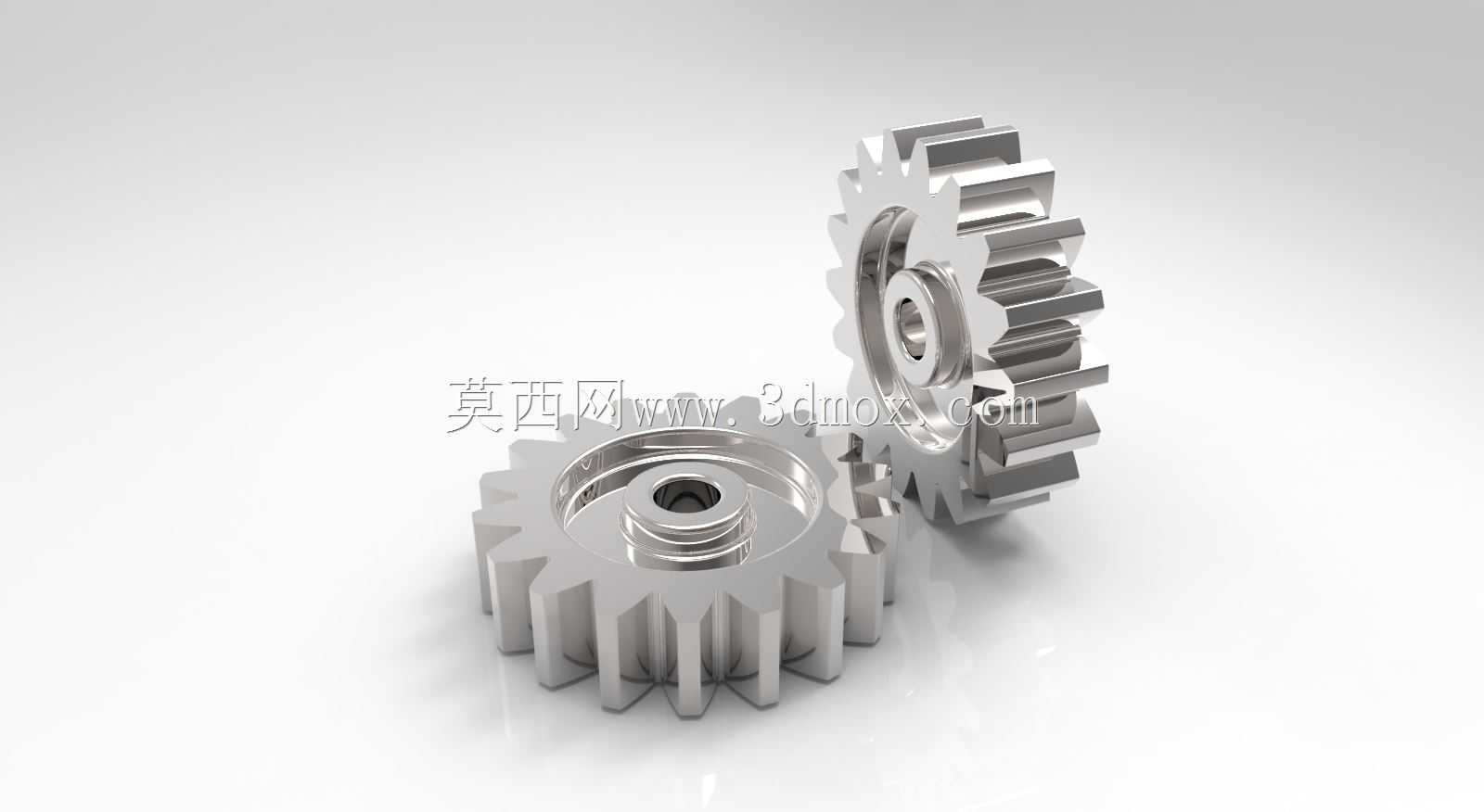

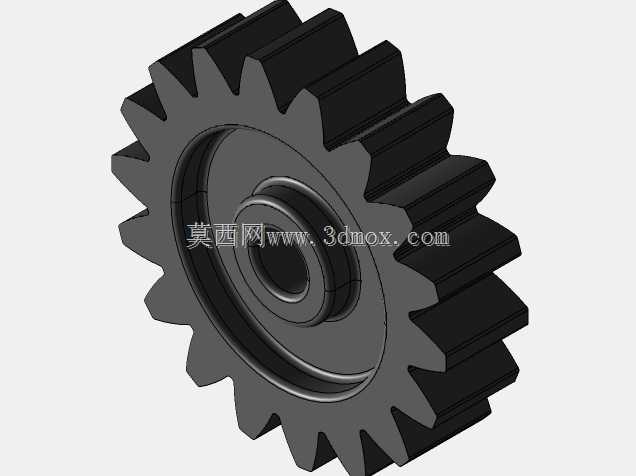

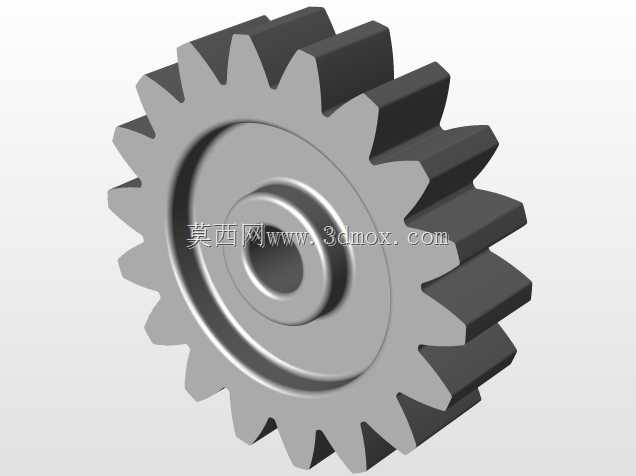

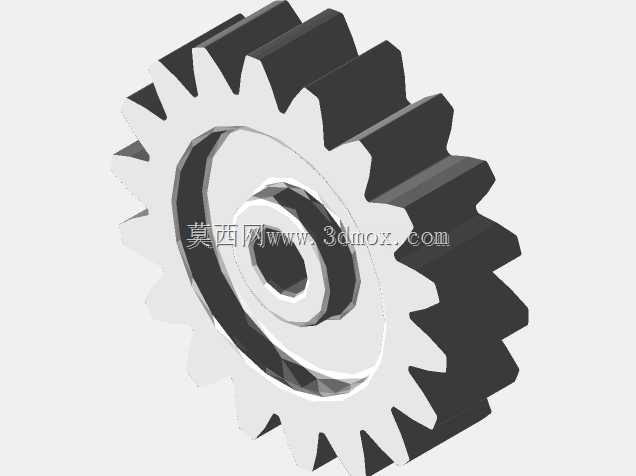

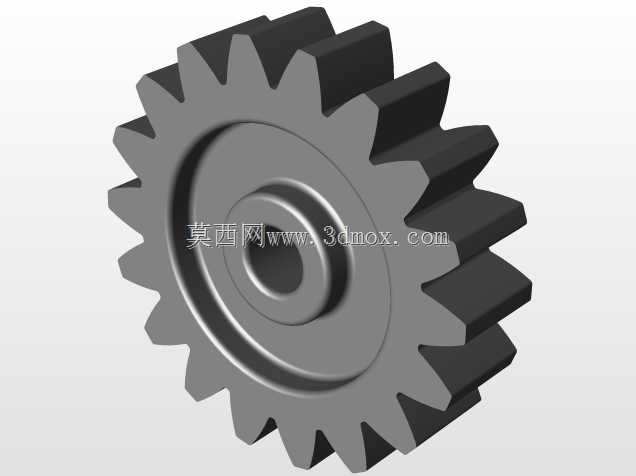

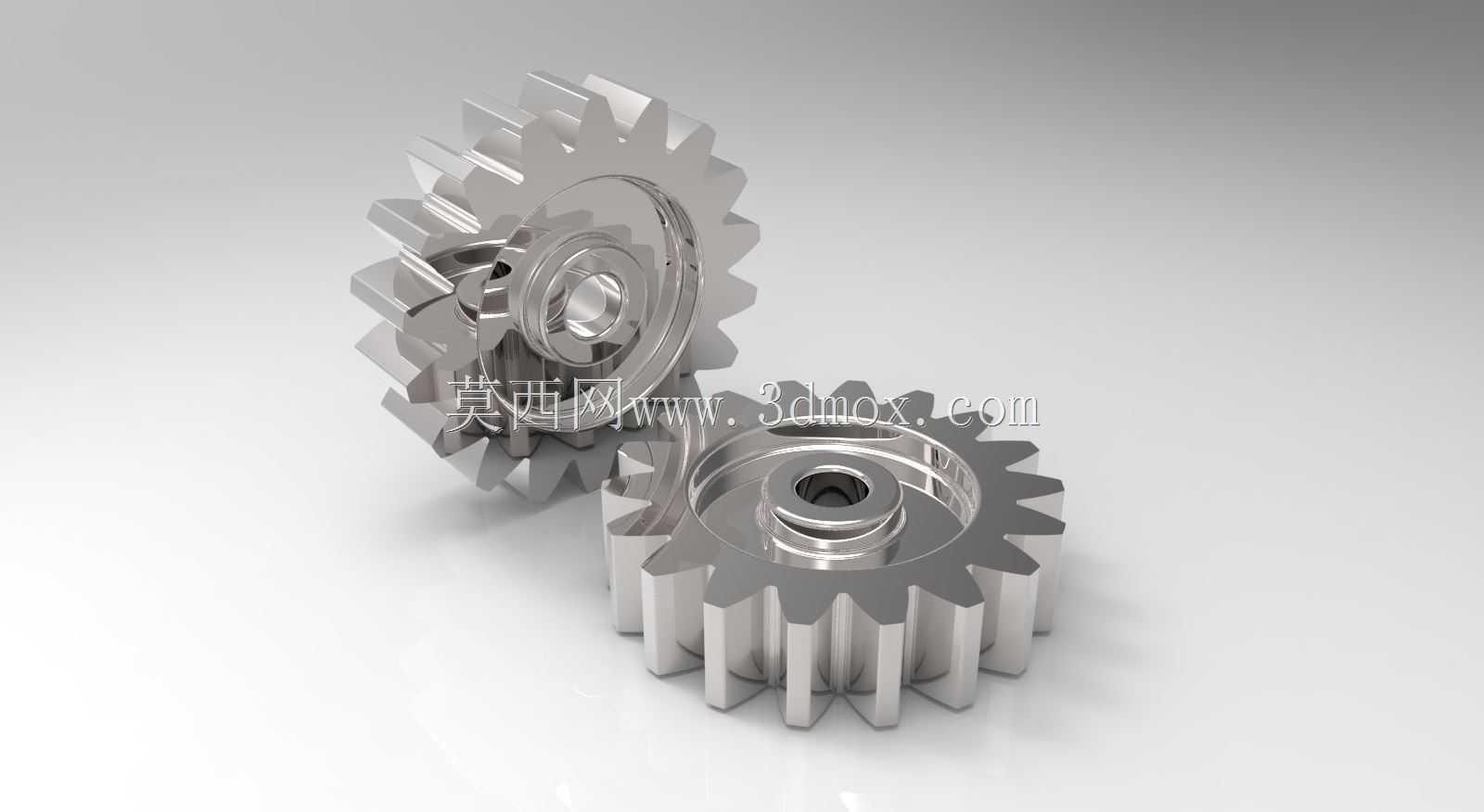

这套直齿传动构件是机械传动系统中应用极为广泛的基础动力传递部件，在轻工包装生产线、小型输送设备、精密机床进给机构、自动化装配工位、民用机电产品等场景中承担着定速比动力传输、转向切换、扭矩传递的核心作用，是平行轴传动场景下可靠性最高、应用成本最低的传动结构形式之一。相较于斜齿轮、蜗轮蜗杆等其他传动构件，直齿结构不存在轴向分力，安装调试门槛更低，传动过程中无附加轴向载荷，对支撑轴承的选型要求更宽松，后期维护更换的成本也更低，非常适合中低速、中等载荷的定传动比传动场景。从设计逻辑来看，这套齿轮采用渐开线齿形设计，齿廓曲线经过参数化校核，啮合过程中重合度处于合理区间，能够保证传动过程的平稳性，有效降低啮合冲击与运行噪音，避免传动过程中出现卡滞、打齿等失效问题。齿轮的中心轴孔采用同轴度精度控制设计，能够与标准传动轴实现紧密配合，轮毂位置做了加厚处理，可承受传动过程中的径向载荷与扭矩冲击，避免长期运行后出现轮毂开裂、轴孔磨损变形等问题。齿面与齿根位置做了圆角过渡处理，能够有效分散齿根位置的应力集中，提升齿轮的抗弯曲疲劳强度，延长构件的使用寿命。从尺寸参数与安装边界来看，单组齿轮的节圆直径为30mm，安装基准圆直径为25.72mm，总齿数为18齿，齿顶圆、齿根圆的尺寸均按照标准模数参数设计，可与同模数的其他直齿轮实现顺畅啮合，无需额外做适配修形。安装时仅需保证两个啮合齿轮的中心距符合设计公差要求，轴系平行度控制在允许误差范围内，即可实现稳定的动力传递，安装固定方式可采用键连接、顶丝固定等常规轴系连接方案，适配绝大多数常规传动安装场景。齿轮整体采用金属质感的外观设计，齿面平整光滑，棱边无毛刺锐边，既可以直接用于实际设备的装配使用，也可作为机械原理教学、传动方案演示的可视化模型，帮助从业者直观理解直齿轮传动的啮合逻辑与运行原理，在小型机电产品开发、非标自动化设备设计、机械教学实训等领域都有着很高的实用价值。
