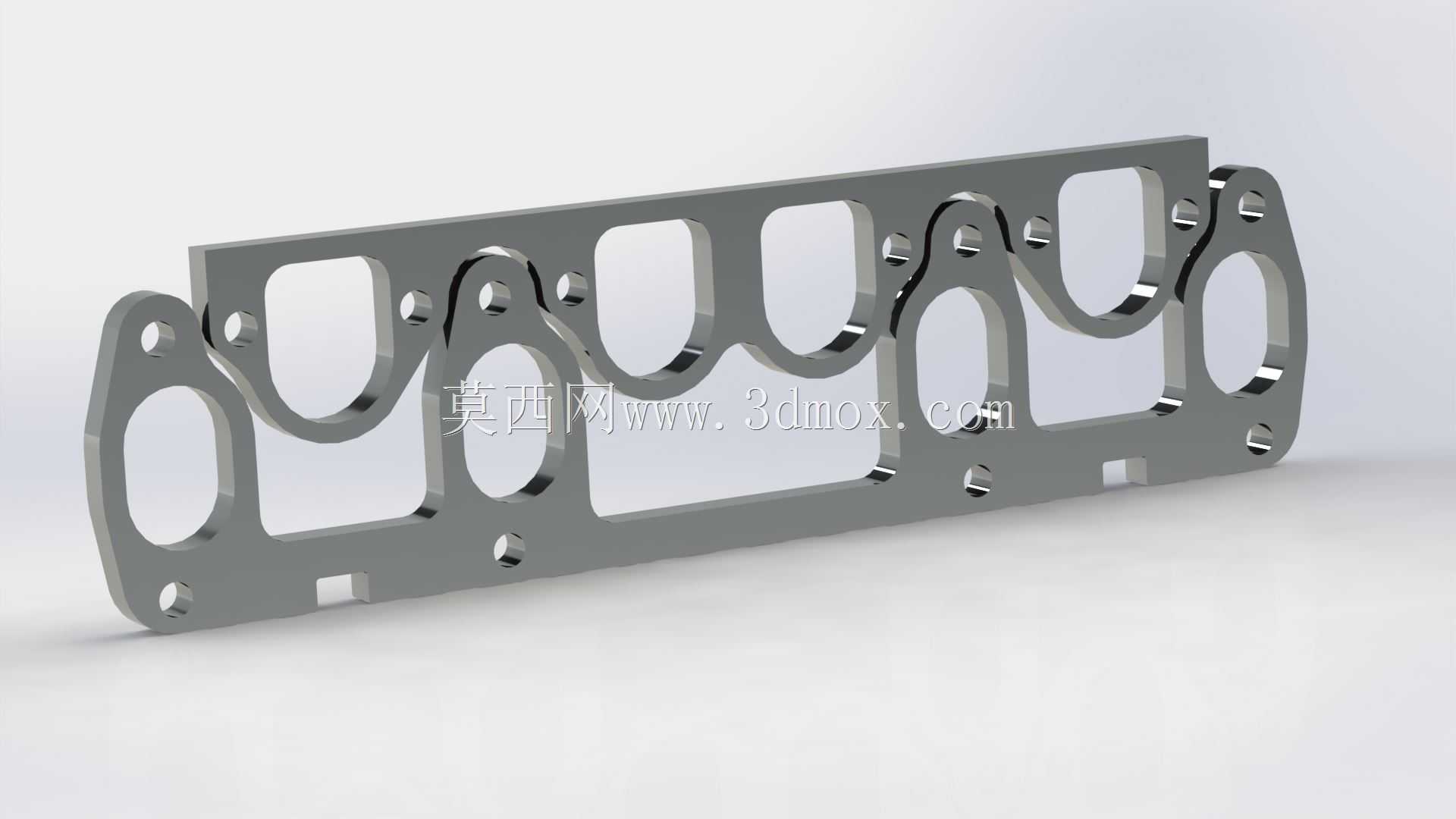

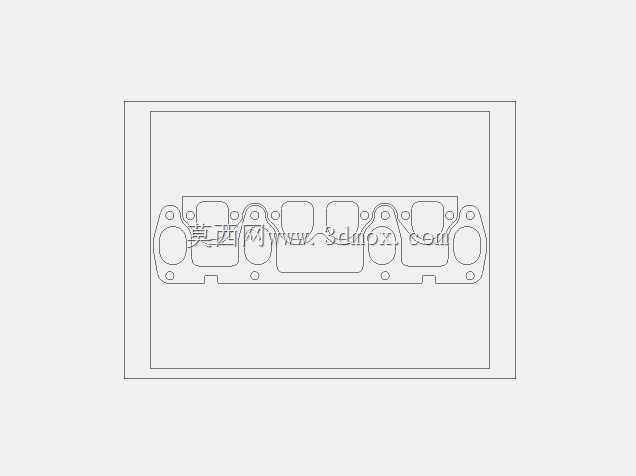

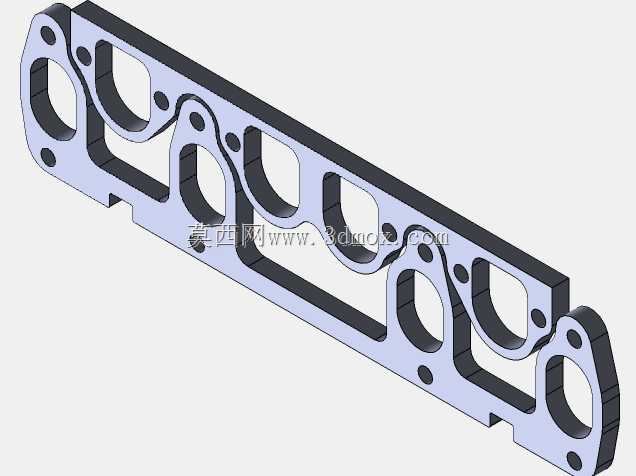

1.9TDI发动机涡轮歧管密封法兰结构

这款法兰结构主要应用于小排量柴油动力单元的进排气歧管与涡轮增压器的连接工位，是动力总成气路密封系统中的核心承压部件，直接决定了增压气路的密闭性与动力输出的稳定性。在实际装车场景中，该部件夹装在缸盖排气侧端面与涡轮增压器进气壳体之间，一方面要承受排气冲程带来的高温高压脉冲气流冲击，另一方面要平衡缸盖与涡轮壳体因材质热膨胀系数差异带来的微量形变，避免长期工况下出现漏气、窜气问题，防止增压压力不足导致的动力衰减、排放超标故障。从功能特性来看，该法兰采用一体化板式结构，整体轮廓完全匹配1.9TDI动力单元的歧管接口排布，所有气道开孔严格对应缸盖排气道的位置与截面形状，开孔边缘做了圆弧过渡处理，避免气流在变径位置产生紊流，降低排气阻力，让废气能够更顺畅地推动涡轮叶轮转动，提升增压响应速度。法兰本体上的安装孔位按照缸盖螺栓的排布坐标精准设计，包含主固定孔与定位销孔，定位孔采用小间隙配合公差，安装时能够快速完成对位，避免装配错位导致的密封面压合不均；主固定孔周边做了局部加厚处理，分散螺栓锁紧时的压应力，防止长期受振出现孔位开裂问题。在设计思路上，这款法兰充分考虑了柴油动力单元的工况特性，整体采用等强度结构设计，在保证密封面平面度要求的前提下，对非承压区域做了合理的减重挖除，既控制了部件自身重量，又减少了热容量，让冷启动时法兰能够更快达到工作温度，降低低温工况下的密封件老化速度。密封面的平面度公差控制在极小范围内，能够适配多层金属密封垫片的压合要求，保证每个气道周边的压合力均匀一致，不会出现局部压力不足导致的漏气。从安装边界来看，法兰的整体外轮廓完全避让了周边的发动机附件、管线固定位与缸盖加强筋结构，安装时不需要调整周边部件位置，可直接适配原厂的装配工位；法兰厚度经过精准核算，既保证了高温下的结构刚性，不会因螺栓锁紧力产生翘曲变形，又不会占用过多的装配空间，保证涡轮壳体安装后与周边隔热罩、管线之间留有足够的安全间隙，避免运行过程中出现运动干涉。气道开孔的截面形状完全复刻缸盖排气道的出口轮廓，没有出现截面突变，能够最大程度降低排气背压，让废气排出过程更加顺畅，既可以提升涡轮的做功效率，也能在一定程度上降低排气噪音，优化动力单元的NVH表现。
