Ender3MAX机型热端适配安装板结构

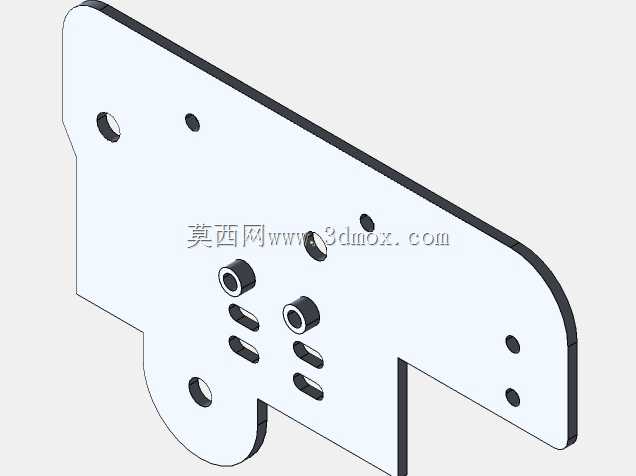

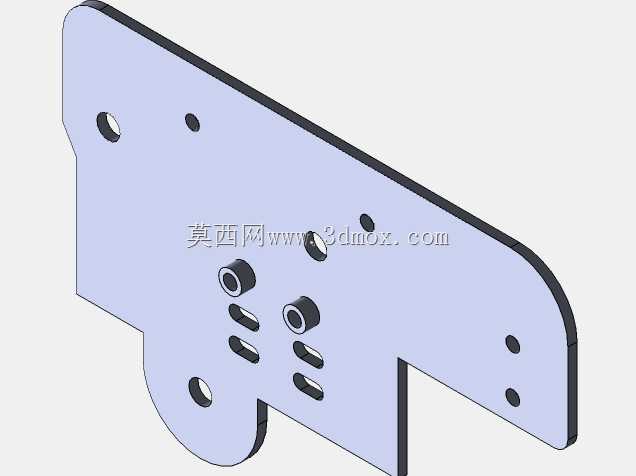

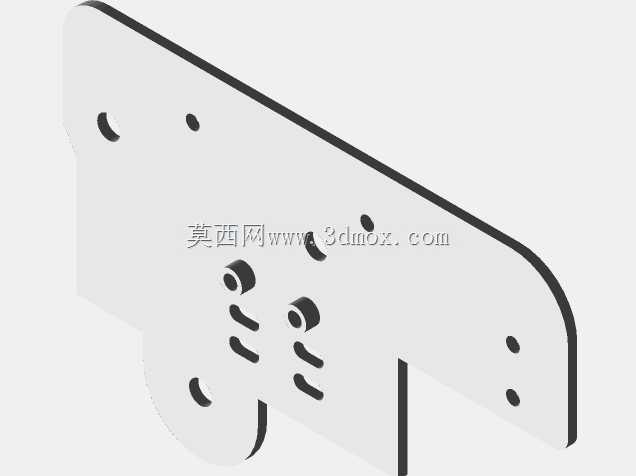

　　在桌面级FDM3D打印设备的改装与原厂配件替换场景中，热端安装板是连接X轴运动滑台、热端挤出组件、散热风道与风扇护罩的核心承载结构件，其安装精度直接决定热端运行时的同轴度、喷头与打印平台的平行度，进而影响首层附着效果、打印件尺寸精度与长时间运行的结构稳定性。这款适配Ender3MAX机型的热端安装板，在设计时首先明确了原厂X轴滑台的安装边界：安装板主体采用薄板折弯式结构，主体板材厚度适配原厂滑台的卡槽限位尺寸，无需额外打磨或修改滑台结构即可完成对位安装，板体边缘做了圆角过渡处理，避免安装调试过程中剐蹭操作人员手部或设备走线。板体上的安装孔位完全匹配原厂热端组件的固定点位：其中两个带同轴凸台的孔位为热端散热块的主固定孔，

　　凸台高度与散热块的安装沉槽深度匹配，安装时可直接将散热块卡入凸台定位，无需反复调整热端的垂直角度，保证喷头轴线与打印平台保持垂直；三个并排的长圆孔为喉管冷却风道的固定位，长圆孔预留了0.8mm的前后调整余量，可适配不同规格的散热风道安装，同时方便调整风道出风口与喉管散热片的相对位置，保证散热气流能完全覆盖喉管散热段，避免打印过程中出现喉管温度过高导致的耗材提前融化堵头问题。板体上方的两个大小不一的圆孔为X轴限位触发块的安装位与走线固定孔，大孔用于安装限位触发挡片，小孔用于穿过热端加热棒、热敏电阻的走线，配合板体侧边的走线槽可将线材规整固定，避免X轴往复运动时线材与同步带、光杆发生剐蹭磨损。板体右侧延伸段的两个小孔为风扇护罩的固定位，

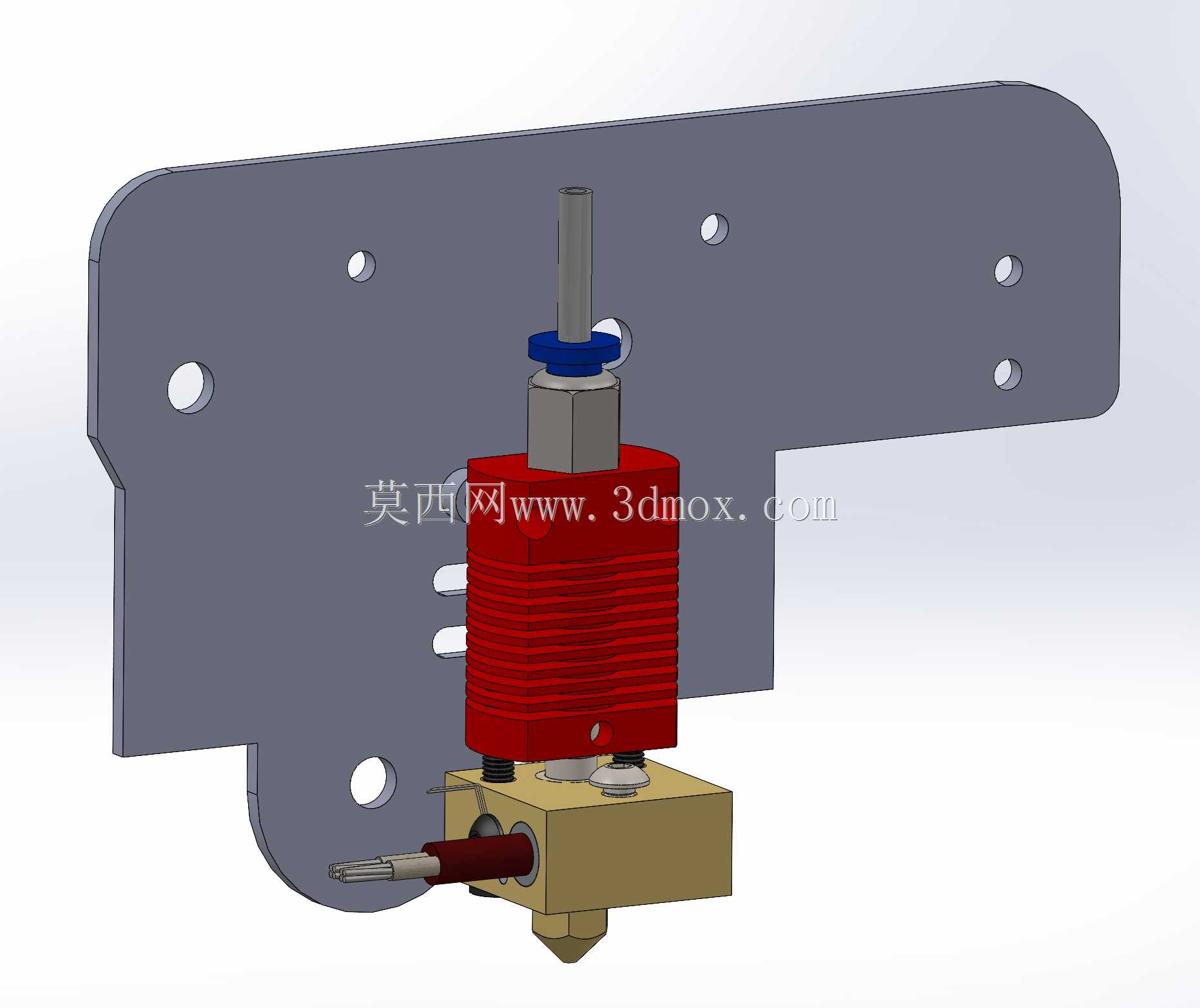

　　孔位间距匹配4010轴流风扇的安装孔距，安装后风扇护罩可完全覆盖散热风扇，同时预留了足够的进风空间，不会因为护罩遮挡导致散热风量不足。板体下方的异形缺口为热端加热块与喷嘴的避让空间，缺口尺寸经过核算，在热端做最大幅度的Z轴抬升、X轴左右移动时，加热块与喷嘴不会与安装板发生干涉，同时缺口边缘与加热块之间预留了2mm的安全距离，避免加热块的高温直接传导到安装板上，导致板体受热变形影响安装精度。在实际装配场景中，这款安装板可直接替换原厂损坏的热端安装板，也可用于第三方热端组件的改装适配：安装时先将热端散热块通过凸台定位固定在板体主安装位，锁紧固定螺丝后再安装喉管冷却风道，通过长圆孔调整好风道位置后锁紧螺丝，

　　随后将散热风扇与护罩固定在板体延伸段，整理好线材穿过走线孔后，将整个组件对位安装到X轴滑台的卡槽内，锁紧滑台固定螺丝即可完成装配，整个过程无需额外制作转接件，也不需要对原有设备的其他部件做修改。设计时还考虑了长时间运行的结构强度问题：板体在热端主安装位、滑台连接位做了局部加厚处理，避免X轴高速往复运动时板体发生共振，导致打印件表面出现振纹；板体所有孔位的边缘都做了去毛刺处理，安装时不会出现孔位卡滞、螺丝拧入不顺的问题，同时所有固定孔的孔径都匹配对应规格螺丝的公差范围，既不会因为孔径过大导致固定松动，也不会因为孔径过小导致螺丝无法拧入。对于桌面级3D打印设备的维护与改装场景来说，这类安装板的精度直接决定了热端的运行稳定性，相比通用型转接板，这款适配特定机型的安装板不需要用户自行测量孔位、调整安装位置，可大幅降低改装与维护的调试时间，同时保证安装后的结构精度满足长时间打印的使用需求。
