往复式发动机活塞连杆组件结构设计

活塞连杆组件是往复式活塞发动机的核心传动部件，广泛应用于车用汽油机、柴油机，小型通用动力机械、农用机械动力单元、园林机械动力头等场景，是实现热能向机械能转换的关键运动构件。在实际运行过程中，活塞直接承接气缸内燃烧膨胀的高压燃气推力，通过活塞销将作用力传递给连杆，最终带动曲轴做旋转运动，完成动力输出的核心流程，其结构设计合理性直接决定发动机的动力输出效率、运行稳定性与整机使用寿命。

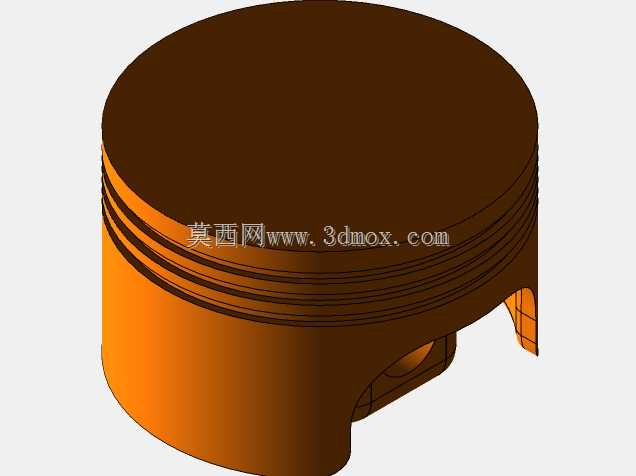

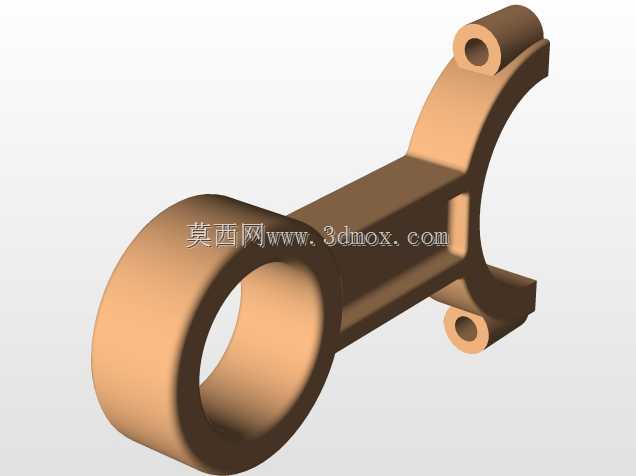

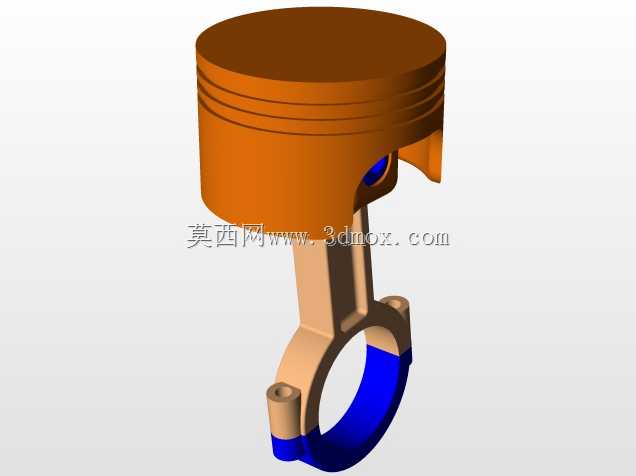

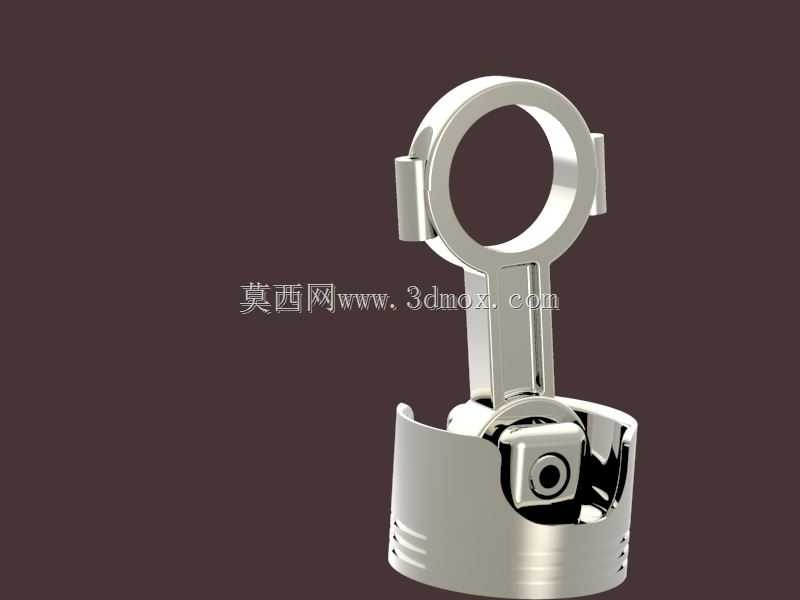

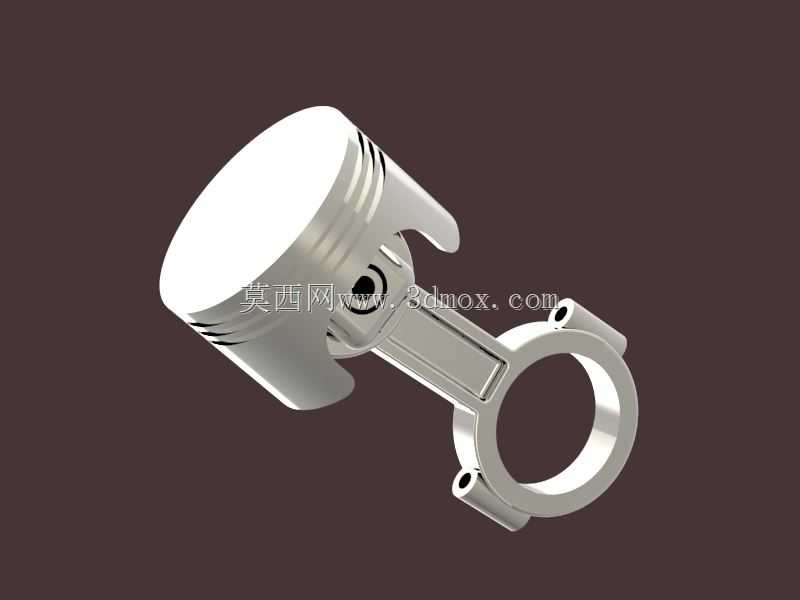

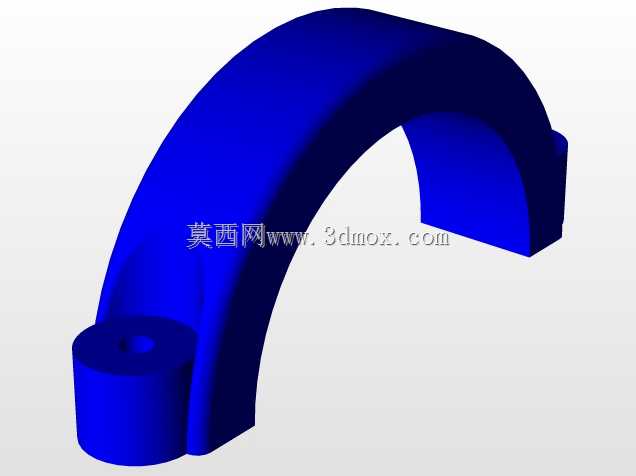

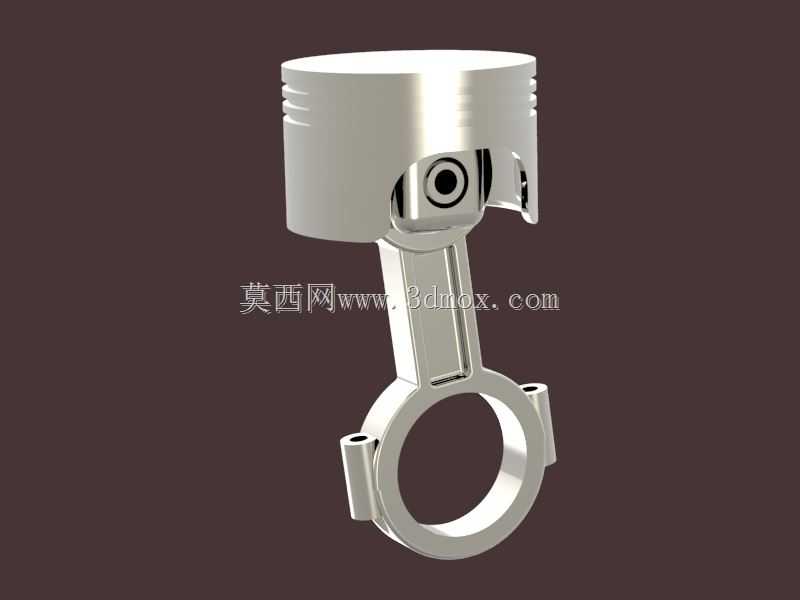

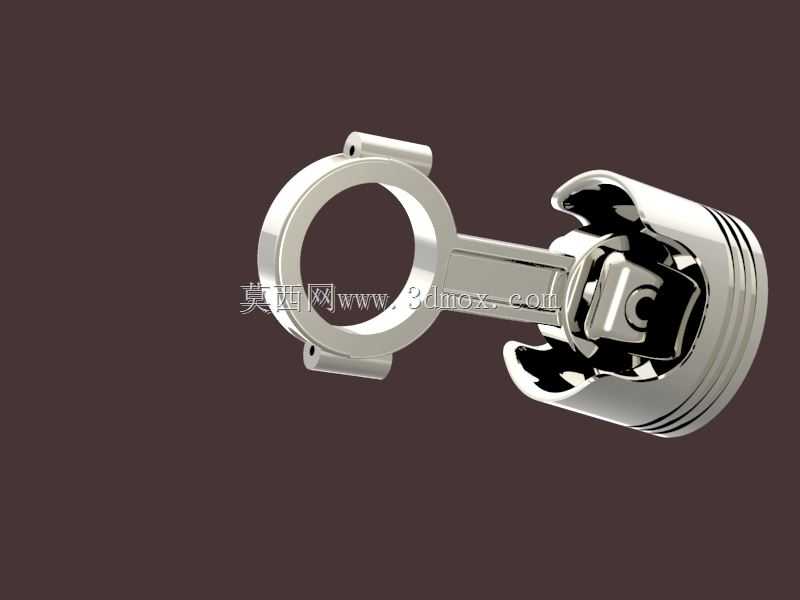

从功能特性来看，活塞部分采用了适配往复运动的裙部导向结构，头部预留了活塞环安装槽位，可通过配套气环、油环实现气缸密封与润滑油刮除功能，避免燃气窜入曲轴箱同时防止过量机油进入燃烧室；活塞销座部位做了加厚强化处理，可承受燃气爆发瞬间的高频冲击载荷，销孔与活塞销采用高精度间隙配合，保障运动过程中受力传递均匀无卡滞。连杆部分采用了“小头-杆身-大头”的经典结构，小头通过活塞销与活塞连接，内部预留衬套安装位降低运动磨损，杆身采用工字型截面设计，在保障结构强度、抗弯曲抗扭转性能的前提下尽可能降低构件自身重量，减少往复运动惯性力；大头为剖分式结构，可通过配套连杆螺栓紧固包裹曲轴曲柄销，轴瓦安装位的精度设计可保障连杆绕曲柄销转动顺畅，同时适配高速运转下的润滑需求。

在设计思路上，该组件充分考虑了往复运动过程中的受力平衡，活塞外形与气缸内径匹配，裙部型线做了适配热膨胀的微变形补偿设计，避免发动机热态运行时活塞卡滞；连杆大小头中心距严格匹配发动机冲程参数，安装边界完全适配对应排量发动机的气缸中心距、曲轴回转半径、活塞行程等核心装配尺寸，活塞顶面到活塞销中心的尺寸、连杆大头孔径、小头孔径均符合通用小排量动力的装配公差要求，可直接用于对应规格发动机的装配验证、运动仿真教学或结构改进参考。整套构件的运动轨迹经过仿真校验，可在曲轴带动下完成稳定的往复-旋转运动转换，无运动干涉问题，各受力部位的壁厚设计可满足常规动力输出工况下的强度要求，避免高速运转下出现构件变形、断裂等失效问题。
