汽车发动机涡轮增压器爆炸视图结构展示

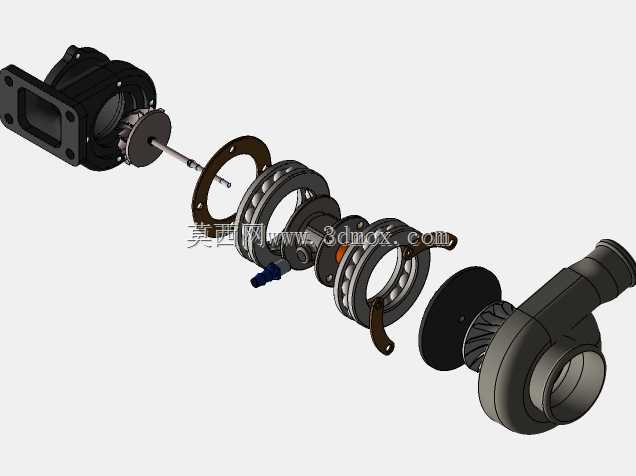

涡轮增压器作为汽车动力系统的核心增压部件，广泛应用于乘用车辆、商用载重车辆以及工程机械的内燃动力单元中，能够在不增加发动机排量的前提下大幅提升动力输出上限，同时优化燃油燃烧效率、降低尾气排放水平，是当前小排量高功率动力方案的核心配套部件。该模型以爆炸视图形式完整呈现了涡轮增压器的全部分装结构，从进气端法兰安装座开始，依次排布了压气机壳体、密封垫片组、浮动轴承组件、止推轴承、涡轮轴总成、隔热罩以及涡轮端壳体等全部核心零件，清晰展现了各部件之间的装配关系与配合间隙。从设计思路来看，该结构采用了典型的双壳体浮动轴承布局，压气机端采用铝合金壳体适配低温高压进气工况，涡轮端采用耐热铸铁壳体应对高温排气冲击，中间轴承体设置有独立的润滑油道与冷却腔，能够在高转速运转时为转轴提供稳定的润滑与散热支撑，保证设备在每分钟十几万转的极限工况下稳定运行。外形与安装边界方面，该款增压器采用方形法兰进气接口，配套四个对称分布的安装螺栓孔，能够直接匹配对应排量发动机的排气歧管安装位，整体轴向尺寸紧凑，径向轮廓预留了足够的周边管路布置空间，安装时无需对发动机舱原有布局做大幅改动。实际使用过程中，发动机排出的高温高压废气推动涡轮端叶轮旋转，同轴带动压气机端叶轮压缩新鲜空气进入气缸，通过提升进气充量来增加燃油喷射量，最终实现动力输出的提升，同时该结构的旁通阀设计能够在高转速工况下调节增压压力，避免增压值过高损坏发动机本体，兼顾了动力性能与运行可靠性。
