双馈感应发电机整机结构三维设计

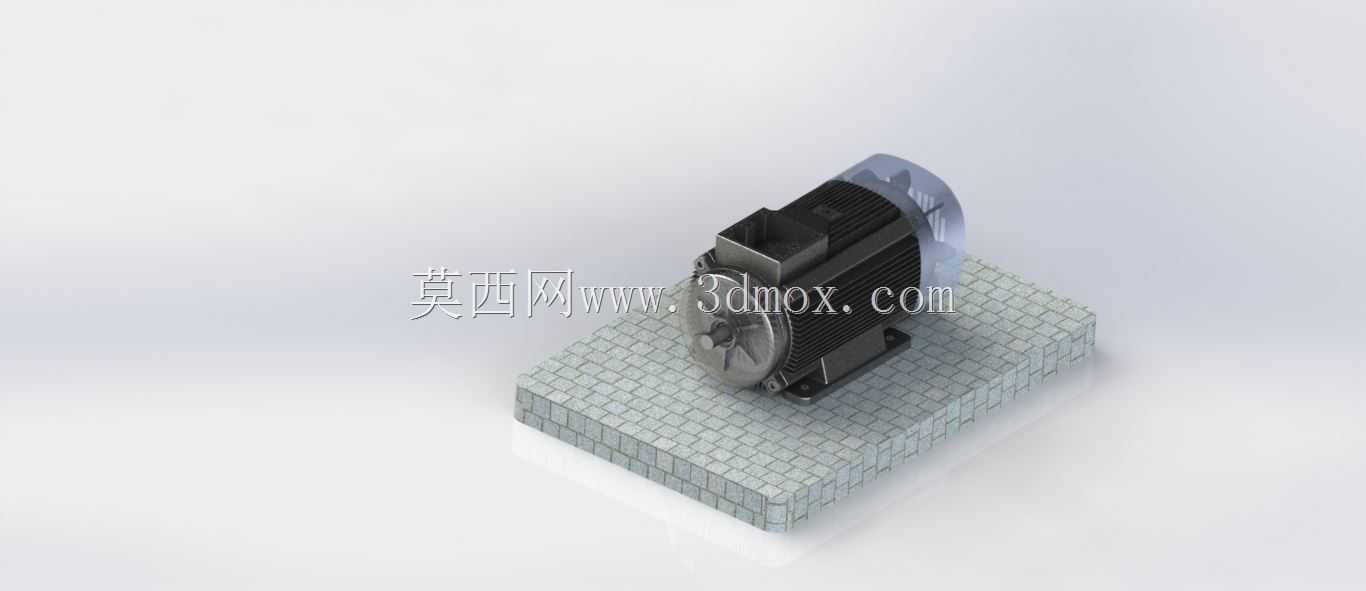

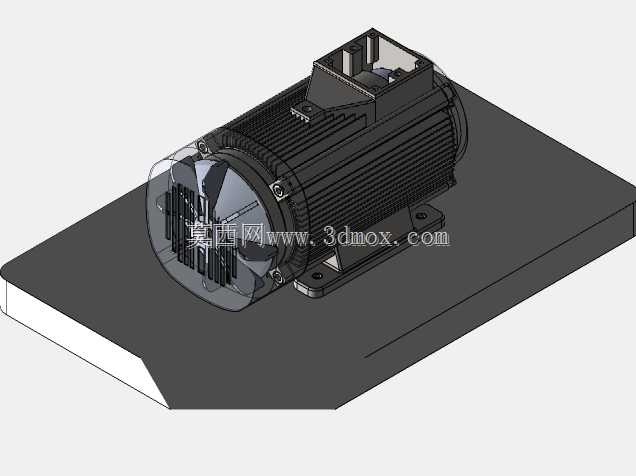

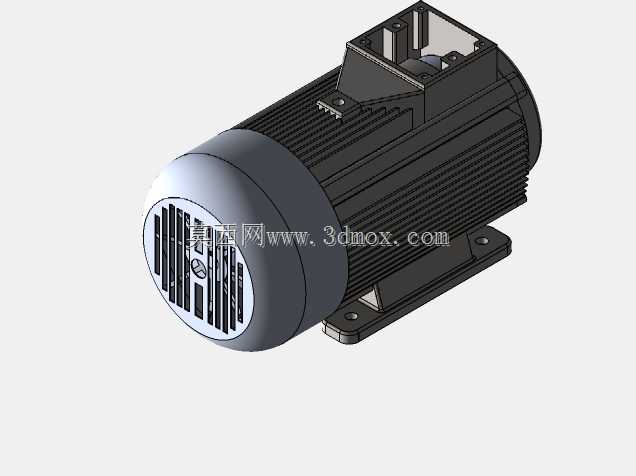

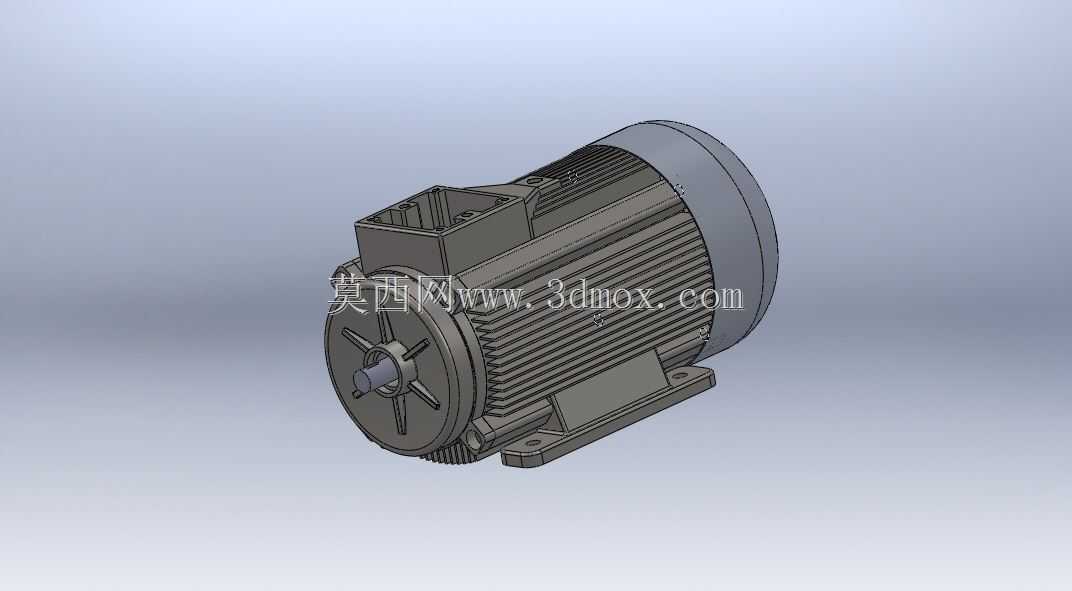

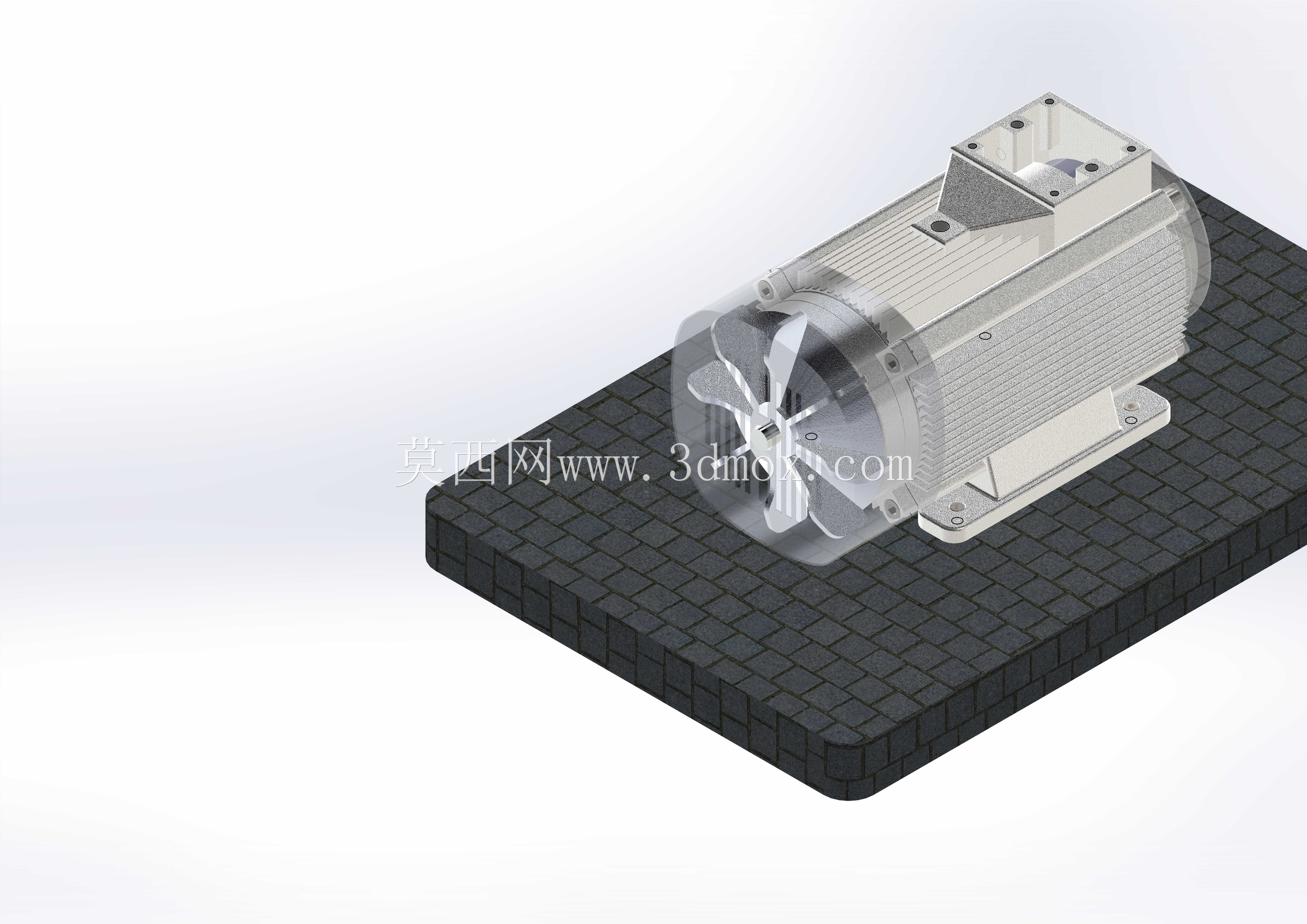

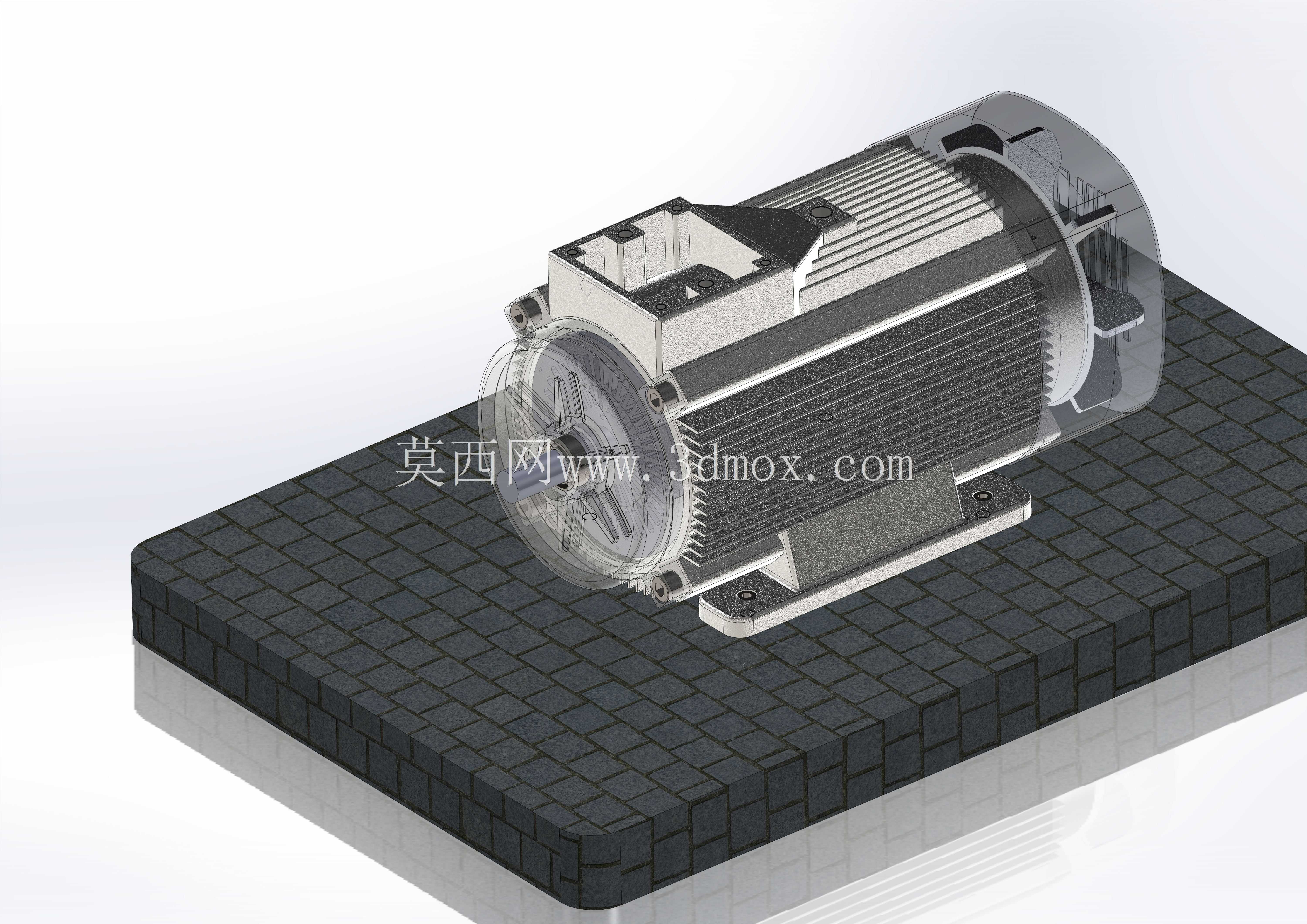

在陆上集中式风电场、分布式山地风电项目以及部分离网型风光互补供电站点中，双馈感应发电机始终是变速恒频风力发电机组的核心能量转换部件，其结构设计合理性直接决定机组运行效率、维护周期与全生命周期可靠性。这款双馈感应发电机的三维结构设计，完全围绕风电场景的实际运行需求展开，没有冗余的装饰性结构，所有外部特征均服务于功能实现与安装运维要求。从结构布局来看，机座采用带轴向散热筋的一体化铸铁结构，散热筋沿定子外壳周向均匀排布，在自然通风或强制风冷场景下都能保证定子绕组运行产生的热量快速导出，避免长期高温运行导致的绝缘老化加速；机座底部设置的卧式安装脚座预留了标准螺栓安装孔位，安装面的平面度公差在建模时已做约束，可直接匹配风电机组机舱内的发电机安装底座，无需额外加工过渡连接件。转子侧采用滑环引出结构，端盖位置预留了碳刷维护的操作空间，日常运维时无需拆解整机端盖即可完成碳刷检查与更换，大幅降低高空作业的运维时长与操作风险。非传动端的外防护罩做了镂空通风设计，既可以阻挡外界沙尘、飞虫进入电机内部，又能保证冷却空气的流通截面积满足额定工况下的散热风量要求，防护罩的快拆卡扣结构也在模型中做了完整还原，方便后期拆解清理内部积尘。传动端的法兰接口尺寸完全匹配风电齿轮箱的高速轴输出标准，轴伸位置的密封结构采用双唇口油封设计，可适应机舱内多粉尘、温差大的运行环境，避免润滑脂泄漏与外界杂质侵入轴承腔。建模过程中对定子绕组、转子铁芯的内部排布做了简化示意，但保留了所有外部安装接口、维护操作空间、外接接线盒的位置尺寸，接线盒设置在机座顶部侧方，预留了足够的线缆弯曲半径空间，可适配不同线径的动力电缆与信号线缆接入，接线盒的密封防护结构也做了对应设计，满足户外高空设备的防护等级要求。从安装边界来看，整机的轴向长度、径向最大尺寸均严格匹配主流兆瓦级风电机组的机舱内部安装空间，不会与机舱内的齿轮箱、冷却系统、偏航部件产生运动干涉，吊耳位置的设置也符合重型电机吊装的重心要求，现场吊装时可直接通过吊耳完成整机的起吊与对位，无需额外设计吊装工装。
