涡轮增压器压气机叶轮结构设计

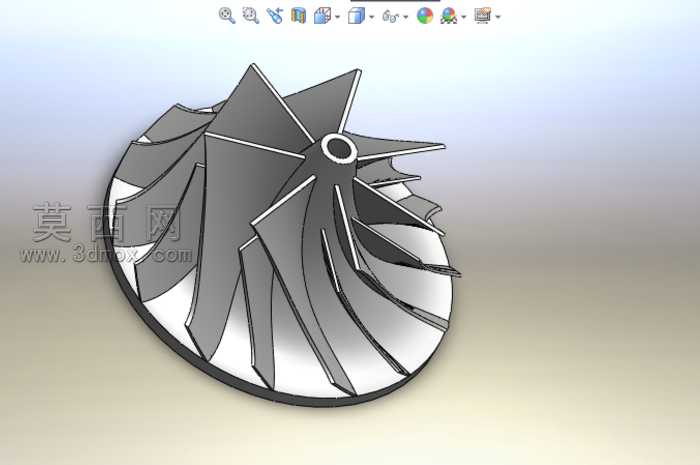

本作品为涡轮增压器压气机叶轮的三维参数化设计模型，建模阶段采用SolidWorks软件完成全特征构建，首先以压气机气动设计参数为基准，绘制叶轮子午流道轮廓线，确定轮盘、轮盖的型面边界，通过样条曲线精准控制叶片的中弧线型线，匹配预设的气流入口角、出口角参数，保证叶片沿叶高方向的扭曲规律符合离心压气机的气动性能要求。建模过程中采用阵列特征完成主叶片与分流叶片的周向均匀排布，严格控制相邻叶片间的流道宽度均匀性，避免出现流道截面突变引发的气流分离问题；轮盘中心的安装孔特征添加了定位倒角与安装配合面，还原实际叶轮与转轴的装配结构，叶片与轮盘的连接位置做了平滑过渡圆角处理，既符合实际加工的工艺要求，也能降低工作状态下的应力集中风险。材质渲染阶段，为模型赋予了金属铝合金材质效果，调整材质的反射率、粗糙度参数，模拟锻造铝合金叶轮的哑光金属质感，场景添加了柔和的环境漫反射光照，突出叶片型面的曲面流畅度与扭曲结构特征，通过多角度渲染清晰展示叶轮的整体结构、叶片排布规律与轮盘轮廓细节。设计思路上，该压气机叶轮作为涡轮增压器的核心气动部件，建模全程围绕离心压气机的工作原理展开，主叶片与分流叶片的组合设计能够在有限的轮盘尺寸下提升压气机的通流能力，分流叶片可有效抑制叶轮流道内的气流二次流，提升压气机的工作效率与稳定工作范围；叶片的三维扭曲造型适配气流从轴向进入、径向流出的流动方向变化，减少气流在叶片表面的流动损失，轮盘的锥面造型兼顾了结构强度与转动惯量控制，满足涡轮增压器高转速工况下的使用需求。模型所有特征均保留参数化编辑属性，可根据不同的增压比、流量参数调整叶片数量、扭曲角度、轮盘直径等关键尺寸，适配不同排量动力设备的涡轮增压器设计需求，整体结构完整还原了真实压气机叶轮的几何特征，可用于气动性能仿真、结构强度校核、增压器装配干涉检查等相关设计工作。
