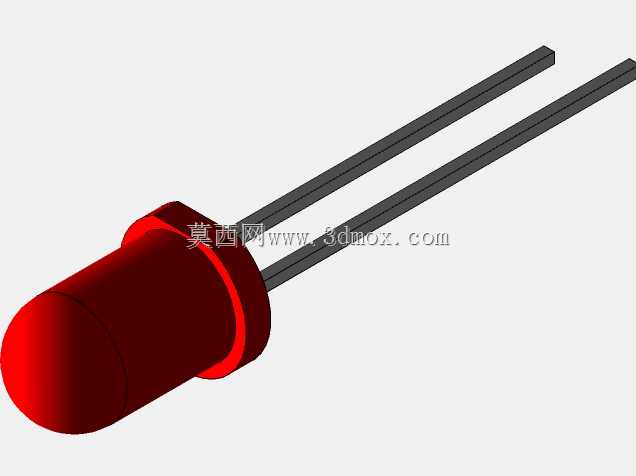

日常做设备面板、工控板卡的状态指示设计时,5mm直插红光是绕不开的基础元器件,这次建模完全按照量产直插灯珠的实际尺寸还原,没有做夸张的艺术化处理,方便结构工程师直接调用做面板开孔、PCB排布的干涉检查。先从安装边界说起,这类灯珠的头部环氧封装直径严格控制在5mm公差范围内,做面板开孔时通常留0.1-0.2mm的装配间隙,也就是开5.1-5.2mm的安装孔,既不会因为间隙过大出现灯头晃动,也不会因为公差累积导致插装卡滞。灯头根部的限位凸台直径比头部略大,厚度在1mm左右,装配时这个凸台会贴紧面板内侧,起到轴向定位的作用,避免插装过深导致灯头突出面板高度不一致,也能防止焊接时推力直接传递到引脚焊点造成虚焊。
引脚部分的设计完全贴合波峰焊、手工焊的工艺要求,两根平行引脚的中心距是2.54mm,刚好匹配标准万用板、PCB的2.54mm网格孔距,不需要额外做异形焊盘设计,引脚长度按照常规量产规格留足了折弯余量,做卧式安装时可以直接在根部折弯贴板,不需要额外修剪,做立式安装时引脚穿出PCB背面留2-3mm的焊接长度,多余部分可以在焊后剪脚,不会因为引脚过短导致焊接吃锡不足。环氧封装的头部做了半圆聚光结构,这个曲面的曲率是按照红光的出光角度调校的,常规5mm红光灯的出光角度在20-30度左右,建模时的曲面弧度完全匹配实际聚光需求,做光学仿真时可以直接调用曲面数据,不需要二次修正。
从应用场景来看,这类直插红光LED的适用范围极广,小到消费电子的电源指示灯、充电状态提示,大到工业控制柜的电源指示、故障报警、信号反馈,甚至是老旧设备的面板改造、学生电子竞赛的作品制作,都会用到这个规格的器件。建模时特意还原了引脚的扁形截面,不是简单的圆柱拉伸,实际量产的灯珠引脚都是冲压成型的扁引脚,在PCB孔内的接触面积更大,焊接时吃锡更饱满,抗振动性能更好,在有振动的工业设备场景下,不会因为长期振动出现引脚脱焊的问题。另外灯头的红色环氧封装是带透色的,不是后期表面上色,建模时的材质参数也对应了实际封装的透光率,做渲染时可以真实模拟点亮后的红光漫溢效果,方便做产品外观效果验证。做结构设计时调用这个模型,可以直接核对面板到PCB的安装距离,确认灯头突出面板的高度是否符合外观要求,避免出现灯头缩在面板内部或者突出过多影响整体外观的问题,也能提前检查引脚折弯后和周边元器件的安全间隙,避免高压区域和引脚距离不足导致的安规问题。
