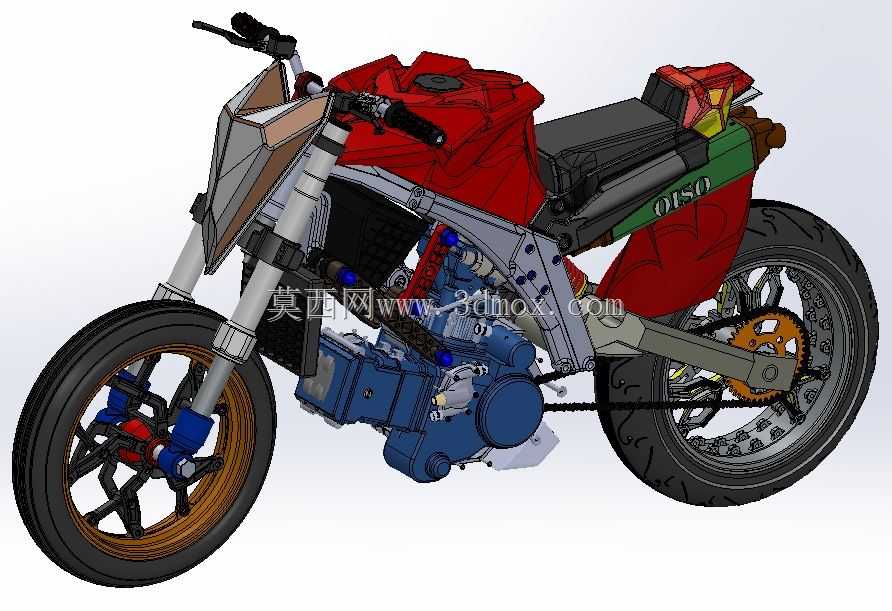

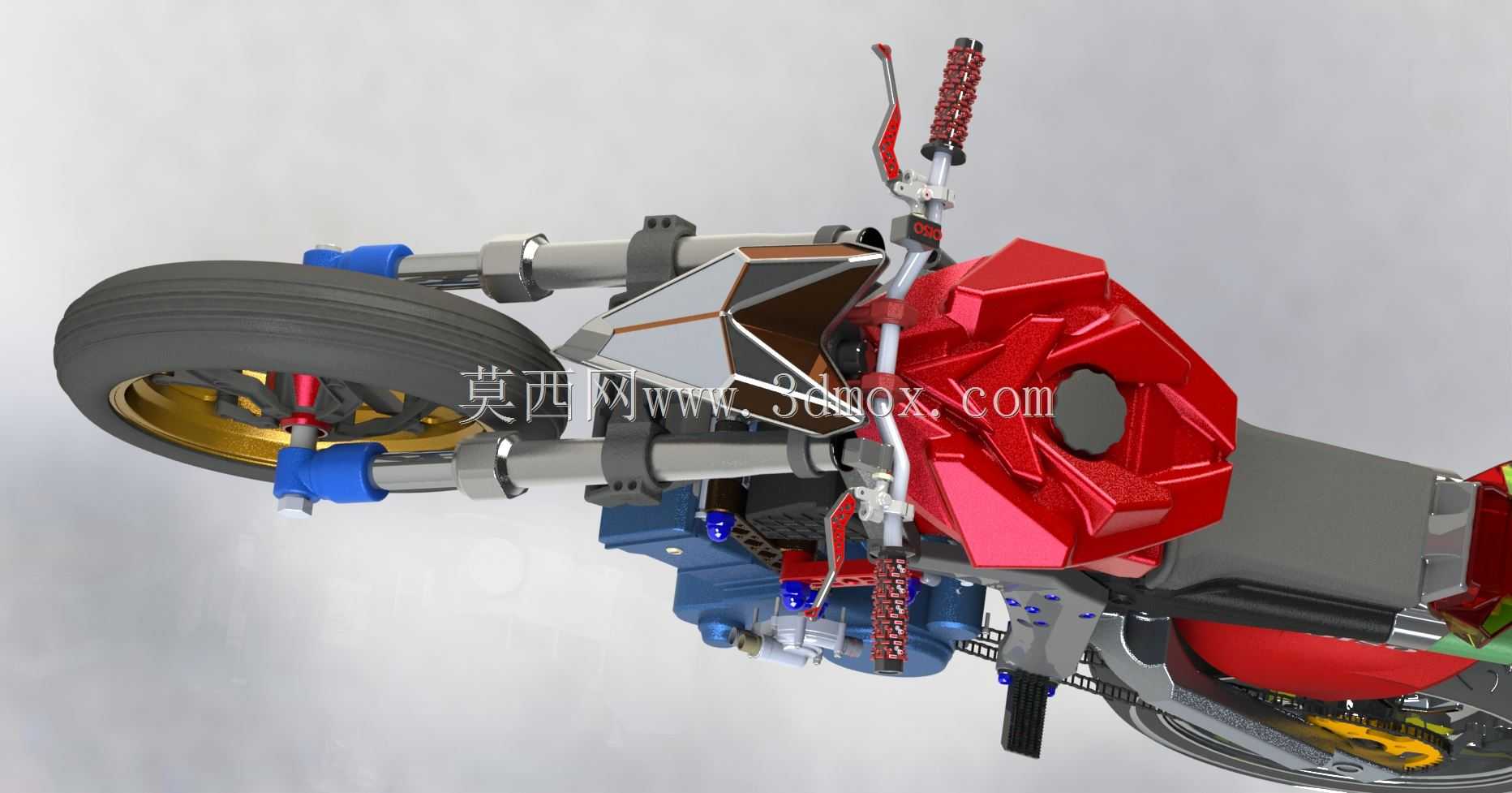

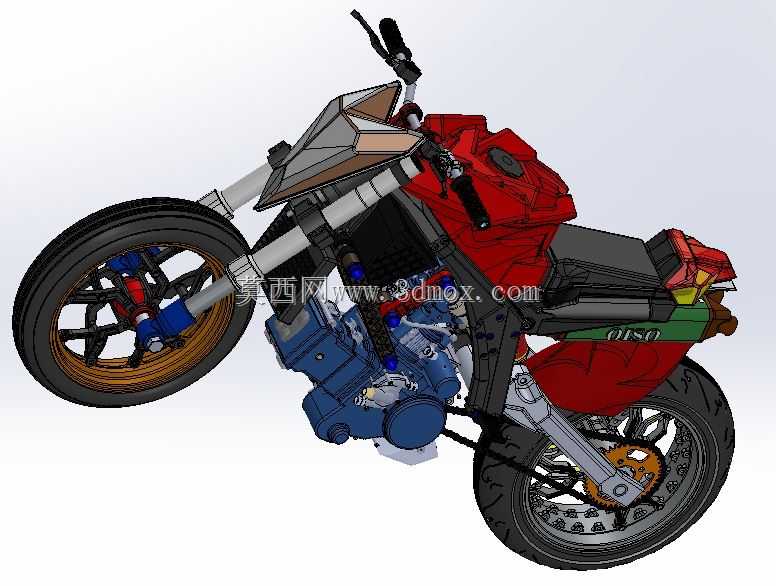

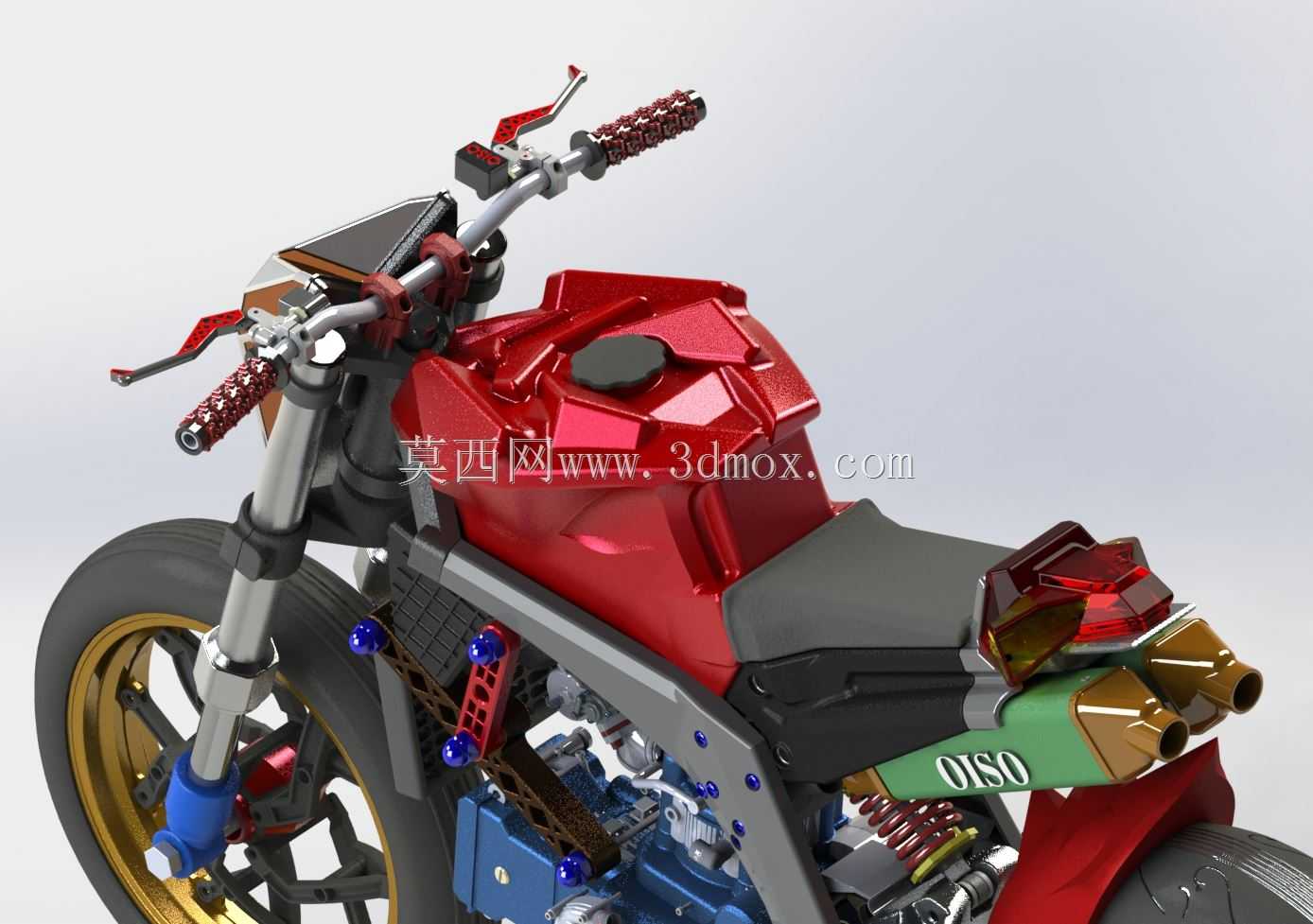

模块化螺丝组装式摩托车车架结构设计

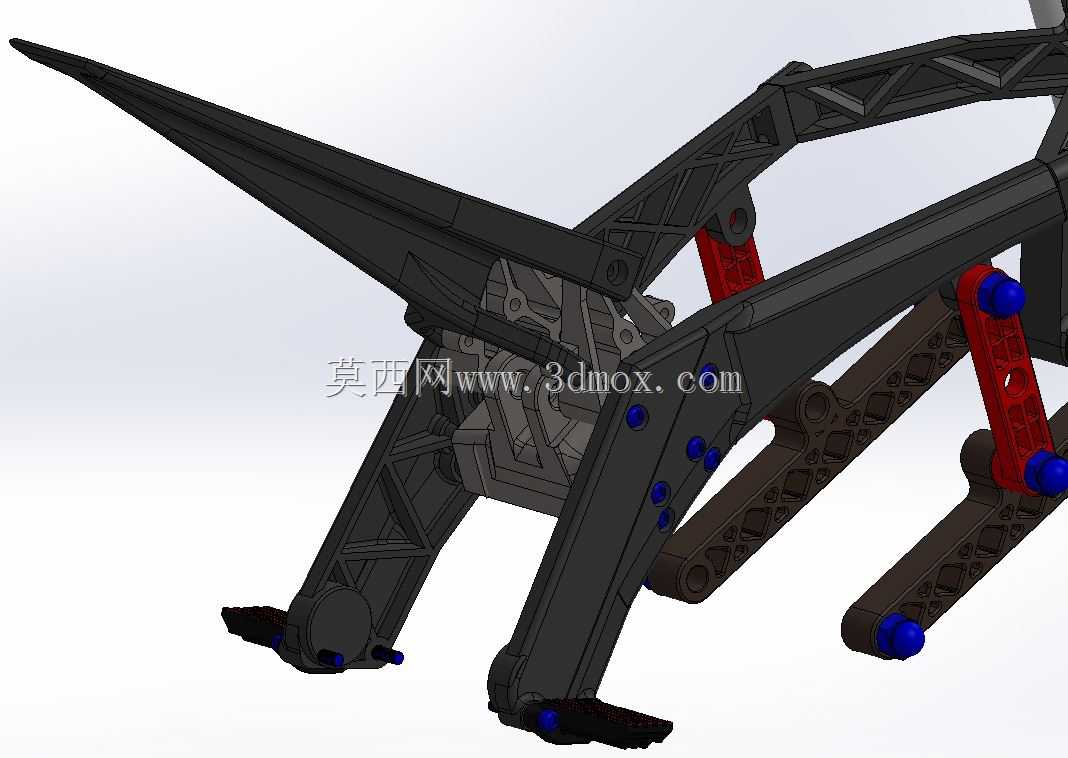

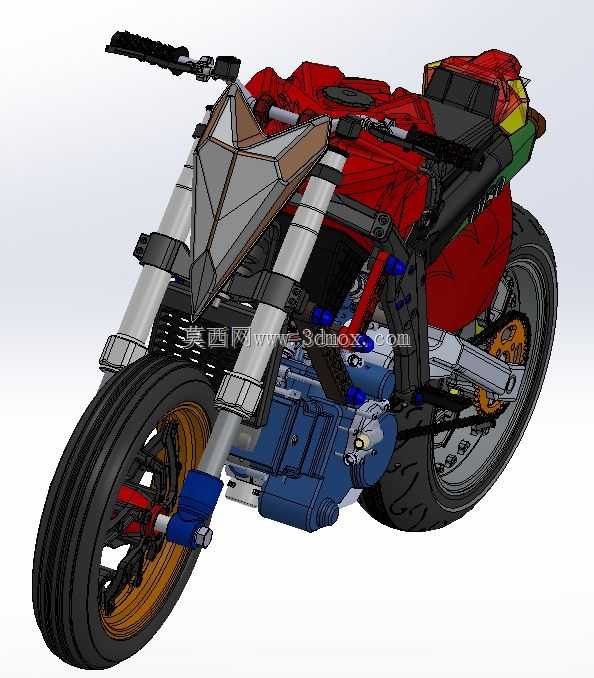

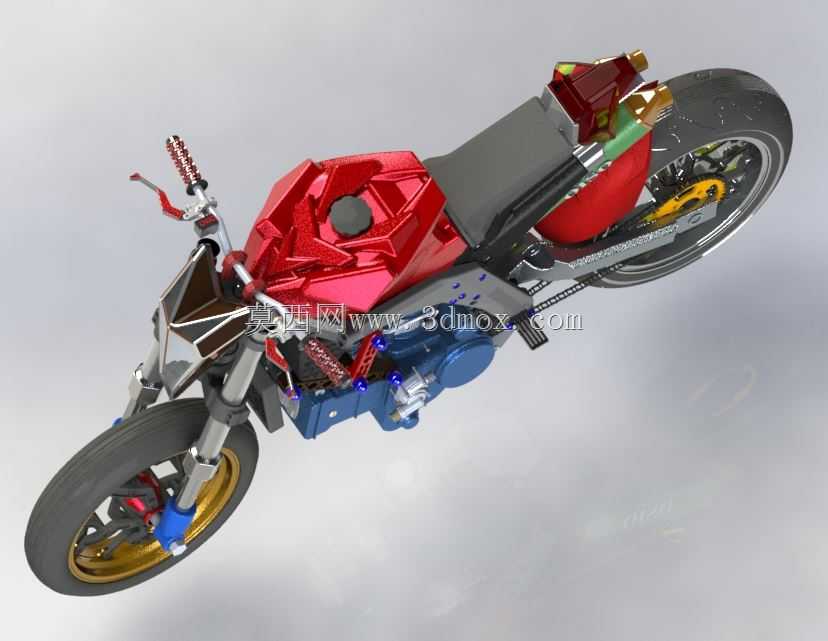

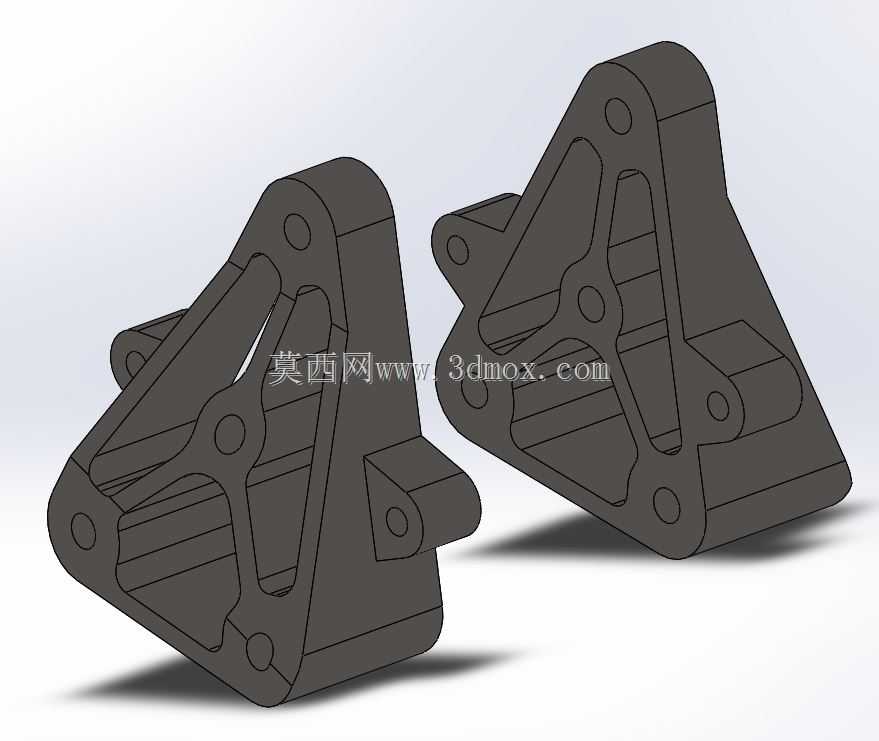

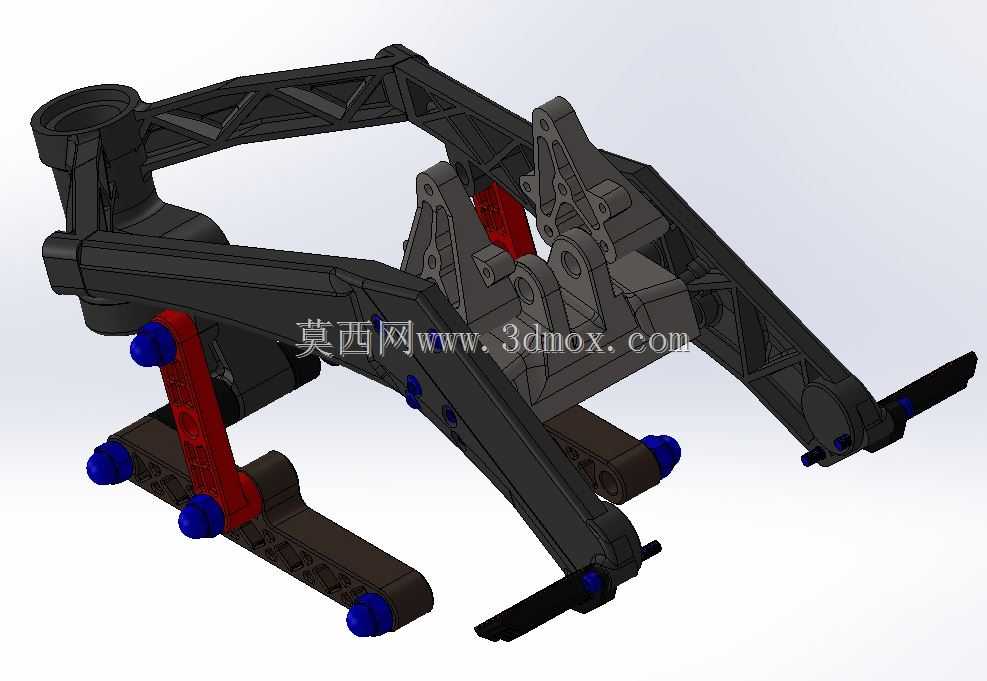

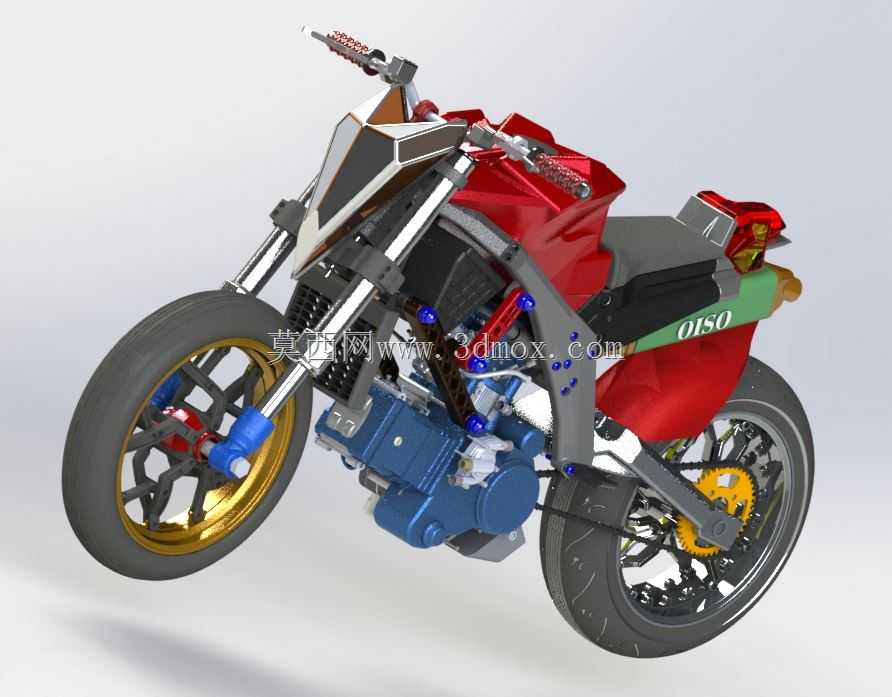

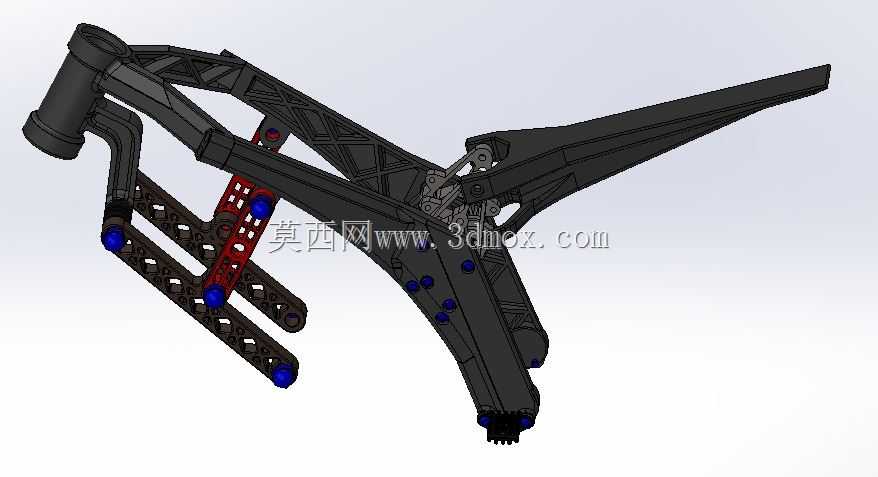

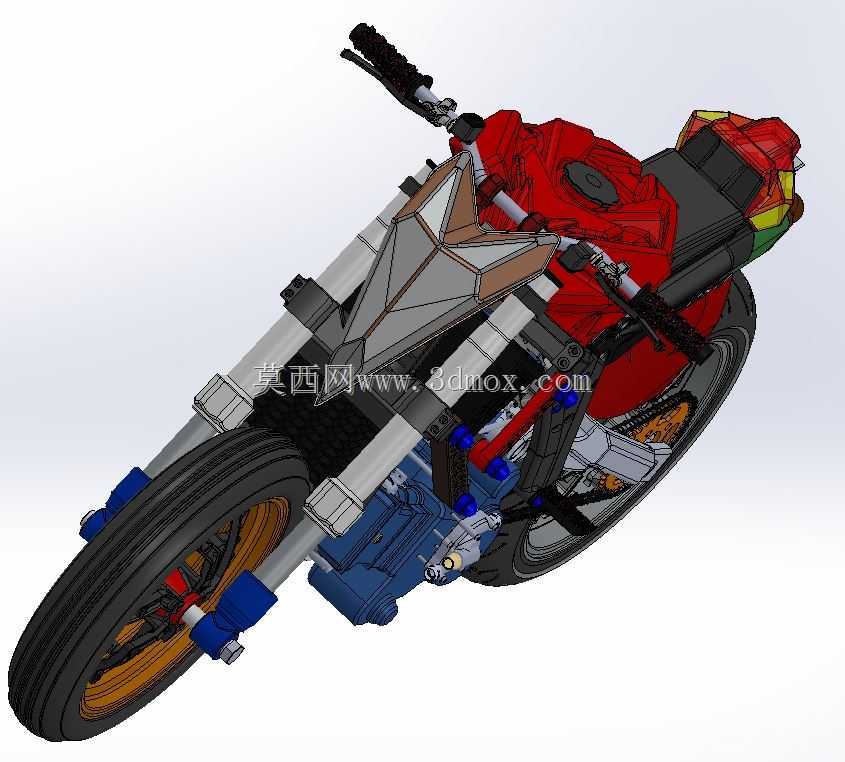

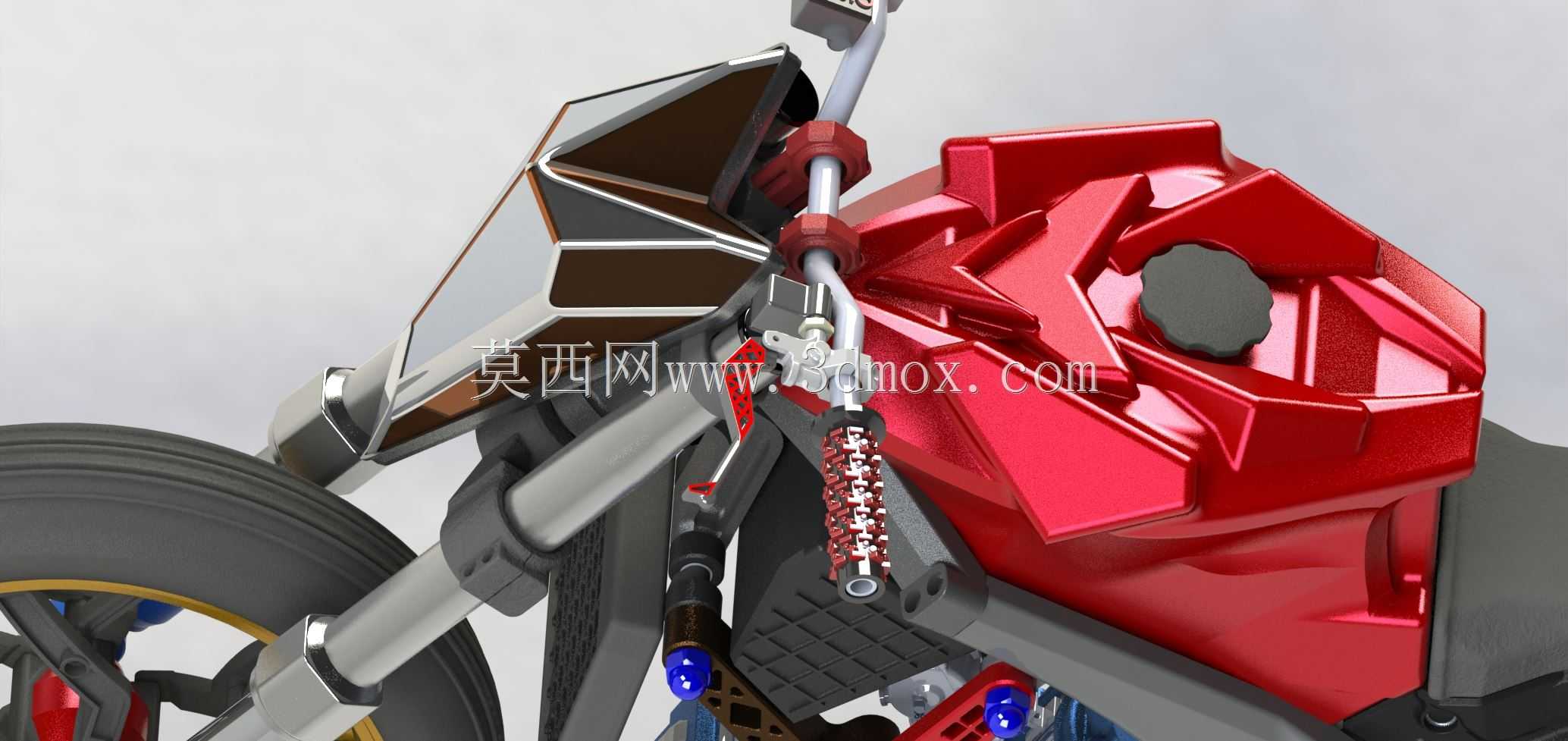

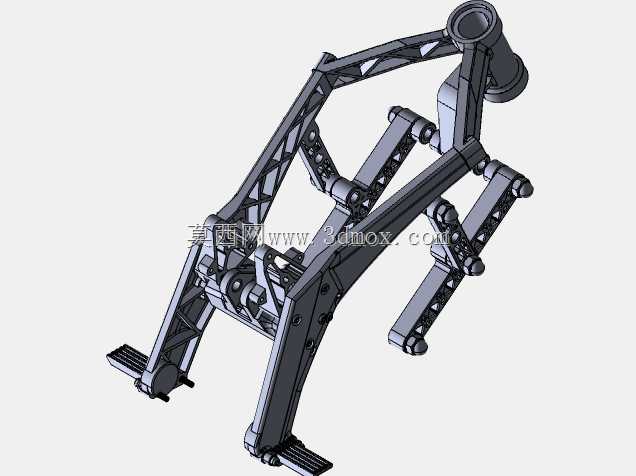

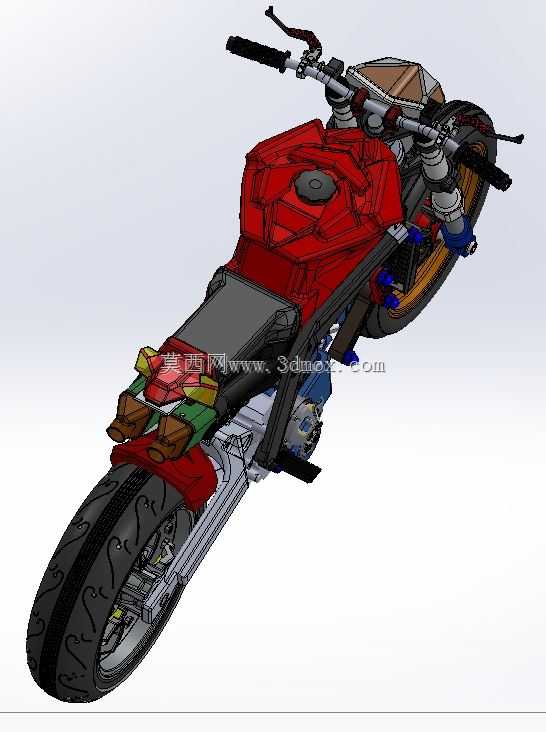

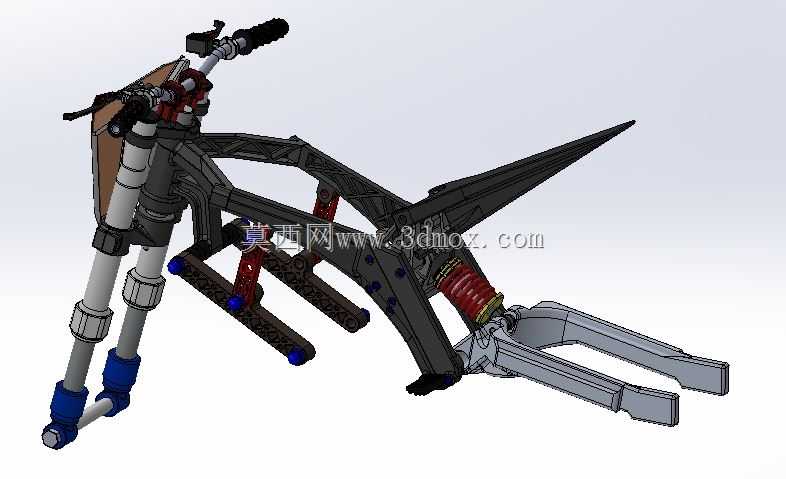

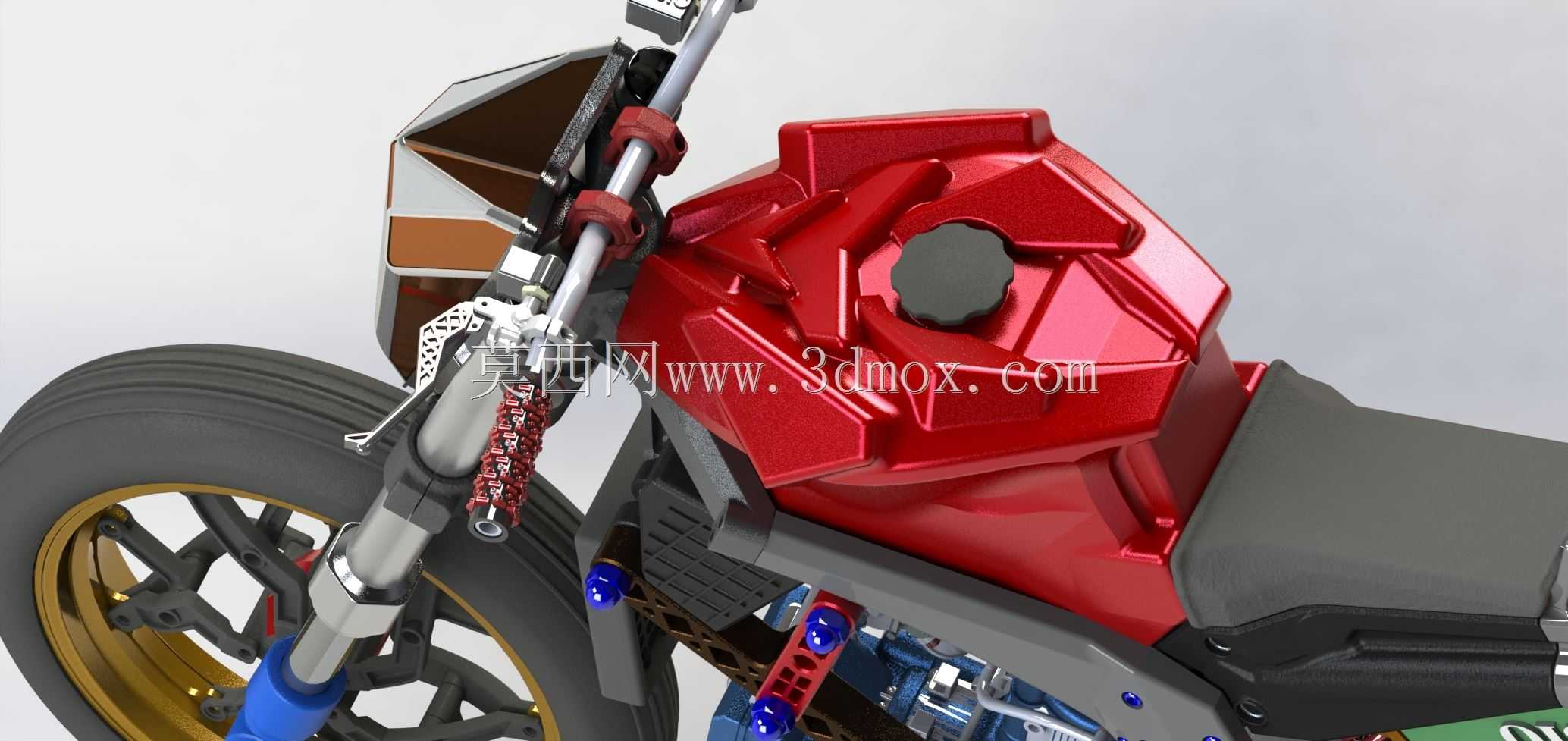

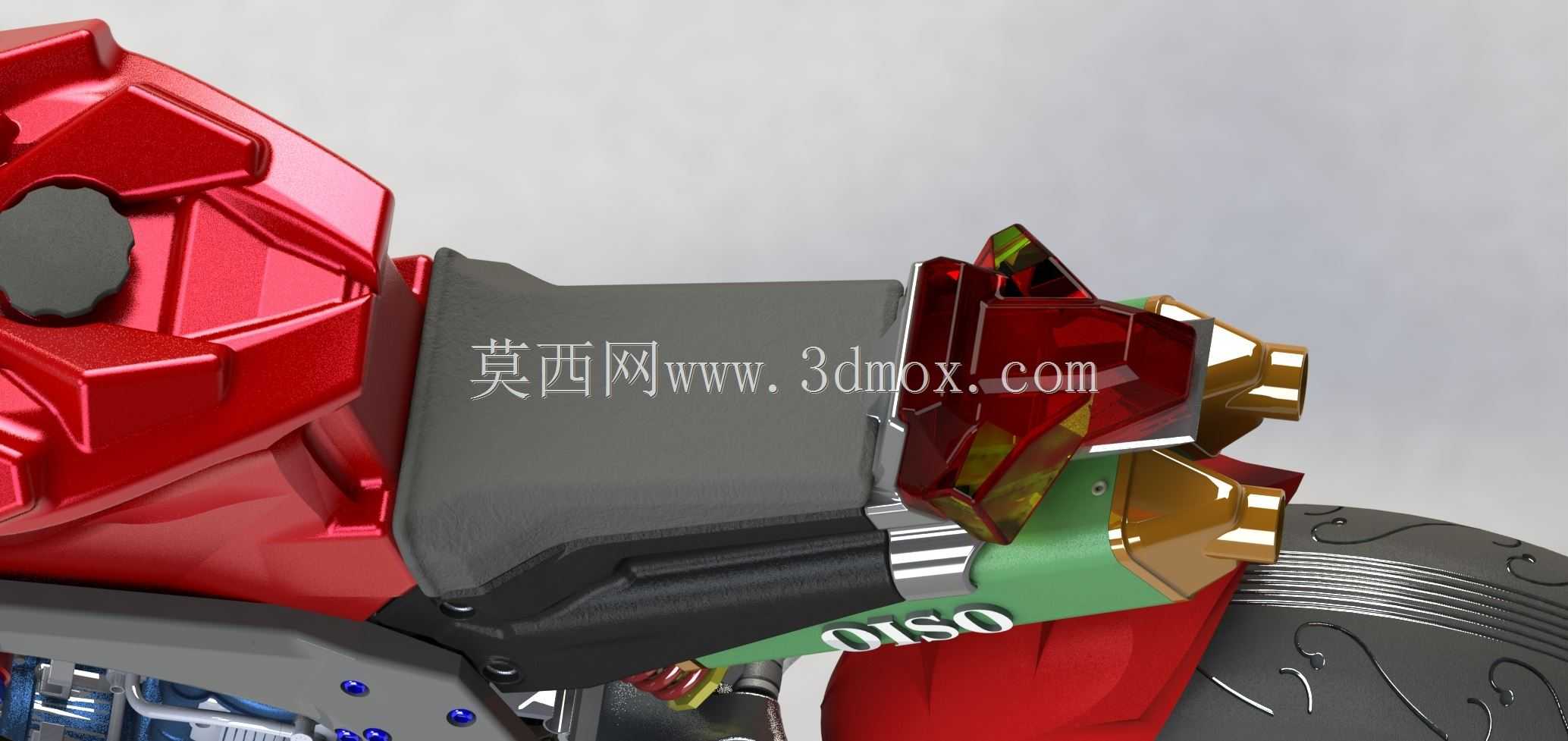

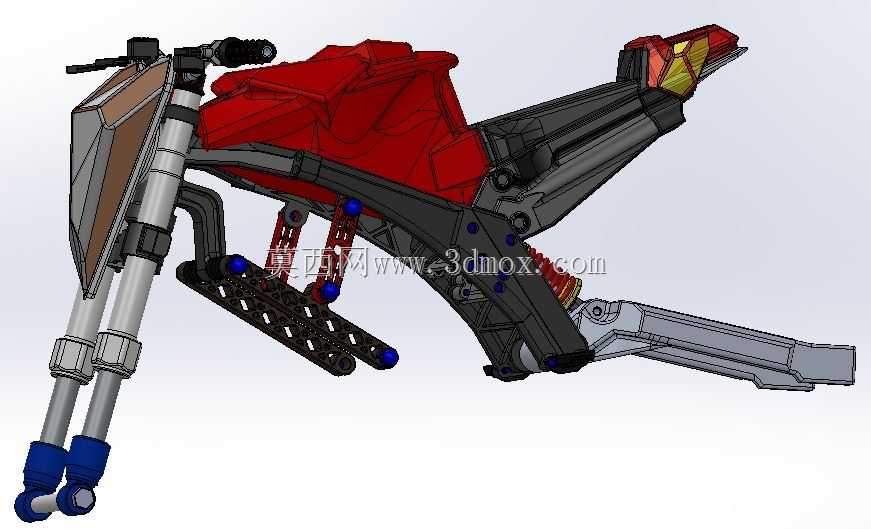

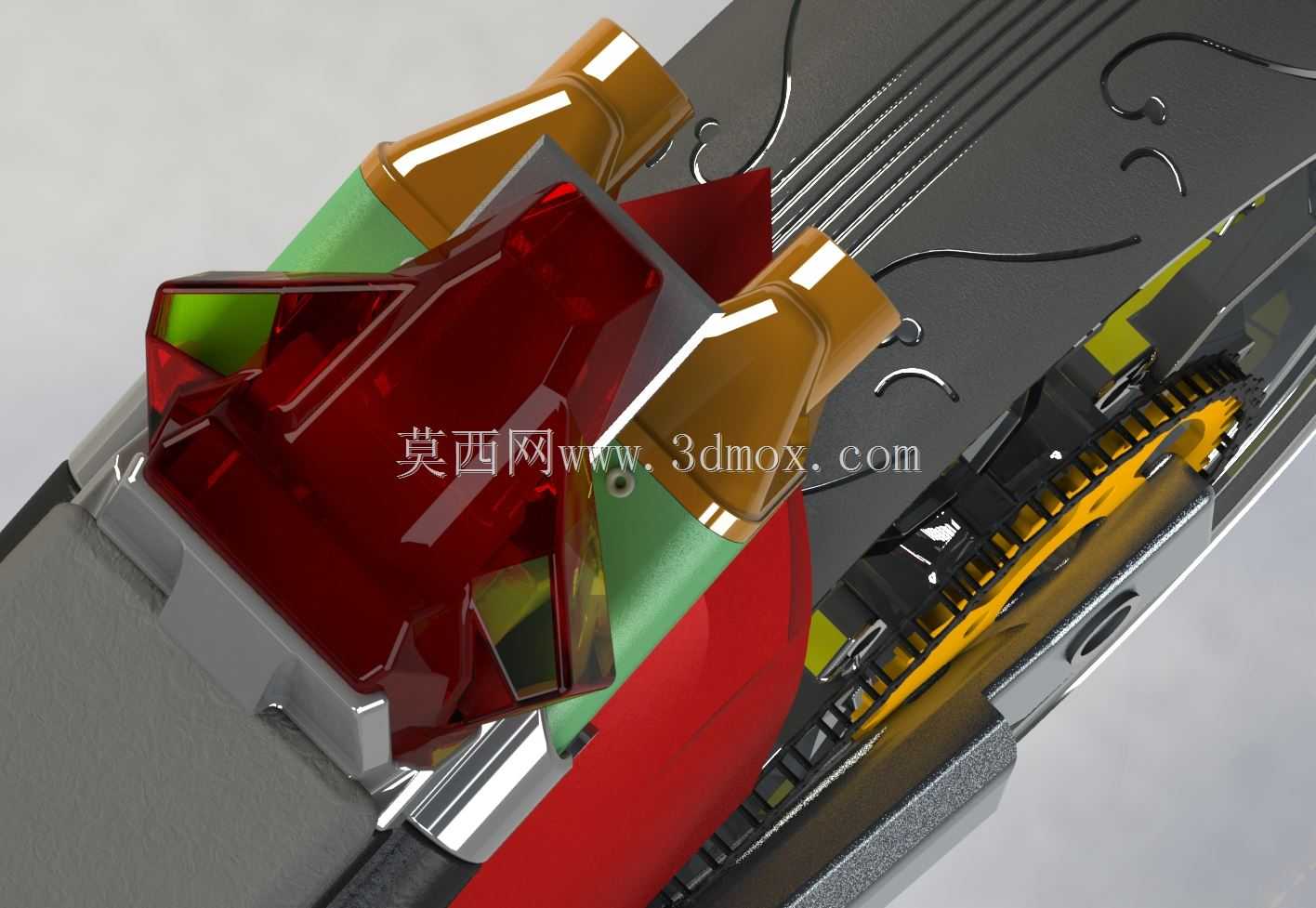

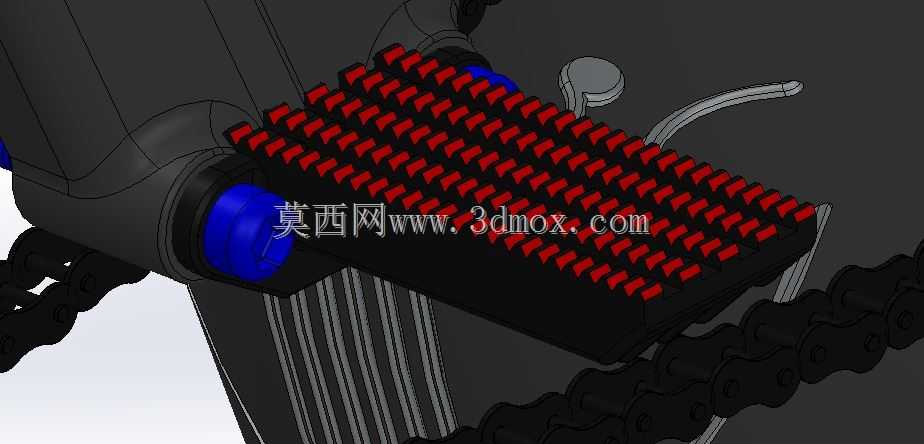

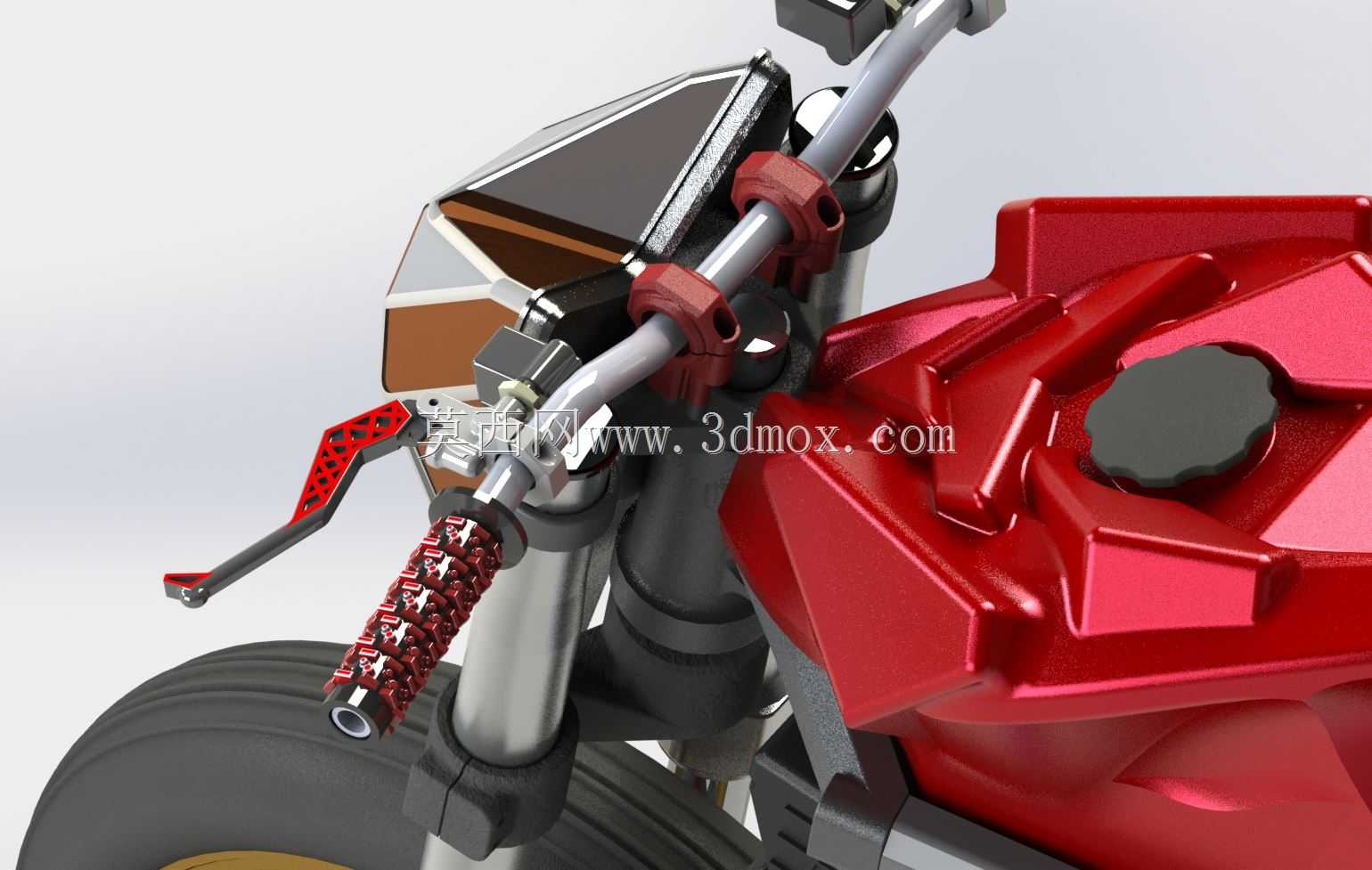

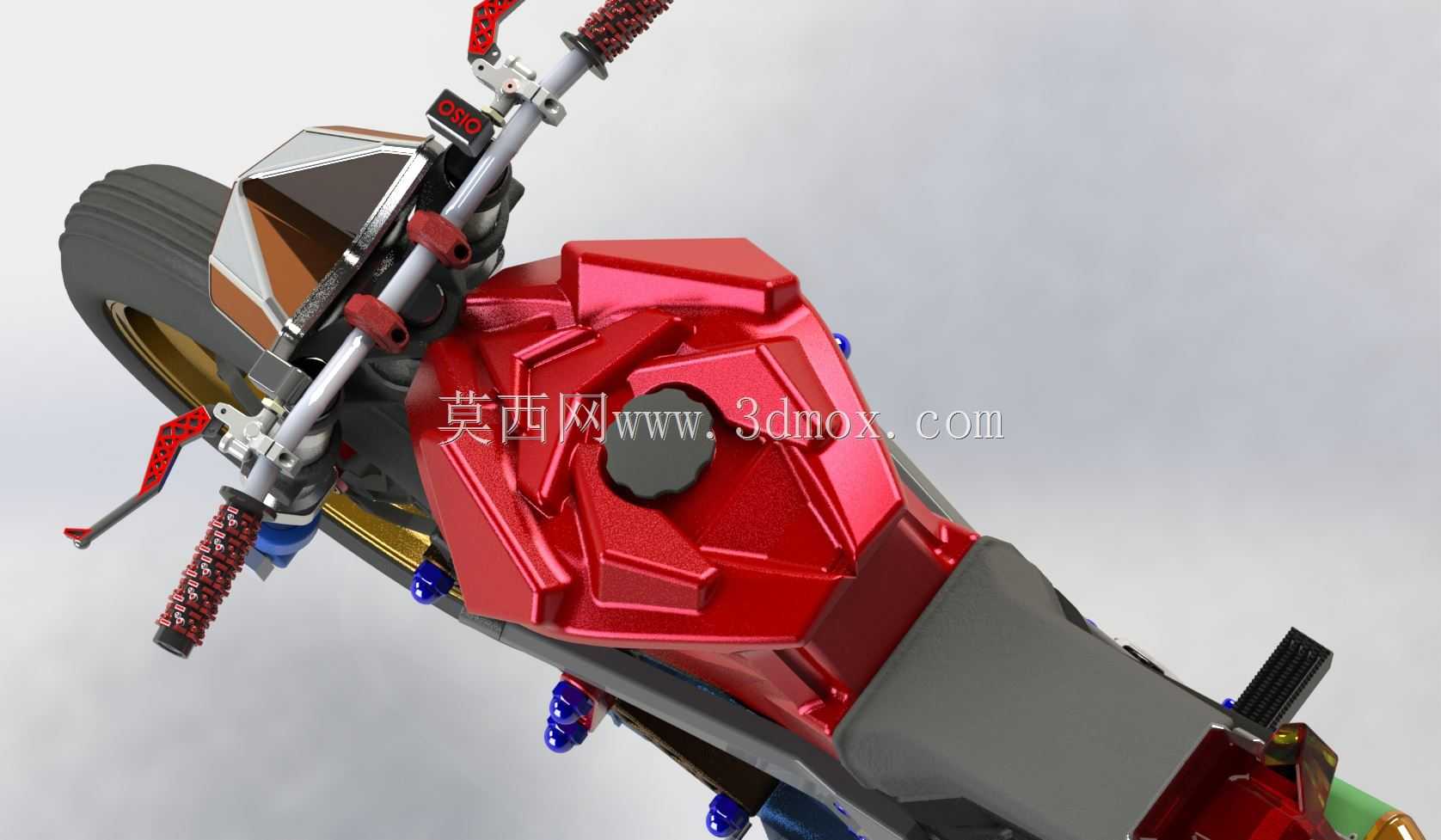

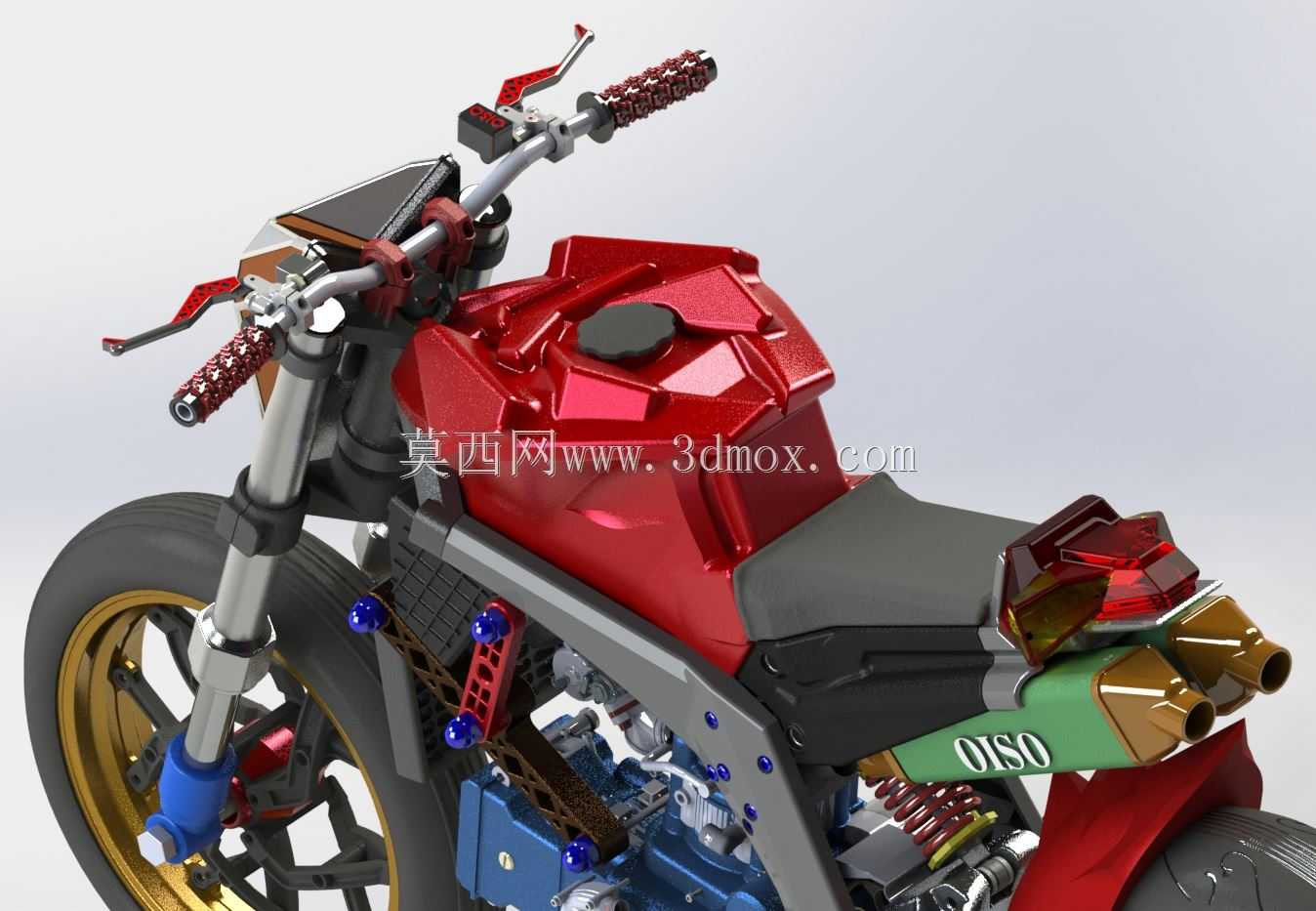

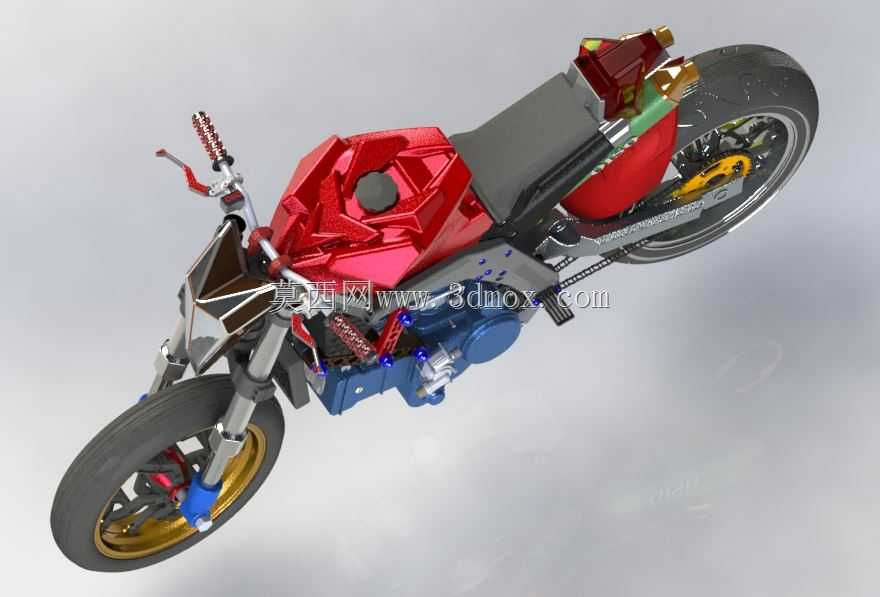

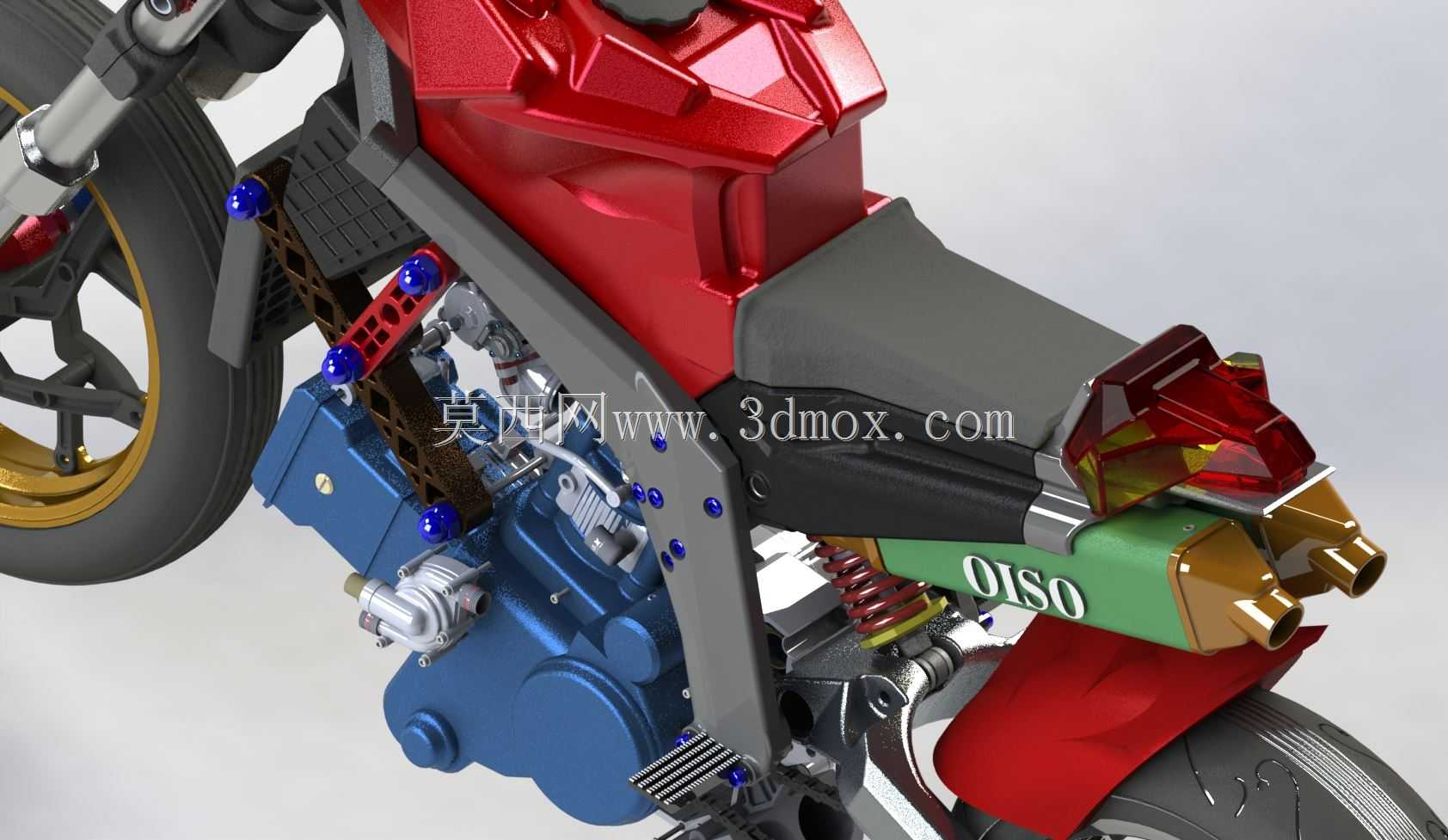

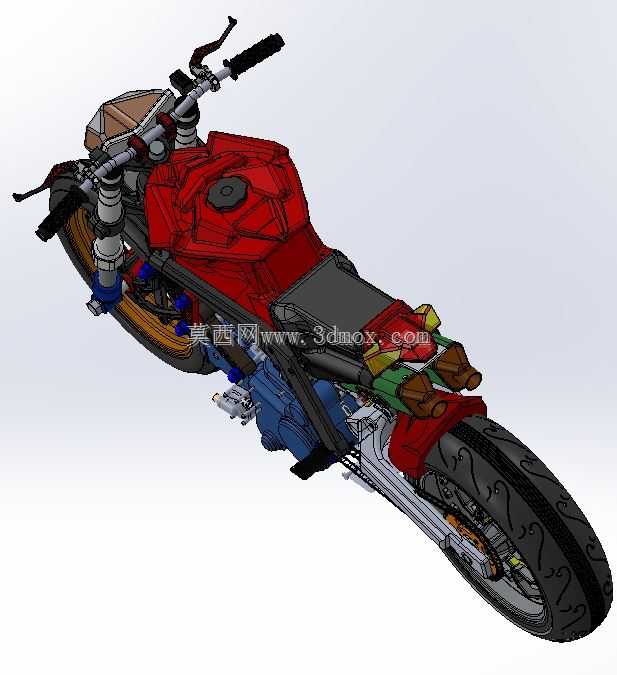

这款摩托车车架主要应用于两轮燃油机车的整车承载场景，作为整车的核心承载骨架，承担着固定动力总成、悬挂系统、燃油供给组件、座椅及外观覆盖件的核心作用，同时需要传递行驶过程中路面带来的冲击载荷、动力输出的扭矩载荷以及转向过程中的侧向载荷，是保障整车行驶稳定性与结构安全性的核心部件。在实际使用场景中，该车架适配中小排量运动型街车的改装与定制生产需求，既可以用于机车改装爱好者的个性化整车搭建，也可用于小规模定制机车厂商的小批量车型生产，能够适配单缸或并列双缸发动机的安装布局，兼容倒置前减、中置后减的悬挂安装位，满足日常道路行驶与轻度运动驾驶的承载需求。在功能特性上，这款车架摒弃了传统摩托车车架大量采用焊接连接的工艺方案，将原本需要焊接拼接的主车架梁、发动机安装吊耳、后摇臂连接支座、座椅安装支架等部件拆分为独立的机加工零件，全部采用高强度螺丝完成拼接组装，大幅减少了焊接接头的数量，从根源上避免了焊接工艺带来的热变形、焊缝应力集中、焊接部位疲劳强度下降等常见问题，同时也降低了生产过程中对高精度焊接设备与专业焊接技工的依赖，零件拆分后可单独进行表面处理与精度检测，组装过程无需大型焊接工装，在普通装配工位即可完成整车架的组装作业。在设计思路上，这款车架采用了主梁管式与板式结合的混合结构，主承载梁采用高强度铝合金机加工成型，在保证整体结构刚度的前提下尽可能降低自重，发动机安装位预留了多组可调安装孔位，可适配不同尺寸的动力总成安装，转向柱位置采用一体化加工的连接座，保证转向轴承安装位的同轴度精度，后摇臂连接轴位设计了可更换的耐磨衬套结构，长期使用出现磨损后可单独更换衬套无需整体更换车架，大幅降低后期维护成本。在安装边界与尺寸设计上，这款车架的整体轴距控制在1350mm至1400mm区间，整车架宽度不超过320mm，可适配宽度120mm至180mm的后轮胎安装，发动机安装位的横向间距预留了280mm的安装空间，纵向安装长度可适配450mm以内的动力总成，油箱安装位的固定点间距符合常规街车油箱的通用安装尺寸，座椅支架高度可根据使用需求进行小幅调整，既可以满足运动化骑行的低坐姿需求，也可调整为舒适取向的高坐姿设定，所有螺丝连接位均设计了防松结构，搭配防松螺母与螺纹胶使用可满足长期颠簸路况下的连接可靠性，车架整体的载荷设计上限可满足整备质量220kg以内的整车使用需求，覆盖绝大多数民用中小排量摩托车的承载要求。
