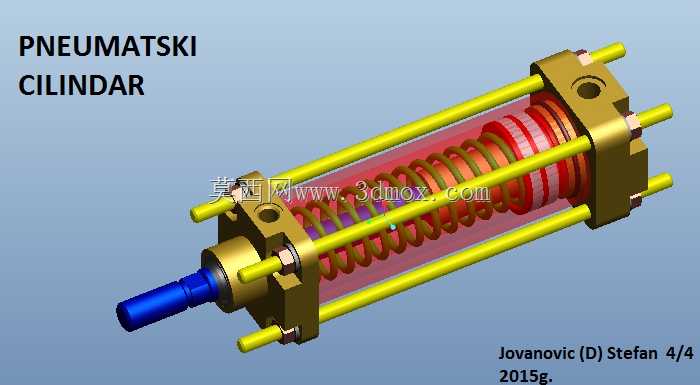

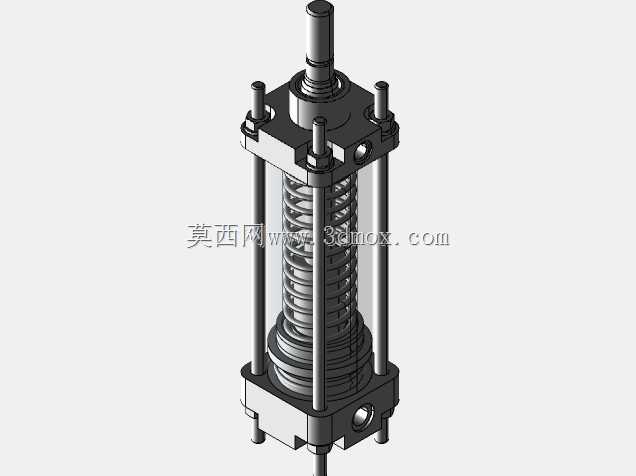

拉杆式双作用气动气缸内部结构展示

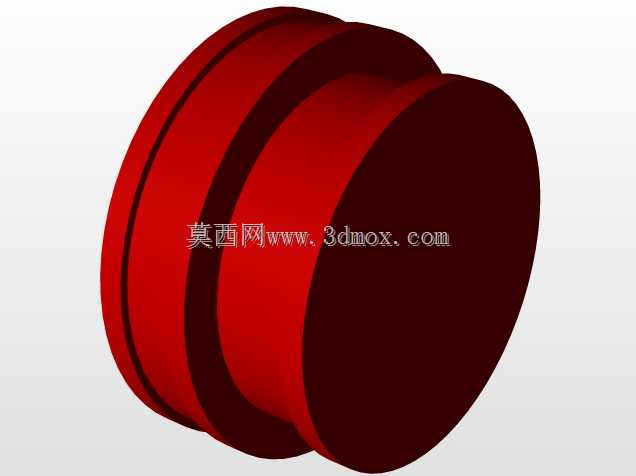

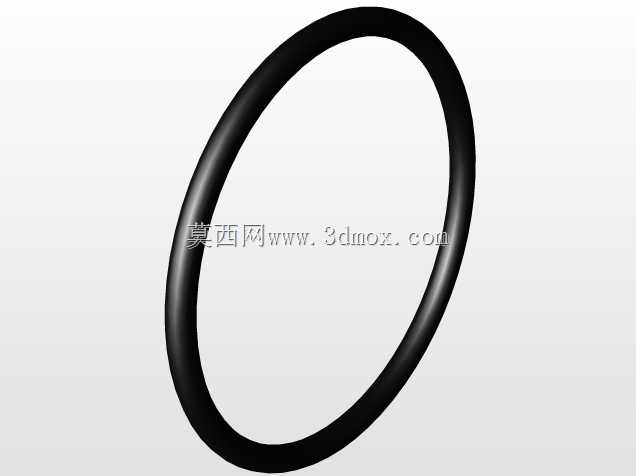

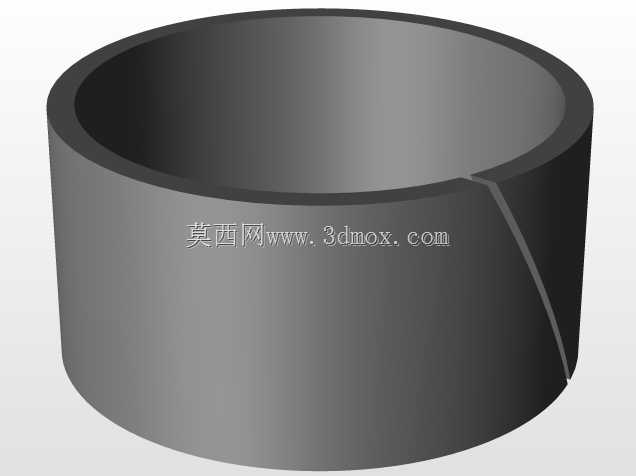

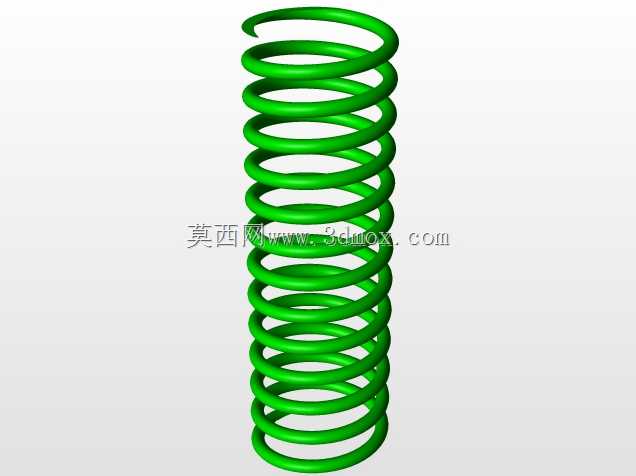

该款拉杆式双作用气缸是气压传动系统中的核心执行元件，广泛应用于自动化生产线上下料工位、轻工包装设备的推料机构、机床加工的工件夹紧单元、电子制造流水线的点位移栽、纺织机械的张力调节机构等场景，可将压缩空气的压力能转换为直线往复运动的机械能，适配绝大多数需要直线往复推力输出的工业作业场景，能够在洁净度要求较高的生产环境中稳定运行，相比液压执行元件具备动作响应快、介质清洁无泄漏污染、运维成本低的优势。从结构设计来看，这款气缸采用四根通长拉杆完成前后端盖与缸筒的锁紧固定，这种结构设计具备极佳的承压稳定性，可适配0.1-1.0MPa范围的常规工业供气压力，端盖与缸筒的密封槽采用阶梯式设计，可搭配不同材质的密封圈适配高低温、多粉尘等特殊工况；缸体内部集成了活塞、活塞杆、复位缓冲弹簧、多级密封件、导向环、耐磨衬套等核心部件，透明化的结构展示可清晰观察到活塞两侧的独立气腔布局，双气路分别布置在前后端盖位置，通过换向阀控制两路气路的进出气状态，即可实现活塞杆的伸出与缩回动作，无需额外配置复位弹性元件即可完成双向动力输出。在功能特性上，这款气缸的活塞杆采用表面硬质氧化处理的合金结构钢材质，搭配前端盖内嵌的含油导向衬套，可大幅降低活塞杆往复运动的径向磨损，延长密封件的使用寿命；活塞部位采用双向Y型密封圈搭配导向环的组合设计，既可以保证活塞两侧气腔的密封性能，避免窜气导致的推力损失，也可以避免活塞与缸筒内壁的直接金属摩擦，降低运行过程中的异响与卡顿概率；端盖位置预留了标准的内螺纹气口，可直接适配工业常规规格的气动快插接头，无需额外加工转接结构。在安装边界与尺寸设计上，这款气缸的端盖预留了标准的通孔安装位与螺纹安装孔，可支持脚架安装、法兰安装、耳轴铰接安装等多种安装方式，适配不同设备的安装空间需求；四根拉杆对称分布在缸筒外侧，不会占用缸体径向的额外安装空间，整体径向尺寸紧凑，可在空间局促的设备内部完成布置；活塞杆伸出端采用标准外螺纹设计，可直接连接浮动接头、推板、夹爪等执行末端，无需额外加工连接结构；气缸的行程设计覆盖常规工业场景的常用行程区间，两端设置的缓冲胶垫可降低活塞运行到行程端点时的刚性冲击，减少运行噪音与结构件的冲击损耗，能够在长时间高频往复作业的工况下保持稳定的性能输出，无需频繁更换易损部件。
