六十度角定位间歇锁止机构结构

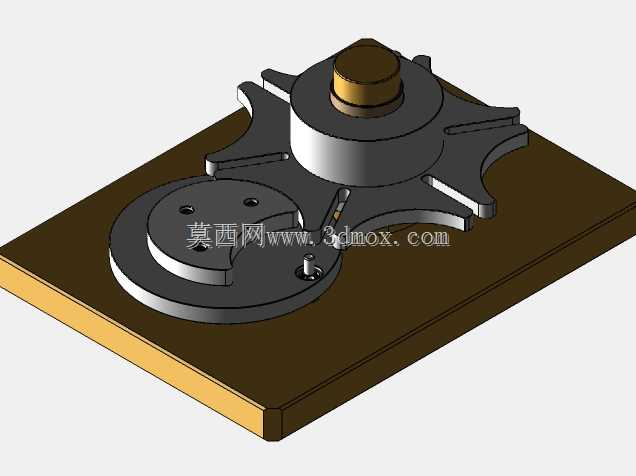

这款六十度角定位机构属于间歇传动类的精密定位组件，核心采用类日内瓦轮的传动逻辑实现固定角度的步进锁止，广泛应用在多工位自动化转台、轻工包装设备的分度送料、精密检测设备的工位切换、小型装配线的步进输送等场景中，能够在连续输入动力的状态下，输出固定六十度转角的间歇运动，且在停歇阶段具备可靠的锁止能力，避免工位偏移影响加工或装配精度。从实际用途来看，该机构不需要额外配置刹车或定位销组件，依靠自身的槽轮与锁止弧配合就能完成分度后的位置固定，相比传统的气缸分度、伺服分度方案，结构更紧凑，纯机械传动的可靠性更高，不需要复杂的电控程序配合，适合在高频率启停、长时间连续运行的工况下使用，能够有效降低设备的维护成本与故障概率。从功能特性上看，该机构的输入为带圆柱销的主动拨盘，输出为带径向槽的六槽槽轮，主动拨盘每旋转一周，槽轮对应转动六十度，正好完成一个工位的切换，拨盘上的一体式锁止弧会在槽轮停歇阶段完全贴合槽轮的外圆弧面，限制槽轮的自由转动，保证停歇期间的位置稳定性，顶部的定位柱可作为动力输入轴的安装基准，底部的方形安装基板预留了充足的固定孔位，能够直接集成到各类设备的安装面板上。设计思路上，该机构优先考虑了传动的平稳性，槽轮的槽口做了圆弧过渡处理，避免圆柱销进入和退出槽口时产生刚性冲击，拨盘与槽轮的中心距经过严格匹配，保证传动过程中无卡滞、无间隙晃动，所有运动部件的接触面都预留了合理的公差间隙，既满足装配要求，也能容纳运行过程中的热胀冷缩量，不会出现运转卡涩的问题。外形尺寸方面，整体结构采用扁平化设计，安装基板为方形结构，整体厚度控制在较小范围内，不会占用过多的设备内部安装空间，输入轴与输出轴的中心距符合常规小型分度机构的安装边界，能够直接替换同规格的传统槽轮机构，不需要对原有设备的安装结构做大幅改动，适配性较强。安装时只需将底部基板通过螺栓固定在设备的安装平面上，将动力源与顶部的输入轴连接，输出端可直接连接转台、送料盘等执行部件，即可快速完成集成，调试过程中不需要复杂的参数设置，只需确认动力输入的转速匹配机构的运行节拍即可，整体使用门槛较低，适合各类中小型自动化设备的分度定位需求。
